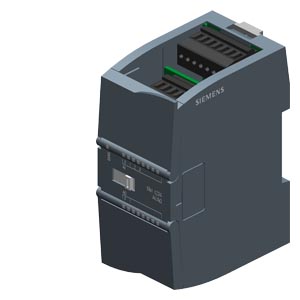

6ES7234-4HE32-0XB0 Программируемый контроллер
SIMATIC S7-1200, МОДУЛЬ АНАЛОГОВОГО ВВОДА-ВЫВОДА SM 1234, 4 AI / 2 AO, +/-10В 14 БИТ, ИЛИ 0-20 MA 13 БИТ
PLC 6ES7234-4HE32-0XB0 - это новое семейство микроконтроллеров Сименс для решения самых разных задач автоматизации малого уровня. Эти контроллеры имеют модульную конструкцию и универсальное назначение. Они способны работать в реальном масштабе времени, могут использоваться для построения относительно простых узлов локальной автоматики или узлов комплексных систем автоматического управления, поддерживающих интенсивный коммуникационный обмен данными через сети Industrial Ethernet/PROFINET, а также PtP (Point-to-Point) соединения. Программируемые контроллеры S7-1200 имеют компактные пластиковые корпуса со степенью защиты IP20, могут монтироваться на стандартную 35 мм профильную шину DIN или на монтажную плату и работают в диапазоне температур от 0 до +50 °C. Они способны обслуживать от 10 до 284 дискретных и от 2 до 51 аналогового канала ввода-вывода. При одинаковых с S7-200 конфигурациях ввода-вывода контроллер S7-1200 занимает на 35% меньший монтажный объем. К центральному процессору (CPU) программируемого контроллера S7-1200 могут быть подключены коммуникационные модули (CM); сигнальные модули (SM) и сигнальные платы (SB) ввода-вывода дискретных и аналоговых сигналов. Совместно с ними используются 4-канальный коммутатор Industrial Ethernet (CSM 1277) и модуль блока питания (PM 1207).
Функциональные особенности 6ES7234-4HE32-0XB0:
Все центральные процессоры обладают высокой производительностью и обеспечивают поддержку широкого набора функций:
- Программирование на языках LAD и FBD, исчерпывающий набор команд.
- Высокое быстродействие, время выполнения логической операции не превышает 0.1 мкс.
- Встроенная загружаемая память объемом до 2 Мбайт, расширяемая картой памяти емкостью до 24 Мбайт.
- Рабочая память емкостью до 50 Кбайт.
- Энергонезависимая память емкостью 2 Кбайт для необслуживаемого сохранения данных при перебоях в питании контроллера.
- Встроенные дискретные входы универсального назначения, позволяющие вводить потенциальные или импульсные сигналы.
- Встроенные аппаратные часы реального времени с запасом хода при перебоях в питании 240 часов.
- Встроенные скоростные счетчики с частотой следования входных сигналов до 100 кГц.
- Встроенные импульсные выходы с частотой следования импульсов до 100 кГц (только в CPU с транзисторными выходами).
- Поддержка функций ПИД регулирования.
- Поддержка функций управления перемещением в соответствии с требованиями стандарта PLCopen.
- Поддержка функций обновления операционной системы.
- Парольная защита программы пользователя.
- Свободно программируемые порты для обмена данными с другими устройствами на коммуникационных модулях CM 1241.
Информация по блокам питания Sitop для продукции Simatic, LOGO
Технические характеристики 6ES72344HE320XB0
| | SIMATIC S7-1200, ANALOG I/O SM 1234, 4 AI / 2 AO, +/-10V, 14 BIT RESOLUTION OR 0(4) - 20 MA, 13 BIT RESOLUTION | |
| Напряжение питания | ||
| Номинальное значение (пост. ток) | ||
| 24 В пост. тока | Да | |
| Входной ток | ||
| Потребление тока, тип. | 60 mA | |
| из шины на задней стойке 5 В пост. тока, тип. | 80 mA | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 2 W | |
| Аналоговые вводы | ||
| Число аналоговых входов | 4; Дифференциальные входы тока или напряжения | |
| Макс. допустимое входное напряжение для токового входа (предел разрушения) | ± 35 В | |
| Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | 35 V | |
| Макс. допустимый входной ток для входа напряжения (предел разрушения) | 40 mA | |
| Макс. допустимый входной ток для токового входа (предел разрушения) | 40 mA | |
| Макс. время цикла (все каналы) | 625 µs | |
| Входные диапазоны | ||
| Напряжение | Да; ±10 В, ±5 В, ±2,5 В | |
| Ток | Да; от 4 до 20 мА, от 0 до 20 мА | |
| Входные диапазоны (номинальные значения), напряжения | ||
| от -10 до +10 В | Да | |
| Сопротивление на входе (от -10 до 10 В) | 9 МОм | |
| от -2,5 до +2,5 В | Да | |
| Сопротивление на входе (от -2,5 до 2,5 В) | 9 МОм | |
| от -5 до +5 В | Да | |
| Сопротивление на входе (от -5 до +5 В) | 9 МОм | |
| Диапазоны входных параметров (номинальные значения), ток | ||
| от 0 до 20 мА | Да | |
| Сопротивление на входе (от 0 до 20 мА) | 280 | |
| от 4 мА до 20 мA | Да | |
| Аналоговые выводы | ||
| Число аналоговых выходов | 2; Ток или напряжение | |
| Диапазоны выходных параметров, напряжение | ||
| от -10 до +10 В | Да | |
| Диапазоны выходных параметров, ток | ||
| от 0 до 20 мА | Да | |
| от 4 мА до 20 мA | Да | |
| Сопротивление нагрузки (в номинальном диапазоне выхода) | ||
| при выходных напряжениях мин. | 1 000 | |
| при выходных токах, макс. | 600 | |
| Формирование аналоговой величины | ||
| Принцип измерения | Дифференциальные | |
| Время интегрирования и преобразования/разрешение на канал | ||
| Разрешение (включая диапазон перегрузки) | Напряжение: 14 бит, Ток: 13 бит | |
| Настраиваемое время интегрирования | Да | |
| Подавление напряжения помех для частоты помех f1 в Гц | 40 дБ, пост. ток до 60 В для частоты помех 50/60 Гц | |
| Выравнивание результатов измерений | ||
| параметрируемое | Да | |
| Ступень: без ступени | Да | |
| Ступень: слабая | Да | |
| Ступень: средняя | Да | |
| Ступень: сильная | Да | |
| Погрешности/точность | ||
| Погрешность температуры (относительно диапазона входных параметров) (+/-) | Весь диапазон измерений от 25 °C ±0,1 %, до 55 °C ±0,2 % | |
| Погрешность температуры (относительно диапазона выходных параметров) (+/-) | Весь диапазон измерений от 25 ±0,3 %, до 55 ±0,6 % | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,1 % | |
| Ток относительно диапазона входных параметров, (+/-) | 0,1 % | |
| Напряжение относительно диапазона выходных параметров, (+/-) | 0,3 % | |
| Ток относительно диапазона выходных параметров, (+/-) | 0,3 % | |
| Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех | ||
| Макс. синфазное напряжение | 12 V | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Аварийные сигналы | Да | |
| Диагностические функции | Да | |
| Аварийные сигналы | ||
| Диагностический сигнал | Да | |
| Диагностические сообщения | ||
| Контроль напряжения питания | Да | |
| Обрыв провода | Да | |
| Короткое замыкание | Да | |
| Диагностический светодиодный индикатор | ||
| для индикации состояния входов | Да | |
| для индикации состояния выходов | Да | |
| для обслуживания | Да | |
| Гальваническая развязка | ||
| Гальваническая развязка аналоговых выводов | ||
| между каналами и напряжением питания блока электроники | Нет | |
| Степень защиты и класс защиты | ||
| Степень защиты согласно EN 60529 | ||
| IP20 | Да | |
| Стандарты, допуски, сертификаты | ||
| Маркировка CE | Да | |
| Допуск CSA | Да | |
| Допуск FM | Да | |
| RCM (ранее C-TICK) | Да | |
| Допуск для судостроения | ||
| Допуск для судостроения | Да | |
| Окружающие условия | ||
| Свободное падение | ||
| Макс. высота свободного падения | 0,3 m; пять раз, в упаковке к отправке | |
| Температура окружающей среды при эксплуатации | ||
| диапазон допустимых значений температуры | От -20 до +60 для горизонтального монтажа и от -20 до 50 для вертикального монтажа, влажность воздуха 95%, без конденсации | |
| мин. | -20 °C | |
| макс. | 60 °C | |
| Температура окружающей среды при хранении/транспортировке | ||
| мин. | -40 °C | |
| макс. | 70 °C | |
| Давление воздуха согласно IEC 60068-2-13 | ||
| Эксплуатация. мин. | 795 hPa | |
| Эксплуатация, макс. | 1 080 hPa | |
| Хранение/транспортировка, мин. | 660 hPa | |
| Хранение/транспортировка, макс. | 1 080 hPa | |
| Относительная влажность воздуха | ||
| диапазон допустимых значений (без конденсации) при 25 °C | 95 % | |
| Расширенные условия окружающей среды | ||
| Концентрация вредных веществ | ||
| — SO2 при отн. влажности < 60% без конденсации | S02: < 0,5 имп/мин; H2S: < 0,1 имп/мин; относительная влажность < 60% без конденсации | |
| Соединения | ||
| Требуемый передний штекер | Да | |
| Механические свойства/материалы | ||
| Материал корпуса (спереди) | ||
| Пластиковый | Да | |
| Размеры | ||
| Ширина | 45 mm | |
| Высота | 100 mm | |
| Глубина | 75 mm | |
| Массы | ||
| Масса, прибл. | 220 g | |
| последнее изменение: | 19.12.2016 | |
