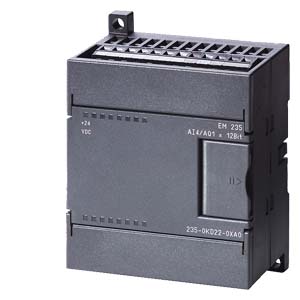

SIMATIC S7-200, EM 235, МОДУЛЬ ВВОДА-ВЫВОДА АНАЛОГОВЫХ СИГНАЛОВ ДЛЯ CPU222/ CPU224/ CPU226/ CPU226XM: 4 ВХОДА 0…50МВ/ 0…100МВ/ 0…500МВ/ 0…1В/ 0…5В/ 0…10В/ ±25МВ/ ±50МВ/ ±100МВ/ ±250МВ/ ±500МВ/ ±1В/ ±2.5В/ ±5В/ ±10В/ 0…20МА, 1 АНАЛОГОВЫЙ ВЫХОД ±10В/ 0…20МА
Цена: по запросу
Информация по блокам питания Sitop для продукции Simatic, LOGO
|
|
***Spare part*** SIMATIC S7-200, analog I/O EM 235, only for S7-22X CPU, 4 AI, +/-10 V DC; 1 AO, +/-10 V DC 12 bit converter | |||||||||||||||||||||||||||||||||||||||||||
| Входной ток | ||||||||||||||||||||||||||||||||||||||||||||
| из внешнего источника электропитания (24 В пост. тока), макс. | 60 mA | |||||||||||||||||||||||||||||||||||||||||||
| из шины на задней стойке 5 В пост. тока, макс. | 30 mA | |||||||||||||||||||||||||||||||||||||||||||
| Рассеиваемая мощность | ||||||||||||||||||||||||||||||||||||||||||||
| Нормальная рассеиваемая мощность | 2 W | |||||||||||||||||||||||||||||||||||||||||||
| Аналоговые вводы | ||||||||||||||||||||||||||||||||||||||||||||
| Число аналоговых входов | 4; Разность | |||||||||||||||||||||||||||||||||||||||||||
| Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | 30 V | |||||||||||||||||||||||||||||||||||||||||||
| Макс. допустимый входной ток для токового входа (предел разрушения) | 32 mA | |||||||||||||||||||||||||||||||||||||||||||
| Входные диапазоны | ||||||||||||||||||||||||||||||||||||||||||||
| ● Напряжение | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Ток | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Термоэлемент | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Резистивный термометр | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Сопротивление | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Входные диапазоны (номинальные значения), напряжения | ||||||||||||||||||||||||||||||||||||||||||||
| ● от 0 до +50 мВ | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● от 0 до +100 мВ | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● от 0 до +500 мВ | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● от 0 до +1 В | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● от 0 до +5 В | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● от 0 до +10 В | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● от -1 до +1 В | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● от -10 до +10 В | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● от -100 до +100 мВ | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● от -2,5 до +2,5 В | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● от -25 до +25 мВ | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● от -250 до +250 мВ | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● от -5 до +5 В | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● от -50 до +50 мВ | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● от -500 до +500 мВ | Да | |||||||||||||||||||||||||||||||||||||||||||
| Диапазоны входных параметров (номинальные значения), ток | ||||||||||||||||||||||||||||||||||||||||||||
| ● от 0 до 20 мА | Да | |||||||||||||||||||||||||||||||||||||||||||
| Термоэлемент (TC) | ||||||||||||||||||||||||||||||||||||||||||||
| Температурная компенсация | ||||||||||||||||||||||||||||||||||||||||||||
| — параметрируемое | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Аналоговые выводы | ||||||||||||||||||||||||||||||||||||||||||||
| Число аналоговых выходов | 1 | |||||||||||||||||||||||||||||||||||||||||||
| Диапазоны выходных параметров, напряжение | ||||||||||||||||||||||||||||||||||||||||||||
| ● от -10 до +10 В | Да | |||||||||||||||||||||||||||||||||||||||||||
| Диапазоны выходных параметров, ток | ||||||||||||||||||||||||||||||||||||||||||||
| ● от 0 до 20 мА | Да | |||||||||||||||||||||||||||||||||||||||||||
| Сопротивление нагрузки (в номинальном диапазоне выхода) | ||||||||||||||||||||||||||||||||||||||||||||
| ● при выходных напряжениях мин. | 5 kΩ | |||||||||||||||||||||||||||||||||||||||||||
| ● при выходных токах, макс. | 0,5 kΩ | |||||||||||||||||||||||||||||||||||||||||||
| Формирование аналоговой величины для входов | ||||||||||||||||||||||||||||||||||||||||||||
| Время интегрирования и преобразования/разрешение на канал | ||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. разрешение с диапазоном перегрузки (бит со знаком) | 12 bit | |||||||||||||||||||||||||||||||||||||||||||
| ● Основное время преобразования (мс) | < 0,25 мс | |||||||||||||||||||||||||||||||||||||||||||
| ● Подавление напряжения помех для частоты помех f1 в Гц | 40 дБ, пост. ток, до 60 Гц | |||||||||||||||||||||||||||||||||||||||||||
| Отображаемый диапазон значений преобразования | ||||||||||||||||||||||||||||||||||||||||||||
| ● биполярные сигналы | от -32 000 до +32 000 | |||||||||||||||||||||||||||||||||||||||||||
| ● однополярные сигналы | от 0 до 32 000 | |||||||||||||||||||||||||||||||||||||||||||
| Формирование аналоговой величины для выходов | ||||||||||||||||||||||||||||||||||||||||||||
| Время интегрирования и преобразования/разрешение на канал | ||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. разрешение с диапазоном перегрузки (бит со знаком) | 11 bit | |||||||||||||||||||||||||||||||||||||||||||
| Время установления | ||||||||||||||||||||||||||||||||||||||||||||
| ● для вывода напряжения | 100 µs | |||||||||||||||||||||||||||||||||||||||||||
| ● для вывода тока | 2 ms | |||||||||||||||||||||||||||||||||||||||||||
| Отображаемый диапазон значений преобразования | ||||||||||||||||||||||||||||||||||||||||||||
| ● биполярные сигналы | от -32 000 до +32 000 | |||||||||||||||||||||||||||||||||||||||||||
| ● однополярные сигналы | от 0 до 32 000 | |||||||||||||||||||||||||||||||||||||||||||
| Погрешности/точность | ||||||||||||||||||||||||||||||||||||||||||||
| Эксплуатационный предел погрешности во всем диапазоне температуры | ||||||||||||||||||||||||||||||||||||||||||||
| ● Напряжение относительно диапазона выходных параметров, (+/-) | 2 % | |||||||||||||||||||||||||||||||||||||||||||
| ● Ток относительно диапазона выходных параметров, (+/-) | 2 % | |||||||||||||||||||||||||||||||||||||||||||
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||||||||||||||||||||||||||||||||||||||||||||
| ● Напряжение относительно диапазона выходных параметров, (+/-) | 0,5 % | |||||||||||||||||||||||||||||||||||||||||||
| ● Ток относительно диапазона выходных параметров, (+/-) | 0,5 % | |||||||||||||||||||||||||||||||||||||||||||
| Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех | ||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. синфазное напряжение | 12 V | |||||||||||||||||||||||||||||||||||||||||||
| Аварийные сигналы/диагностика/информация о состоянии | ||||||||||||||||||||||||||||||||||||||||||||
| Диагностический светодиодный индикатор | ||||||||||||||||||||||||||||||||||||||||||||
| ● Внешний сбой EXTF (красный) | Да | |||||||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка | ||||||||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка аналоговых вводов | ||||||||||||||||||||||||||||||||||||||||||||
| ● Гальваническая развязка аналоговых вводов | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка аналоговых выводов | ||||||||||||||||||||||||||||||||||||||||||||
| ● Гальваническая развязка аналоговых выводов | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Техника соединений | ||||||||||||||||||||||||||||||||||||||||||||
| вставные клеммы ввода-вывода | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Размеры | ||||||||||||||||||||||||||||||||||||||||||||
| Ширина | 71,2 mm | |||||||||||||||||||||||||||||||||||||||||||
| Высота | 80 mm | |||||||||||||||||||||||||||||||||||||||||||
| Глубина | 62 mm | |||||||||||||||||||||||||||||||||||||||||||
| Массы | ||||||||||||||||||||||||||||||||||||||||||||
| Масса, прибл. | 186 g | |||||||||||||||||||||||||||||||||||||||||||
| Классификации | ||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
| Разрешения / Сертификаты | ||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
| последнее изменение: | 24.08.2025 | |||||||||||||||||||||||||||||||||||||||||||
