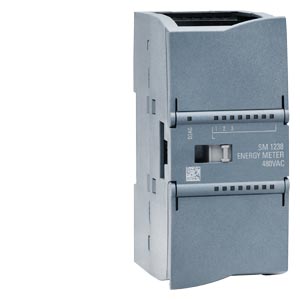

Siemens 6ES7238-5XA32-0XB0 система автоматизации

Name: Siemens 6ES7238-5XA32-0XB0 система автоматизации
Brand: Siemens
Price: 30632 RUB
Availability: InStock

SIMATIC S7-1200, модуль аналоговых входов- электросчётчик SM 1238 Energy Meter 480V AC, модуль для систем энергоменеджмента для измерения электрических параметров в одно- и трёхфазных сетях (TN, TT) переменного тока до 480 В, диапазон токов: 1 А, 5 А, запись напряжений, токов, угла фаз, мощности, энергии

Купить 6ES72385XA320XB0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 30632 руб.

Информация по блокам питания Sitop для продукции Simatic, LOGO

Подробнее о семействе S7-1200

Технические характеристики 6ES72385XA320XB0

SIMATIC S7-1200, Analog input, SM 1238 Energy Meter 480 V AC, power measurement module for data acquisition in 1- and 3-phase supply systems (TN, TT) up to 480 V AC; Current range: 1 A, 5A; acquisition of voltage, current, phase angles, power, energy values, frequencies; Channel diagnostics

Общая информация

Обозначение типа продукта

SM 1238, счетчик электроэнергии AI 480 В перем. тока

Функциональный стандарт HW

Не ниже FS02

Версия микропрограммного обеспечения

Версия 2.0.1

Функция продукта

● Измерение напряжения

Да

— с трансформатором напряжения

Да

● Измерение тока

Да

— без трансформатора тока

Нет

— с трансформатором тока

Да

● Измерение энергии

Да

● Измерение частоты

Да

● Измерение мощности

Да

● Измерение активной мощности

Да

● Измерение реактивной мощности

Да

● Данные для идентификации и техобслуживания

Да; I&M 0

● Режим тактовой синхронизации

Нет

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

V13 SP1

Режим работы

● Циклическое измерение

Да

● Ациклическое измерение

Да

● нецикличный доступ к измеренным значениям

Да

● жестко определенные наборы измеренных значений

Да

● свободно определенные наборы измеренных значений

Нет

Конфигурация CiR в режиме RUN

Изменение параметров в режиме RUN возможно

Да

Калибровка в режиме RUN возможна

Да

Вид конструкции/монтаж

Монтажное положение

горизонтальная установка, вертикальная установка

Напряжение питания

Осуществление электроснабжения

из ЦП

Вид напряжения питания

Входной ток

Макс. потребление тока

180 мА

Рассеиваемая мощность

Нормальная рассеиваемая мощность

0,75 W

Адресная область

Адресное пространство на модуль

● Макс. адресное пространство на модуль

124 байт; 112 байт вход / 12 байт выход

Время

Счетчик рабочего времени

● есть

Да

Аналоговые вводы

Нормальное время цикла (все каналы)

50 ms; Время на последовательное обновление результатов измерения и расчетных значений (циклические и ациклические данные)

Аварийные сигналы/диагностика/информация о состоянии

Аварийные сигналы

● Диагностический сигнал

Да

● Сигнал предельного значения

Да

● Аварийный сигнал процесса

Нет

Диагностический светодиодный индикатор

● Контроль напряжения питания (PWR-LED)

Да

● Индикатор состояния канала

Да; зеленые светодиоды

● для диагностики канала

Да; красный светодиод работы (Fn)

● для диагностики модуля

Да; зеленые/красные светодиоды диагностики (DIAG)

Встроенные функции

Функции измерения

● Способ измерения напряжения

ИСКЗ

● Способ измерения тока

ИСКЗ

● Вид регистрации результатов измерения

непрерывно

● Форма кривой напряжения

синусоидальная или искаженное

● Хранение результатов измерения в буфере

Да

● Длина параметра

74 byte

● Ширина пропускания регистрации фактического значения

2 kHz; Гармоники: 39 / 50 Гц, 32 / 60 Гц

Диапазон измерений

— Мин. измерение частоты

45 Hz

— Макс. измерение частоты

65 Hz

Измерительные входы для напряжения

— Измеряемое сетевое напряжение между фазой и нейтральным проводником

277 V

— Измеряемое сетевое напряжение между внешними проводниками

480 V

— Мин. измеряемое сетевое напряжение между фазой и нейтральным проводником

0 V

— Макс. измеряемое сетевое напряжение между фазой и нейтральным проводником

293 V

— Мин. измеряемое сетевое напряжение между внешними проводниками

0 V

— Макс. измеряемое сетевое напряжение между внешними проводниками

508 V

— Внутреннее сопротивление внешнего и нейтрального проводников

3,4 MΩ

— Потребляемая мощность на фазу

20 mW

— Импульсная прочность 1,2/50 мкс

1 kV

— Категория измерения напряжения согласно IEC 61010-2-030

CAT II; CAT III при гарантированном защитном уровне 1,5 кВ

Измерительные входы для тока

— мин. относительный измерительный ток, при перем. токе

1 %; относительно вспомогательного расчетного тока 5 A

— макс. относительный измерительный ток, при перем. токе

100 %; относительно вспомогательного расчетного тока 5 A

— максимально допустимый ток длительной нагрузки, при перем. токе

5 A

— потребление кажущейся мощности на фазу при диапазоне измерений 5 А

0,6 VA

— расчетное значение устойчивости к току короткого замыкания в течение 1 с

100 A

— Входное сопротивление пределы измерения от 0 до 5 A

25 mΩ; на клемме

— способность выдерживать импульсную перегрузку

10 A; в течение 1 минуты

— подавление нулевого значения

параметрируемое: 2 ... 250 мА, по умолчанию 50 мА

Класс точности согласно IEC 61557-12

— Измеряемая величина напряжение

0,2

— Измеряемая величина ток

0,2

— Измеряемая величина кажущаяся мощность

0,5

— Измеряемая величина активная мощность

0,5

— Измеряемая величина реактивная мощность

— Измеряемая величина коэффициент мощности

0,5

— Измеряемая величина активная энергия

0,5

— Измеряемая величина реактивная энергия

— Измеряемый параметр тока нулевого провода

0,5; расчетное

— Измеряемый параметр фазного угла

±1 °; не учтено в IEC 61557-12

— Измеряемая величина частота

0,05

Гальваническая развязка

Гальваническая развязка каналов

● между каналами и шиной на задней стенке

Да; AC 3 700 В (Type Test) CAT III

Изоляция

Изоляция, испытанная посредством

AC 2 300 В для 1 мин (Type Test)

Стандарты, допуски, сертификаты

Маркировка CE

Да

Допуск CSA

Да

Допуск UL

Да

cULus

Да

Допуск FM

Да

RCM (ранее C-TICK)

Да

Допуск КС

Да

Допуск для судостроения

Да

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-20 °C

● горизонтальный настенный монтаж, макс.

60 °C

● вертикальный настенный монтаж, мин.

-20 °C

● вертикальный настенный монтаж, макс.

50 °C

Размеры

Ширина

45 mm

Высота

100 mm

Глубина

75 mm

Массы

Масса, прибл.

165 g

Прочее

Данные для выбора трансформатора тока

● Мин. полное сопротивление нагрузки трансформатора тока x/1A

в зависимости от длины и сечения кабеля, см. справочник по аппарату

● Мин. полное сопротивление нагрузки трансформатора тока x/5A

в зависимости от длины и сечения кабеля, см. справочник по аппарату

Классификации

	Версия	Классификация
eClass	14	27-24-22-01
eClass	12	27-24-22-01
eClass	9.1	27-24-22-01
eClass	9	27-24-22-01
eClass	8	27-24-22-01
eClass	7.1	27-24-22-01
eClass	6	27-24-22-01
ETIM	10	EC001420
ETIM	9	EC001420
ETIM	8	EC001420
ETIM	7	EC001420
IDEA	4	3562
UNSPSC	15	32-15-17-05
