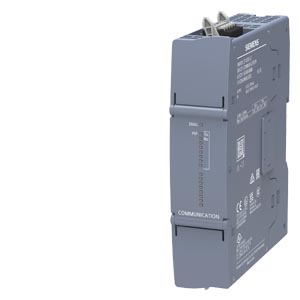

Siemens 6ES7241-1EA50-0XB0 система автоматизации

Name: Siemens 6ES7241-1EA50-0XB0 система автоматизации
Brand: Siemens
Price: 13998 RUB
Availability: InStock

SIMATIC S7-1200 G2: CM 1241 коммуникационный модуль, interfaces: RS232/422/485, with push-in terminal block

Купить 6ES72411EA500XB0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 13998 руб.

Информация по блокам питания Sitop для продукции Simatic, LOGO

Подробнее о семействе S7-1200

Технические характеристики 6ES72411EA500XB0

SIMATIC S7-1200 G2: CM 1241 communication module; interfaces: RS232/422/485, with push-in terminal block

Общая информация

Обозначение типа продукта

CM 1241 RS 232 / 422 / 485

Входной ток

из шины на задней стойке 5 В пост. тока, тип.

170 mA

Рассеиваемая мощность

Нормальная рассеиваемая мощность

0,9 W

Интерфейсы

Интерфейсы/тип шины

RS 232 (полный дуплекс) / 422 / 485

Число интерфейсов

Двухточечное соединение

● Макс. длина провода

1 000 m; RS 232, 10 м с экранированием, RS 422/485, макс. 1.000 м с экранированием

Встроенный драйвер протокола

— Свободный порт

Да

— ASCII

Да; доступно в качестве функции библиотеки

— Ведущее устройство Modbus RTU

Да

— устройство Modbus RTU

Да

— USS

Да; доступно в качестве функции библиотеки

Физические параметры интерфейсов

RS 232

● Макс. скорости передачи данных

115,2 kbit/s

RS 485

● Макс. скорости передачи данных

250 kbit/s

Протоколы

Встроенные протоколы

Свободный порт

— Макс. длина телеграммы

4 kbyte

— Битов на символ

7 или 8

— Количество стоповых битов

1 (стандарт), 2

— Контроль по четкости

отсутствие паритета (стандарт); четный, нечетный, метка (бит четности всегда на 1); пробел (бит четности всегда на 0)

Ведущее устройство Modbus RTU

— Адресная область

от 1 до 65535 (стандартная адресация Modbus)

— число устройств, макс.

247; кол-во подчиненных устройств от 1 до 247, на сегмент сети MODBUS максимум 32 устройства, дополнительные повторители необходимы для увеличения сети до максимальной конфигурации

устройство Modbus RTU

— Адресная область

от 1 до 65535 (стандартная адресация Modbus)

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Да

Диагностический светодиодный индикатор

● диагн. светодиод

Да

● для индикации состояния выходов

Да

Степень защиты и класс защиты

Степень защиты IP

IP20

Стандарты, допуски, сертификаты

Маркировка CE

Да

Допуск CSA

Нет

Допуск UL

Да

cULus

Да

Допуск FM

Нет

RCM (ранее C-TICK)

Да

Допуск КС

Да

Допуск для судостроения

Нет

Окружающие условия

Свободное падение

● Макс. высота свободного падения

0,3 m; пять раз, в упаковке к отправке

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-20 °C

● горизонтальный настенный монтаж, макс.

60 °C; при макс. напряжении и макс. технических характеристиках

● вертикальный настенный монтаж, мин.

-20 °C

● вертикальный настенный монтаж, макс.

50 °C; при макс. напряжении и макс. технических характеристиках

Температура окружающей среды при хранении/транспортировке

● мин.

-40 °C

● макс.

70 °C

Давление воздуха согласно IEC 60068-2-13

● Эксплуатация. мин.

540 hPa

● Эксплуатация, макс.

1 140 hPa

● Хранение/транспортировка, мин.

540 hPa

● Хранение/транспортировка, макс.

1 140 hPa

Высота при эксплуатации относительно уровня моря

● Высота места установки, мин.

-1 000 m

● Высота места установки, макс.

5 000 m; Ограничения при установке на высоте > 2.000 м, см. техническое описание

Относительная влажность воздуха

● Эксплуатация, макс.

95 %; без конденсации

Колебания

● Устойчивость к вибрации во время эксплуатации по IEC 60068-2-6

3,5 мм в диапазоне 5 - 8,4 Гц, 1 g в диапазоне 8,4 - 150 Гц

● Эксплуатация, испытания согласно IEC 60068-2-6

Да

Испытание на ударную нагрузку

● испытания согласно IEC 60068-2-27

Да; IEC 68, часть 2-27; полусинус: Сила удара 15 g (максимальное значение), длительность 11 мс

Концентрация вредных веществ

● SO2 при отн. влажности < 60% без конденсации

S02: < 0,5 имп/мин; H2S: < 0,1 имп/мин; относительная влажность < 60 % без конденсации

Механические свойства/материалы

Материал корпуса (спереди)

● Пластиковый

Да

Размеры

Ширина

30 mm

Высота

125 mm

Глубина

100 mm

Массы

Масса, прибл.

178 g

Классификации

	Версия	Классификация
eClass	14	27-24-22-08
eClass	12	27-24-22-08
eClass	9.1	27-24-22-08
eClass	9	27-24-22-08
eClass	8	27-24-22-08
eClass	7.1	27-24-22-08
eClass	6	27-24-22-08
ETIM	10	EC001423
ETIM	9	EC001423
ETIM	8	EC001423
ETIM	7	EC001423
IDEA	4	3564
UNSPSC	15	32-15-17-05

Разрешения / Сертификаты

General Product Approval
	Miscellaneous		Manufacturer Declaration
General Product Approval		EMV	For use in hazardous locations
China RoHS			CCC-Ex
For use in hazardous locations
CCC-Ex
