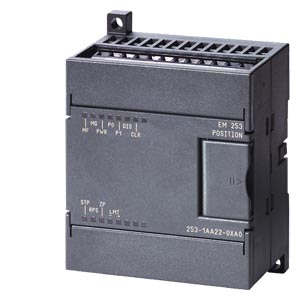

SIMATIC S7-200, EM 253: МОДУЛЬ ПОЗИЦИОНИРОВАНИЯ ДЛЯ S7-200 С CPU222/ CPU224/ CPU226/ CPU226XM. УПРАВЛЕНИЕ СКОРОСТЬЮ ПЕРЕМЕЩЕНИЯ И ПОЗИЦИОНИРОВАНИЕМ ПО ОДНОЙ ОСИ ЭЛЕКТРОПРИВОДА С СЕРВО- ИЛИ ШАГОВЫМ ДВИГАТЕЛЕМ.
Цена: по запросу
Информация по блокам питания Sitop для продукции Simatic, LOGO
|
|
*** spare part *** SIMATIC S7-200, EM253 positioning expansion module, 200 kHz, for controlling stepper motors or servo drives, open-loop control, programming via Micro/WIN | |||||||||||||||||||||||||||||||||||||||||||
| Напряжение питания | ||||||||||||||||||||||||||||||||||||||||||||
| Допустимый диапазон, нижний предел (пост. ток) | 11 V | |||||||||||||||||||||||||||||||||||||||||||
| Допустимый диапазон, верхний предел (пост. ток) | 30 V | |||||||||||||||||||||||||||||||||||||||||||
| Входной ток | ||||||||||||||||||||||||||||||||||||||||||||
| из источника напряжения питания L+, макс. | 300 mA; из 12 В пост. тока, 130 мА из 24 В пост. тока | |||||||||||||||||||||||||||||||||||||||||||
| из шины на задней стойке 5 В пост. тока, макс. | 190 mA | |||||||||||||||||||||||||||||||||||||||||||
| Рассеиваемая мощность | ||||||||||||||||||||||||||||||||||||||||||||
| Нормальная рассеиваемая мощность | 2,5 W | |||||||||||||||||||||||||||||||||||||||||||
| Конфигурация аппаратного обеспечения | ||||||||||||||||||||||||||||||||||||||||||||
| Число модулей на ЦП | макс. 5 с ЦП 226/226XM, макс. 3 с ЦП 224, макс. 1 с ЦП 222 | |||||||||||||||||||||||||||||||||||||||||||
| Цифровые входы | ||||||||||||||||||||||||||||||||||||||||||||
| Число входов | 5; с втекающим током | |||||||||||||||||||||||||||||||||||||||||||
| Функции | Стоп (STP), переключатель опорной точки (RPS), верхний концевой выключатель (LMT+), нижней концевой выключатель (LMT-), нулевое значение (ZP) | |||||||||||||||||||||||||||||||||||||||||||
| Входная характеристика по IEC 61131, тип 1 | Да | |||||||||||||||||||||||||||||||||||||||||||
| Входное напряжение | ||||||||||||||||||||||||||||||||||||||||||||
| ● Номинальное значение (пост. ток) | 24 V | |||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "0" | STP, RPS, LMT+, LMT- 5 В пост. тока; ZP 1 В пост. тока | |||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "1" | STP, RPS, LMT+, LMT- 15 В пост. тока; ZP 3 В пост. тока | |||||||||||||||||||||||||||||||||||||||||||
| Задержка на входе (при номинальном значении входного напряжения) | ||||||||||||||||||||||||||||||||||||||||||||
| для стандартных входов | ||||||||||||||||||||||||||||||||||||||||||||
| — параметрируемое | Да; STP, RPS, LMT+, LMT- 0,2 - 12,8 мс; ZP мин. 2 мкс | |||||||||||||||||||||||||||||||||||||||||||
| Длина провода | ||||||||||||||||||||||||||||||||||||||||||||
| ● экранированные, макс. | 100 m; STP, RPS, LMT+, LMT- 100 м, ZP 10 м | |||||||||||||||||||||||||||||||||||||||||||
| ● неэкранированные, макс. | 30 m; STP, RPS, LMT+, LMT- 30 м, ZP не рекомендуется | |||||||||||||||||||||||||||||||||||||||||||
| Датчики | ||||||||||||||||||||||||||||||||||||||||||||
| Подключаемые датчики | ||||||||||||||||||||||||||||||||||||||||||||
| ● 2-проводной датчик | Да | |||||||||||||||||||||||||||||||||||||||||||
| — макс. допустимый ток покоя (2-проводной датчик) | 1 mA | |||||||||||||||||||||||||||||||||||||||||||
| Интерфейс привода | ||||||||||||||||||||||||||||||||||||||||||||
| Число интерфейсов привода | 4; на выбор RS 422 / 485 или 5 В пост. тока | |||||||||||||||||||||||||||||||||||||||||||
| Пошаговый режим | ||||||||||||||||||||||||||||||||||||||||||||
| ● Мин. разность выходных напряжений | 2,8 V; RL = 200 Ом | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. выходной ток | 50 mA | |||||||||||||||||||||||||||||||||||||||||||
| ● Частота импульсов | 200 kHz | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. длина экранированного провода | 10 m | |||||||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка | ||||||||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка цифровых вводов | ||||||||||||||||||||||||||||||||||||||||||||
| ● между каналами | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● между каналами, в блоках для | 1 (STP, RPS, ZP), 2 (LMT-, LMT+) | |||||||||||||||||||||||||||||||||||||||||||
| Допустимая разность потенциалов | ||||||||||||||||||||||||||||||||||||||||||||
| между различными цепями | 500 В перем. тока | |||||||||||||||||||||||||||||||||||||||||||
| Размеры | ||||||||||||||||||||||||||||||||||||||||||||
| Ширина | 71,2 mm | |||||||||||||||||||||||||||||||||||||||||||
| Высота | 80 mm | |||||||||||||||||||||||||||||||||||||||||||
| Глубина | 62 mm | |||||||||||||||||||||||||||||||||||||||||||
| Массы | ||||||||||||||||||||||||||||||||||||||||||||
| Масса, прибл. | 190 g | |||||||||||||||||||||||||||||||||||||||||||
| Классификации | ||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
| Разрешения / Сертификаты | ||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
| последнее изменение: | 24.08.2025 | |||||||||||||||||||||||||||||||||||||||||||
