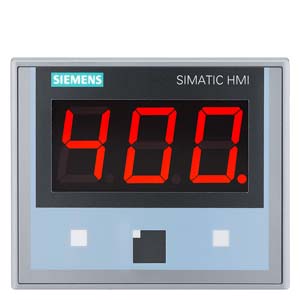

6ES7292-0AA50-0AA0 Программируемый контроллер
SIMATIC S7-1200, EMS400S, IR-DU ИНФРАКРАСНЫЙ ДИСПЛЕЙНЫЙ МОДУЛЬ, 3X7-СЕГМЕНТНЫЙ ДИСПЛЕЙ
PLC 6ES7292-0AA50-0AA0 - это новое семейство микроконтроллеров Сименс для решения самых разных задач автоматизации малого уровня. Эти контроллеры имеют модульную конструкцию и универсальное назначение. Они способны работать в реальном масштабе времени, могут использоваться для построения относительно простых узлов локальной автоматики или узлов комплексных систем автоматического управления, поддерживающих интенсивный коммуникационный обмен данными через сети Industrial Ethernet/PROFINET, а также PtP (Point-to-Point) соединения. Программируемые контроллеры S7-1200 имеют компактные пластиковые корпуса со степенью защиты IP20, могут монтироваться на стандартную 35 мм профильную шину DIN или на монтажную плату и работают в диапазоне температур от 0 до +50 °C. Они способны обслуживать от 10 до 284 дискретных и от 2 до 51 аналогового канала ввода-вывода. При одинаковых с S7-200 конфигурациях ввода-вывода контроллер S7-1200 занимает на 35% меньший монтажный объем. К центральному процессору (CPU) программируемого контроллера S7-1200 могут быть подключены коммуникационные модули (CM); сигнальные модули (SM) и сигнальные платы (SB) ввода-вывода дискретных и аналоговых сигналов. Совместно с ними используются 4-канальный коммутатор Industrial Ethernet (CSM 1277) и модуль блока питания (PM 1207).
Функциональные особенности 6ES7292-0AA50-0AA0:
Все центральные процессоры обладают высокой производительностью и обеспечивают поддержку широкого набора функций:
- Программирование на языках LAD и FBD, исчерпывающий набор команд.
- Высокое быстродействие, время выполнения логической операции не превышает 0.1 мкс.
- Встроенная загружаемая память объемом до 2 Мбайт, расширяемая картой памяти емкостью до 24 Мбайт.
- Рабочая память емкостью до 50 Кбайт.
- Энергонезависимая память емкостью 2 Кбайт для необслуживаемого сохранения данных при перебоях в питании контроллера.
- Встроенные дискретные входы универсального назначения, позволяющие вводить потенциальные или импульсные сигналы.
- Встроенные аппаратные часы реального времени с запасом хода при перебоях в питании 240 часов.
- Встроенные скоростные счетчики с частотой следования входных сигналов до 100 кГц.
- Встроенные импульсные выходы с частотой следования импульсов до 100 кГц (только в CPU с транзисторными выходами).
- Поддержка функций ПИД регулирования.
- Поддержка функций управления перемещением в соответствии с требованиями стандарта PLCopen.
- Поддержка функций обновления операционной системы.
- Парольная защита программы пользователя.
- Свободно программируемые порты для обмена данными с другими устройствами на коммуникационных модулях CM 1241.
Информация по блокам питания Sitop для продукции Simatic, LOGO
Технические характеристики 6ES72920AA500AA0
| | SIMATIC S7-1200, EMS400S, IR-DU INFRARED-DISPLAY-UNIT, 3X 7-SEGMENT-DISPLAY | |
| Общая информация | ||
| Обозначение типа продукта | IR-DU RS | |
| Дисплей | ||
| Модель дисплея | 3x индикатор из семи сегментов | |
| Диагональ экрана | 3,8 in | |
| Ширина дисплея | 140 mm | |
| Высота дисплея | 116 mm | |
| Число цветов | 1; Красный | |
| Напряжение питания | ||
| Номинальное значение (пост. ток) | 24 V | |
| Входной ток | ||
| Потребление тока (номинальное) | 0,1 A | |
| Интерфейсы | ||
| Число интерфейсов RS 232 | 1 | |
| Степень защиты и класс защиты | ||
| IP (спереди) | IP65 | |
| IP (сзади) | IP20 | |
| Стандарты, допуски, сертификаты | ||
| Маркировка CE | Да | |
| Окружающие условия | ||
| Температура окружающей среды при хранении/транспортировке | ||
| мин. | -20 °C | |
| макс. | 60 °C | |
| Относительная влажность воздуха | ||
| Эксплуатация, макс. | 95 % | |
| Функции WinCC (TIA Portal) | ||
| Интерфейс с технологическим оборудованием | ||
| S7-1200 | Да; RS 232 | |
| Механические свойства/материалы | ||
| Материал корпуса (спереди) | ||
| Пластиковый | Да | |
| Размеры | ||
| Ширина лицевой панели корпуса | 140 mm | |
| Высота лицевой панели корпуса | 116 mm | |
| Массы | ||
| без упаковки | 350 g | |
| последнее изменение: | 20.06.2016 | |
