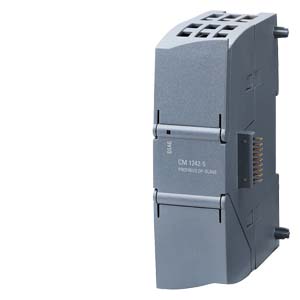

6GK7242-5DX30-0XE0 Программируемый контроллер
Коммуникационный модуль CM 1242-5, для SIMATIC S7-1200 (PROFIBUS DP SLAVE)
PLC 6GK7242-5DX30-0XE0 - это новое семейство микроконтроллеров Сименс для решения самых разных задач автоматизации малого уровня. Эти контроллеры имеют модульную конструкцию и универсальное назначение. Они способны работать в реальном масштабе времени, могут использоваться для построения относительно простых узлов локальной автоматики или узлов комплексных систем автоматического управления, поддерживающих интенсивный коммуникационный обмен данными через сети Industrial Ethernet/PROFINET, а также PtP (Point-to-Point) соединения. Программируемые контроллеры S7-1200 имеют компактные пластиковые корпуса со степенью защиты IP20, могут монтироваться на стандартную 35 мм профильную шину DIN или на монтажную плату и работают в диапазоне температур от 0 до +50 °C. Они способны обслуживать от 10 до 284 дискретных и от 2 до 51 аналогового канала ввода-вывода. При одинаковых с S7-200 конфигурациях ввода-вывода контроллер S7-1200 занимает на 35% меньший монтажный объем. К центральному процессору (CPU) программируемого контроллера S7-1200 могут быть подключены коммуникационные модули (CM); сигнальные модули (SM) и сигнальные платы (SB) ввода-вывода дискретных и аналоговых сигналов. Совместно с ними используются 4-канальный коммутатор Industrial Ethernet (CSM 1277) и модуль блока питания (PM 1207).
Функциональные особенности 6GK7242-5DX30-0XE0:
Все центральные процессоры обладают высокой производительностью и обеспечивают поддержку широкого набора функций:
- Программирование на языках LAD и FBD, исчерпывающий набор команд.
- Высокое быстродействие, время выполнения логической операции не превышает 0.1 мкс.
- Встроенная загружаемая память объемом до 2 Мбайт, расширяемая картой памяти емкостью до 24 Мбайт.
- Рабочая память емкостью до 50 Кбайт.
- Энергонезависимая память емкостью 2 Кбайт для необслуживаемого сохранения данных при перебоях в питании контроллера.
- Встроенные дискретные входы универсального назначения, позволяющие вводить потенциальные или импульсные сигналы.
- Встроенные аппаратные часы реального времени с запасом хода при перебоях в питании 240 часов.
- Встроенные скоростные счетчики с частотой следования входных сигналов до 100 кГц.
- Встроенные импульсные выходы с частотой следования импульсов до 100 кГц (только в CPU с транзисторными выходами).
- Поддержка функций ПИД регулирования.
- Поддержка функций управления перемещением в соответствии с требованиями стандарта PLCopen.
- Поддержка функций обновления операционной системы.
- Парольная защита программы пользователя.
- Свободно программируемые порты для обмена данными с другими устройствами на коммуникационных модулях CM 1241.
Информация по блокам питания Sitop для продукции Simatic, LOGO
Технические характеристики 6GK72425DX300XE0
| Наименование типа продукта | CM 1242-5 | |
| | COMMUNICATION MODULE CM 1242-5; FOR CONNECTION OF SIMATIC S7-1200 TO PROFIBUS AS DP SLAVE MODULE | |
| Скорость передачи | ||
| Скорость передачи | ||
| на интерфейсе 1 / согласно PROFIBUS | 9,6 kbit/s ... 12 Mbit/s | |
| Интерфейсы | ||
| Количество интерфейсов / согласно Industrial Ethernet | 0 | |
| Количество электрических подключений | ||
| на интерфейсе 1 / согласно PROFIBUS | 1 | |
| для напряжения питания | 0 | |
| Напряжение питания, потребление тока, эффективная мощность потерь | ||
| Вид напряжения / напряжения питания | пост. ток | |
| Напряжение питания / 1 / из кросс-платы | 5 V | |
| Потребляемый ток | ||
| из кросс-платы / при постоянном токе / при 5 В / типовое | 0,15 A | |
| Мощность потерь [Вт] | 0,75 W | |
| Допустимые окружающие условия | ||
| Температура окружающей среды | ||
| при вертикальном монтаже / во время эксплуатации | 0 ... 45 °C | |
| при горизонтальном монтаже / во время эксплуатации | 0 ... 55 °C | |
| во время хранения | -40 ... +70 °C | |
| во время транспортировки | -40 ... +70 °C | |
| Относительная влажность воздуха / при 25 °C / без конденсации / во время эксплуатации / максимальное | 95 % | |
| Степень защиты IP | IP20 | |
| Конструктивная форма, размеры и вес | ||
| Ширина | 30 mm | |
| Высота | 100 mm | |
| Глубина | 75 mm | |
| вес-нетто | 0,115 kg | |
| Вид крепления | ||
| установка на монтажной шине DIN 35 мм | да | |
| монтаж на профильных шинах S7-300 | нет | |
| настенный монтаж | да | |
| Свойства, функции, компоненты изделия / общее | ||
| Количество блоков | ||
| на каждый ЦПУ / максимальное | 3 | |
| Данные по производительности / PROFIBUS DP | ||
| сервис / как подчиненное устройство | ||
| DPV0 | да | |
| DPV1 | да | |
| Объем данных | ||
| диапазона адреса входов / как подчиненное устройство / всего | 240 byte | |
| диапазона адреса выходов / как подчиненное устройство / всего | 240 byte | |
| Данные по производительности / Telecontrol | ||
| Протокол / осуществляется поддержка | ||
| TCP/IP | нет | |
| Дополнительная информация / интернет-ссылки | ||
| Интернет-ссылка | ||
| на веб-сайт: инструмент выбора SIMATIC NET SELECTION TOOL | http://www.siemens.com/snst | |
| на веб-сайт: промышленная коммуникация | http://www.siemens.com/simatic-net | |
| на веб-сайт: Industry Mall | https://mall.industry.siemens.com | |
| на веб-сайт: информация и центр загрузок | http://www.siemens.com/industry/infocenter | |
| на веб-сайт: база данных изображений | http://automation.siemens.com/bilddb | |
| на веб-сайт: CAx-Download-Manager | http://www.siemens.com/cax | |
| на веб-сайт: отраслевая онлайн-поддержка | https://support.industry.siemens.com | |
| последнее изменение: | 09.06.2016 | |
