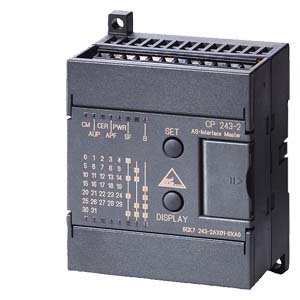

Siemens 6GK7243-2AX01-0XA0 система автоматизации

Name: Siemens 6GK7243-2AX01-0XA0 система автоматизации
Brand: Siemens
Availability: InStock

SIMATIC NET, CP 243-2 КОММУНИКАЦИОННЫЙ ПРОЦЕССОР ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC S7-200 К AS-INTERFACE: ВЕДУЩЕЕ УСТРОЙСТВО AS-INTERFACE СПЕЦИФИКАЦИИ V2.11 ПРОФИЛЯ M0E/M1E

Купить 6GK72432AX010XA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

Цена: по запросу

Информация по блокам питания Sitop для продукции Simatic, LOGO

Подробнее о семействе S7-1200

Технические характеристики 6GK72432AX010XA0

SIMATIC NET, CP 243-2 Коммуникационный процессор Подключение SIMATIC S7-22X к AS-интерфейсу с профилем ведущего устройства M0E/M1E согласно спецификации AS-i V2.11

Общие технические данные

наименование изделия

AS-Interface Master

наименование типа изделия

CP 243-2

степень защиты IP

IP20

исполнение электрического соединения интерфейса AS

винтовое соединение

тип источника питания

через кросс-плату

потребляемый ток

● из профильных кабелей интерфейса AS

— при 30 В макс.

100

● от объединяющей шины макс.

220

мощность потерь [Вт]

3,7

напряжение развязки расчетное значение

500

характеристика изделия поддержка резервирования

Нет

функция изделия пригоден для питания AS-i 24 В

Нет

функция изделия

● веб-управление

Нет

● диагностика по электронной почте

Нет

● гальваническая развязка

Да

исполнение индикатора

● как индикация состояния с помощью светодиодов

PWR, APF, CER, AUP, CM, SF

способ проектирования интерфейса AS

кнопка установки на приборе, командный интерфейс

Связь/ протокол

версия спецификации интерфейса AS

V 2.11

профиль ведущего интерфейса AS поддерживается

M3 (согласно спецификации интерфейса AS V 2.1)

способ передачи данных

кросс-плата S7-200

число модулей на каждый CPU макс.

число интерфейсов

● как интерфейс AS

● согласно RS 485

● согласно стандарту Industrial Ethernet

● согласно PROFINET

● согласно Wireless

● согласно USB

● прочие

компонент изделия оптический интерфейс

Нет

протокол поддерживается

● протокол ASIsafe (Safety at work)

Нет

● протокол PROFIsafe

Нет

● PROFIBUS

Нет

● протокол PROFINET IO

Нет

● протокол PROFINET CBA

Нет

● TCP/IP

Нет

● SNMP

Нет

стандарт беспроводной связи ИИЭР 802.11

Нет

Входы/ Выходы

число входов для интерфейса AS макс.

248

число выходов для интерфейса AS макс.

186

число устройств AS-i на каждый интерфейс AS макс.

время цикла шины интерфейса AS

● для 31 устройств

● для 62 устройств

доступ к данным цифровых входов/выходов

об отображении процесса/периферийных адресах

доступ к данным аналоговых входов/выходов

об отображении процесса/периферийных адресах

Данные по механике

ширина

высота

глубина

вид креплений

защелкивающееся крепление на стандартной монтажной шине 35 мм или винтовое крепление посредством дополнительной вставной накладки

формат модуля

модульная система S7-200

Условия окружающей среды

окружающая температура

● при монтаже на горизонтальную профильную шину при эксплуатации

°C

0 ... 55

● при монтаже на вертикальную профильную шину при эксплуатации

°C

0 ... 45

● при транспортировке

°C

-40 ... +70

● при хранении

°C

-40 ... +70

относительная атмосферная влажность при 25 °C при эксплуатации макс.

высота над уровнем моря при высоте над уровнем моря макс.

2 000

Безопасность

пригодность к использованию противоаварийная функция

Нет

маркировка взрывозащиты для искробезопасности сопряженного оборудования

● EEx ia

Нет

● EEx ib

Нет

категория взрывозащиты для газа

II 3 G Ex nA IIC T4 Gc

категория взрывозащиты для пыли

нет

Сертификаты/ допуски к эксплуатации

General Product Approval			EMV	For use in hazardous locations
Declaration of Conformity
For use in hazardous locations			Maritime application		other
Miscellaneous	FM
other	Environment	Industrial Communication
Confirmation	Environmental Confirmations
