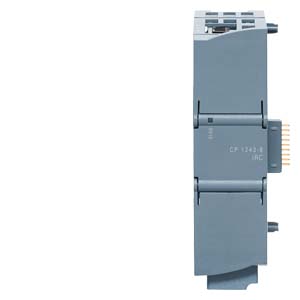

Siemens 6GK7243-8RX30-0XE0 система автоматизации

Name: Siemens 6GK7243-8RX30-0XE0 система автоматизации
Brand: Siemens
Price: 103083 RUB
Availability: InStock

CP 1243-8 IRC COMMUNICATIONS- PROCESSOR FOR USE OF SIMATIC S7-1200 IN SYSTEM TELECONTROL PROFESSIONAL, FOR SINAUT ST7, STATION TYPE: RTU, WAN INTERFACES: 1) ETHERNET, 2) EXPANDABLE IN ADDITION WITH TS MODULE RS232 OR TS MODULE MODEM OR TS MODULE GSM OR TS MODULE ISDN, BETRIEB MIT TIM-MODULES POSSIBLE.

Купить 6GK72438RX300XE0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 103083 руб.

Информация по блокам питания Sitop для продукции Simatic, LOGO

Подробнее о семействе S7-1200

Технические характеристики 6GK72438RX300XE0

наименование типа изделия

CP 1243-8 IRC

Communications processor CP 1243-8 IRC for operating a SIMATIC S7-1200 in the TeleControl system Professional; for SINAUT ST7; DNP3; IEC 60870-5, station type: RTU; WAN connections;1) Ethernet 2) Additionally expandable with TS module RS-232 or TS module modem or TS module GSM or TS module ISDN; Operation with TIM modules possible.

страница с обзором технических характеристик изделия

https://i.siemens.com/1P6GK7243-8RX30-0XE0

скорость передачи

● на интерфейсе 1

10 ... 100 Mbit/s

● на интерфейсе 2

0,3 ... 115,2 kbit/s

интерфейсы

число интерфейсов / согласно стандарту Industrial Ethernet

число электрических соединений

● на интерфейсе 1 / согласно стандарту Industrial Ethernet

● для источника питания

исполнение электрического соединения

● на интерфейсе 1 / согласно стандарту Industrial Ethernet

Порт RJ45

исполнение электрического соединения

● на интерфейсе 2 / для внешней передачи данных

Интерфейс к модулю TS

● для источника питания

3-контактный клеммник

напряжение питания, потребляемый ток, мощность потерь

тип напряжения / напряжения питания

пост. ток

напряжение питания / 1 / от объединяющей шины

5 V

напряжение питания / внешний

24 V

напряжение питания / внешний

19,2 ... 28,8 V

напряжение питания / внешний / при постоянном токе / ном. значение

24 V

напряжение питания / внешний / при постоянном токе / расчетное значение

19,2 ... 28,8 V

потребляемый ток

● от объединяющей шины / при постоянном токе / при 5 В / типичный

0,25 A

● от внешнего напряжения питания / при постоянном токе / при 24 В / типичный

0,1 A

мощность потерь [Вт]

2,4 W; 1,25 Вт из кросс-платы S7-1200 без модуля TS. 2,4 Вт из 24 В пост. тока, внешний источник, с модулем TS.

окружающие условия

окружающая температура

● при вертикальном монтаже / при эксплуатации

-20 ... +60 °C

● при горизонтальном монтаже / при эксплуатации

-20 ... +70 °C

● при хранении

-40 ... -70 °C

● при транспортировке

-40 ... +70 °C

относительная атмосферная влажность

● при 25 °C / без конденсации / при эксплуатации / макс.

95 %

степень защиты IP

IP20

конструкция, размеры и масса

формат модуля

Компактный узел S7-1200 одинарной ширины

ширина

30 mm

высота

110 mm

глубина

75 mm

масса нетто

0,122 kg

вид креплений

● 35 мм, монтаж на DIN-рейку

Да

● монтаж на профильной шине для S7-300

Нет

● настенный монтаж

Да

характеристики, функции, компоненты изделия / общий

число модулей

● на каждый CPU / макс.

● примечание

Один CP слева от ЦП, сменный, модуль TS слева от CP, сменный.

функции изделия / облачная совместимость

протокол / поддерживается

● Message Queuing Telemetry Transport (MQTT)

Да

● Advanced Message Queuing Protocol (AMQP)

Нет

функция изделия / для облачной совместимости

● управление срабатываниями

Да

● присвоение меток времени

Да

характеристика изделия / для облачной совместимости / буферизованный накопитель телеграмм

Нет

число активных соединений / для облачной совместимости

число точек данных на каждое устройство / макс.

500

паспортные параметры / открытая связь

число возможных соединений / для открытой связи

● с помощью модулей Т / макс.

Как ЦП

паспортные параметры / связь S7

число возможных соединений / для связи S7

● макс.

Проектируемое соединение S7 для ST7-связи.

● при соединениях программного устройства / макс.

● при соединениях OP / макс.

сервис

● ПО SINAUT ST7 по связи S7

Да

паспортные параметры / функции IT

число возможных соединений

● как клиент электронной почты / макс.

паспортные параметры / телеуправление

пригодность к использованию

● узловая станция

Нет

● подстанция

Да

● центр управления TIM

Нет

● примечание

Ethernet и модули TS можно использовать одновременно

соединение с пультом управления

Пост управления с поддержкой ST7

● с помощью постоянного соединения

Поддерживается

протокол / поддерживается

● DNP3

Да

● МЭК 60870-5

Да

● протокол SINAUT ST7

Да

функция изделия / буферизация данных при потере связи

Да; DNP3, МЭК 60870-5: 64 000 событий, SINAUT ST7: 16 000 телеграмм

число точек данных на каждую станцию / макс.

500

формат передачи

● для протокола SINAUT ST7 при мультимастерном опросе / 10 бит

Да

● для протокола SINAUT ST7 при опросе или спонтанно / 10 бит или 11 бит

Да

режим работы при запросе передачи данных

● при выделенной линии/ линии радиосвязи / с протоколом SINAUT ST7

Опрос

● при коммутируемой сети передачи данных / с протоколом SINAUT ST7

Спонтанно

расстояние Хэмминга

● для протокола SINAUT ST7

паспортные параметры / Teleservice

функция диагностики / онлайн-диагностика с помощью SIMATIC STEP 7

Да

функция изделия

● скачивание программы с помощью SIMATIC STEP 7

Да

● дистанционное обновление МПО

Да

функции изделия / управление, конфигурирование, проектирование

протокол / поддерживается

● SNMP v3

Да

● DCP

Да

конфигурационное программное обеспечение

● требуется

SINAUT ES V5.5 и STEP7 V13 SP 1 или выше

● для конфигурирования программного устройства / требуется / ПО SINAUT ST7 для конфигурирования программного устройства

Да

функция изделия / поддерживается / идентификационная ссылка

Да; согласно МЭК 61406-1:2022

функции изделия / диагностика

функция изделия / веб-диагностика

Да

функции изделия / безопасность

исполнение брандмауэра

Инспекция пакетов с хранением состояния

режим работы / Virtual Private Network (VPN)

Да

функция изделия / при соединении VPN

IPSec, SINEMA RC

вид алгоритмов шифрования / при соединении VPN

AES-256, AES-192, AES-128, 3DES-168, DES-56

вид технологии контроля подлинности / при соединении VPN

Preshared Key (PSK), сертификаты X.509v3

вид алгоритмов хеширования / при соединении VPN

MD5, SHA-1

число возможных соединений / при соединении VPN

функция изделия

● защита паролем для доступа к Teleservice

Нет

● зашифрованная передача данных

Да

● MSC-клиент посредством модема GPRS, поддерживающего MSC

Да

протокол

● поддерживается / протокол MSC

Да

● в виртуальной частной сети MSC / поддерживается

TCP/IP

длина кода / для MSC / в виртуальной частной сети

128 bit

число возможных соединений

● как MSC-клиент / при соединении VPN

● как сервер MSC / при соединении VPN

функции изделия / время

протокол / поддерживается

● NTP

Да

синхронизация времени

● от сервера NTP

Да

● от пульта управления

Да

нормы, спецификации, допуски

сертификат соответствия / маркировка CE

Да

сертификат соответствия / маркировка UKCA

Да

сертификат соответствия / Regulatory Compliance Mark (RCM)

Да

сертификат соответствия / соответствие RoHS

Да

сертификат соответствия / допуск EAC

Да

нормы, спецификации, допуски / опасные окружающие условия / заголовок

сертификат соответствия / ATEX

Да

сертификат соответствия / МЭК Ex

Да

сертификат соответствия / CCC / для взрывоопасных зон согласно стандарту GB

Да

нормы, спецификации, допуски / экологический сертификат изделия

экологический сертификат изделия

Да

потенциал парникового эффекта [CO2 eq]

● всего

89,58 kg

● в процессе производства

14,29 kg

● при эксплуатации

75,11 kg

● по истечении срока службы

0,18 kg

дополнительная информация / веб-ссылки

интернет-ссылка

● к веб-сайту: помощь при выборе проводов и штекеров

https://support.industry.siemens.com/cs/ww/de/view/109766358

● на веб-страницу: ассистент выбора TIA Selection Tool

https://www.siemens.com/tstcloud

● на веб-сайт: промышленная связь

https://www.siemens.com/simatic-net

● на веб-страницу: SiePortal

https://sieportal.siemens.com/

● на веб-сайт: база данных изображений

https://www.automation.siemens.com/bilddb

● на веб-сайт: менеджер скачивания CAx

https://siemens.com/cax

● на веб-сайт: Industry Online Support

https://support.industry.siemens.com

сведения о безопасности

информация о безопасности

Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7)

Разрешения / Сертификаты
