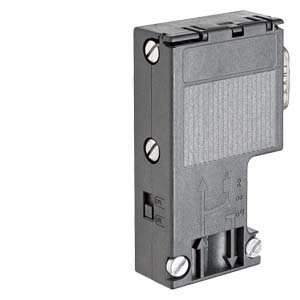

Siemens 6AG1972-0BA12-2XA0 промышленные сети

Name: Siemens 6AG1972-0BA12-2XA0 промышленные сети
Brand: Siemens
Price: 21338 RUB
Availability: InStock

SIPLUS PB, СОЕДИНИТЕЛЬ PB С ВЫВОДОМ КАБЕЛЯ ПОД УГЛОМ 90 ГРАДУСОВ, РАБОЧАЯ ТЕМПЕРАТУРА -25...+60 ГРАД. ЦЕЛЬСИЯ, НА ОСНОВЕ 6ES7972-0BA12-0XA0

Купить 6AG19720BA122XA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 21338 руб.

Технические характеристики 6AG19720BA122XA0

наименование типа изделия

PROFIBUS connector

описание изделия

Соединительный штекер шины PROFIBUS, RS 485, винт, без PG-гнезда, 90°

SIPLUS DP PROFIBUS plug with R - without PG - 90 degrees based on 6ES7972-0BA12-0XA0 with conformal coating, -25…+70 °C, connection plug for PROFIBUS up to 12 Mbps, 90° cable outlet, terminating resistor with isolating function, without PG socket

страница с обзором технических характеристик изделия

https://i.siemens.com/1P6AG1972-0BA12-2XA0

пригодность к использованию

для подсоединения пользователей PROFIBUS к линии шины PROFIBUS

скорость передачи

скорость передачи / по PROFIBUS DP

9,6 kbit/s ... 12 Mbit/s

интерфейсы

число электрических соединений

● для кабелей PROFIBUS

● для сетевых компонентов или оконечных устройств

исполнение электрического соединения

● для кабелей PROFIBUS

Винт

● для сетевых компонентов или оконечных устройств

9-полюсный штекер Sub-D

механические характеристики

исполнение нагрузочного сопротивления

Встроенная комбинация сопротивлений, подключаемая при помощи ползункового переключателя

материал / корпуса

пластмасса

исполнение блокировки

Винтовое соединение

конструкция, размеры и масса

вид кабельного отвода

Кабельный отвод 90 градусов

ширина

15,8 mm

высота

64 mm

глубина

35,6 mm

масса нетто

10 g

окружающие условия

окружающая температура

● при эксплуатации

-40 ... +70 °C

● при хранении

-40 ... +70 °C

● при транспортировке

-40 ... +70 °C

● при горизонтальном монтажном положении / при эксплуатации

70 ... -40 °C

● при хранении и транспортировке

70 ... -40 °C

высота над уровнем моря / при высоте над уровнем моря / макс.

5000 m

окруж. условия / относительно окружающей температуры - атмосферного давления - высоты над уровнем моря

Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)

относительная атмосферная влажность

● с конденсацией / макс.

100 %; RH включая конденсацию/замораживание допускается (при наличии конденсата в эксплуатацию не вводится)

● с конденсацией / согласно МЭК 60068-2-38 / макс.

100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение

стойкость к биологически активным веществам

● совместимость согласно EN 60721-3-3

Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу

● совместимость согласно EN 60721-3-6

Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу

стойкость к химически активным веществам

● совместимость согласно EN 60721-3-3

Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); *

● совместимость согласно EN 60721-3-6

Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-2-52 (степень заострения 3); *

стойкость к механически активным веществам

● совместимость согласно EN 60721-3-3

Да; Класс 3S4 вкл. песок, пыль; *

● совместимость согласно EN 60721-3-6

Да; Класс 6S3 вкл. песок, пыль; *

экологическая категория / согласно МЭК 60721 / примечание

* Поставляемые в комплекте кожухи при эксплуатации должны закрывать неиспользуемые устройства сопряжения!

покрытие / для укомплектованных печатных плат / согласно EN 61086

Да; Класс 2 для обеспечения высокого уровня надежности

исполнение покрытия

● защита от загрязнений согласно EN 60664-3

Да; Тип защиты 1

● для электронных устройств, применяемых на железнодорожном транспорте согласно EN 50155

Да; Защитное покрытие класса PC2 согласно EN 50155:2020

способ проверки / покрытия / согласно MIL-I-46058C

Да; За время эксплуатации покрытие можно красить

соответствие изделия / покрытия / Изоляционные компаунды для защиты печатных плат. Параметры и методы испытаний согласно IPC-CC-830A

Да; Конформное покрытие, класс А

степень защиты IP

IP20

характеристики, функции, компоненты изделия / общий

характеристика изделия

● бессиликоновый

Да

компонент изделия

● гнездо для подключения программного устройства

Нет

● разгрузка от натяжения

Да

нормы, спецификации, допуски

сертификат соответствия

● соответствие RoHS

Да

стойкость к атмосферным загрязнениям / совместимость согласно ANSI/ISA-71.04

Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)

дополнительная информация / веб-ссылки

интернет-ссылка

● к веб-сайту: помощь при выборе проводов и штекеров

https://support.industry.siemens.com/cs/ww/de/view/109766358

● на веб-страницу: ассистент выбора TIA Selection Tool

https://www.siemens.com/tstcloud

● на веб-сайт: промышленная связь

https://www.siemens.com/simatic-net

● на веб-сайт: база данных изображений

https://www.automation.siemens.com/bilddb

● на веб-сайт: менеджер скачивания CAx

https://www.siemens.com/cax

● на веб-сайт: Industry Online Support

https://support.industry.siemens.com

сведения о безопасности

информация о безопасности

Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7)
