Siemens SIPLUS EXTREME Коммуникационные модули

Обзор

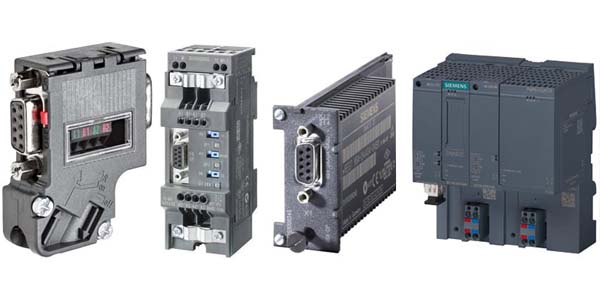

Специализированная серия сетевого оборудования, интерфейсных модулей и коммуникационных шлюзов SIPLUS extreme разработана компанией Siemens для построения надежных каналов передачи данных в экстремальных условиях эксплуатации. В данный раздел каталога входят компоненты с префиксами артикулов 6AG19, 6AG21 и 6AG26. Оборудование представляет собой аппаратно модифицированные версии стандартных сетевых устройств SIMATIC (повторители RS485, шинные коннекторы PROFIBUS, сетевые разделители PN/PN Coupler, шлюзы CAN Link и J1939 Link), подготовленные к работе при критических температурах, высокой влажности и в агрессивных газовых средах.

Особенности конструкции и модификации

Конформное покрытие плат (Conformal Coating): Электронные компоненты шлюзов и модулей покрыты специальным защитным лаком, который предохраняет микросхемы от воздействия влаги, соляного тумана, токопроводящей пыли и коррозионно-активных газов.
Расширенный температурный диапазон: Все устройства серии гарантируют стабильную передачу данных без потери пакетов в жестких температурных рамках (в зависимости от модели — от -40 °C до +70 °C), что позволяет монтировать их вне отапливаемых шкафов.
Широкий спектр поддерживаемых протоколов: В линейке представлены как классические компоненты для сетей PROFIBUS DP (активные повторители, терминаторы, угловые соединители), так и современные высокоскоростные шлюзы для интеграции сторонних протоколов (PN/CAN Link, PN/J1939 Link).
Железнодорожные модификации (Rail TX/T1): Позиции с суффиксом RAIL (например, 6AG2158, 6AG2620) сертифицированы в соответствии с жесткими стандартами EN 50155 для применения на железнодорожном транспорте, подвижном составе и объектах путевой инфраструктуры.

Преимущества использования

Максимальная отказоустойчивость сети: Использование защищенных повторителей и коннекторов сводит к минимуму риск затухания или искажения сигналов в полевых шинах при работе в цехах с высоким уровнем вибрации или влажности.
Бесшовная кросс-платформенная интеграция: Шлюзы связи (например, PN/PN Coupler) обеспечивают безопасное и быстрое детерминированное соединение между двумя независимыми сетями PROFINET без изменения топологии существующих систем автоматизации.
100% программная совместимость: Модификации SIPLUS полностью идентичны своим базовым промышленным аналогам по логической структуре, поэтому они не требуют перепрограммирования и используют стандартные GSD/GSDML-файлы в среде TIA Portal или STEP 7.
Экономия на климатическом оборудовании: Высокая стойкость к перепадам температур позволяет отказаться от установки дорогостоящих систем кондиционирования или обогрева внутри распределительных сетевых шкафов.

Область применения

Транспорт и железнодорожная инфраструктура: Организация систем связи, диспетчеризации и сигнализации на локомотивах, пригородных поездах, станционных комплексах и метрополитене.
Тяжелая и химическая промышленность: Построение сетей PROFIBUS/PROFINET на участках с агрессивной атмосферой, высоким содержанием паров кислот, щелочей или угольной пыли.
Объекты водоснабжения и водоотведения: Автоматизация насосных станций, очистных сооружений и открытых водозаборных узлов, работающих в условиях постоянной сырости.
Нефтегазовый сектор и энергетика: Интеграция дизель-генераторных установок и судовых систем по протоколу J1939 в общую систему управления верхнего уровня по сети PROFINET.
