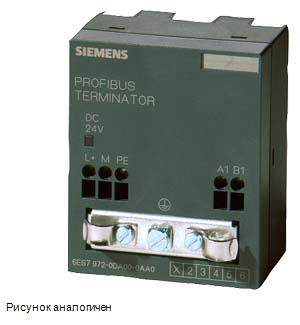

Siemens 6AG1972-0DA00-2AA0 промышленные сети

Name: Siemens 6AG1972-0DA00-2AA0 промышленные сети
Brand: Siemens
Price: 22126 RUB
Availability: InStock

SIPLUS DP, ОКОНЕЧНАЯ СОГЛАСУЮЩАЯ НАГРУЗКА RS485, РАБОЧАЯ ТЕМПЕРАТУРА -25...+60 ГРАД. ЦЕЛЬСИЯ, НА ОСНОВЕ 6ES7972-0DA00-0AA0

Купить 6AG19720DA002AA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 22126 руб.

Технические характеристики 6AG19720DA002AA0

SIPLUS DP Terminator RS-485 based on 6ES7972-0DA00-0AA0 with conformal coating, -25…+60 °C,

Общая информация

основано на

6ES7972-0DA00-0AA0

Напряжение питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

20,4 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Входной ток

Потребление тока, тип.

30 mA

Интерфейсы

PROFIBUS DP

● Макс. скорости передачи данных

12 Mbit/s; от 9,6 кбит/с до 12 Мбит/с

Степень защиты и класс защиты

Степень защиты IP

IP20

Окружающие условия

Температура окружающей среды при эксплуатации

● мин.

-25 °C; = Tмин (вкл. конденсацию / мороз)

● макс.

60 °C; = Tмакс

Температура окружающей среды при хранении/транспортировке

● мин.

-40 °C

● макс.

70 °C

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

5 000 m

● Температура окружающей среды-давление воздуха-высота установки

Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)

Относительная влажность воздуха

● при конденсации, испытания согласно IEC 60068-2-38, макс.

100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)

Устойчивость

Применение в неподвижно смонтированных промышленных установках

— к биологически активным веществам согласно EN 60721-3-3

Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу

— к химически активным веществам согласно EN 60721-3-3

Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); *

— к механически активным веществам согласно EN 60721-3-3

Да; Класс 3S4 вкл. песок, пыль; *

Применение на судах/в море

— к биологически активным веществам согласно EN 60721-3-6

Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу

— к химически активным веществам согласно EN 60721-3-6

Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-2-52 (степень заострения 3); *

— к механически активным веществам согласно EN 60721-3-6

Да; Класс 6S3 вкл. песок, пыль; *

Применение в промышленных технологических установках

— к химически активным веществам согласно EN 60654-4

Да; Класс 3 (при условии отсутствия трихлорэтилена)

— Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04

Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)

Примечание

— Примечание к классификации условий окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04

* Поставляемые в комплекте кожухи при эксплуатации должны закрывать неиспользуемые устройства сопряжения!

Конформное покрытие

● Покрытия для смонтированных печатных плат согласно EN 61086

Да; Класс 2 для обеспечения высокого уровня надежности

● Защита от загрязнения согласно EN 60664-3

Да; Тип защиты 1

● Военные испытания согласно MIL-I-46058C, приложение 7

Да; За время эксплуатации покрытие можно красить

● Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A

Да; Конформное покрытие, класс А

Техника соединений

Исполнение электрического соединения для напряжения питания

Блок винтовых клемм

Исполнение электрического соединения для проводников PROFIBUS

Блок винтовых клемм

Размеры

Ширина

60 mm

Высота

70 mm

Глубина

43 mm

Массы

Масса, прибл.

95 g

Классификации

	Версия	Классификация
eClass	14	27-24-26-92
eClass	12	27-24-26-92
eClass	9.1	27-24-26-92
eClass	9	27-24-26-92
eClass	8	27-24-26-92
eClass	7.1	27-24-26-92
eClass	6	27-24-26-92
ETIM	10	EC002584
ETIM	9	EC002584
ETIM	8	EC002584
ETIM	7	EC002584
IDEA	4	3552
UNSPSC	15	32-15-17-03

Разрешения / Сертификаты

General Product Approval
	Manufacturer Declaration		China RoHS
General Product Approval	EMV	For use in hazardous locations
			CCC-Ex

последнее изменение:

29.05.2024
