SIPLUS, шлюз PN/PN Coupler TX Rail, для применения на ж/д, рабочая температура -40 .. . +70°C, TX до +85°C в течение 10 минут, с конформным покрытием, на основе 6ES7158-3AD10-0XA0 . для детерминированного обмена данными между макс. 4 PN-Controller в подсети, а также между двумя подсетями, обмен данными PROFIsafe, I/O-, MSI-, MSO- и data record коммуникации, резервированное питание, подключение к PROFINET через шинный адаптер SIMATIC

Общая информация

Обозначение типа продукта

Устройство сопряжения PN/PN

Версия микропрограммного обеспечения

● Возможно обновление микропрограммного обеспечения

Да

основано на

6ES7158-3AD10-0XA0

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

● Режим тактовой синхронизации

Нет; работает на шине, синхронизированной по времени

● Устройство смены инструмента

Да; Док-устройство и док-станция

● Локальное сопряжение параметров ввода/вывода

Да

— Число модулей сопряжения

16

— Число субмодулей сопряжения на модуль сопряжения

4; 1x запись, 3x считывание

● Локальное сопряжение блоков данных

Да

— Число модулей сопряжения

16

— Число субмодулей сопряжения на модуль сопряжения

4; 1x запись, 3x считывание

— Длина записи, макс.

4 096 byte

— Глубина буфера FIFO в режиме хранения

8

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

см. идентификатор записи: 109746275

Вид конструкции/монтаж

Монтаж

Профильная шина 7,5 мм и 15 мм

Напряжение питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Защита от перепутывания полярности

Да

Перемыкание при отказе сетевого питания и отключении напряжения

● Время перемыкания при отказе сетевого питания и отключении напряжения

10 ms

Входной ток

Макс. потребление тока

360 mA; При входном напряжении 19,2 В на правой клемме питания, вкл. 2 вставленные BA 2x LC

Макс. ток включения

1,6 A

I²t

0,031 A²·s

из источника напряжения питания 1L+, макс.

320 mA; При входном напряжении 19,2 В на левой клемме питания, вкл. 2 вставленные BA 2x LC

Рассеиваемая мощность

Нормальная рассеиваемая мощность

4 W; При входном напряжении 24 В и 2 вставленных BA 2x RJ45. Если вставляется BusAdapter с оптическим интерфейсом, на оптический интерфейс приходится дополнительно 750 мВт (3 Вт для 2 вставленных BA 2x LC)

Адресная область

Адресное пространство на модуль

● Макс. адресное пространство на модуль

254 byte; макс. 254 байт входных данных и 253 байт выходных данных

Адресное пространство на одну станцию

● Макс. адресное пространство на станцию

1 440 byte; На вход/выход

Конфигурация аппаратного обеспечения

Подмодули

● Количество субмодулей на станцию, макс

116

Интерфейсы

Число разъемов PROFINET

2; По одному интерфейсу PROFINET на сторону сети

оптический разъем

Да; через SIMATIC BusAdapter

Макс. скорости передачи данных

100 Mbit/s

1. интерфейс

Физические параметры интерфейсов

● Число портов

2; через BusAdapter

● встроенный коммутатор

Да

● BusAdapter (PROFINET)

Да; Применяемые BusAdapter: BA 2 x RJ45, BA 2 x FC, BA 2 x SCRJ, BA SCRJ / RJ45, BA SCRJ / FC, BA 2 x LC, BA LC / RJ45, BA LC / FC

Протоколы

● Устройство ввода-вывода PROFINET

Да

● Открытая связь IE

Да

● Резервирование среды передачи

Да; в качестве MRP или MRPD-клиента, макс. 50 или 30 абонентов в кольце

2. интерфейс

Физические параметры интерфейсов

● Число портов

2; через BusAdapter

● встроенный коммутатор

Да

● BusAdapter (PROFINET)

Да; Применяемые BusAdapter: BA 2 x RJ45, BA 2 x FC, BA 2 x SCRJ, BA SCRJ / RJ45, BA SCRJ / FC, BA 2 x LC, BA LC / RJ45, BA LC / FC

Протоколы

● Устройство ввода-вывода PROFINET

Да

● Открытая связь IE

Да

● Резервирование среды передачи

Да; в качестве MRP или MRPD-клиента, макс. 50 или 30 абонентов в кольце

Физические параметры интерфейсов

RJ 45 (Ethernet)

● Способ передачи

PROFINET с дуплексной связью 100 Мбит/с (100BASE-TX)

● 10 Мбит/с

Нет

● 100 Мбит/с

Да; PROFINET с дуплексной связью 100 Мбит/с (100BASE-TX)

● Автоматическое определение

Да

● Автоматическая коммутация

Да

Протоколы

PROFINET IO

Да

Протоколы (Ethernet)

● TCP/IP

Да

● SNMP

Да

● LLDP

Да

● ping

Да

● ARP

Да

Устройство ввода-вывода PROFINET

Службы

— IRT

Да

— PROFIenergy

Нет

— Пуск согласно приоритету

Да

— Shared Device

Да

— Макс. число контроллеров ввода-вывода при использовании Shared Device

4; На сторону сети

Режим дублирования

● Общее резервирование PROFINET (S2)

Да; NAP S2 согласно IEC

● H-Sync-Forwarding

Да

Резервирование среды передачи

— MRP

Да

— MRPD

Да

Открытая связь IE

● TCP/IP

Да

● SNMP

Да

● LLDP

Да

Аварийные сигналы/диагностика/информация о состоянии

Индикация состояния

Да

Аварийные сигналы

Да

Диагностическая функция

Да; параметрируемое

Диагностический светодиодный индикатор

● Светодиод RUN

Да; зеленые светодиоды

● Светодиод ERROR

Да; красный светодиод

● Светодиод MAINT

Да; желтые светодиоды

● Светодиод LINK

Да; 2 x зеленых светодиодных индикаторов соединения на BusAdapter

● Контроль напряжения питания (PWR-LED)

Да; зеленый светодиод питания (PWR)

Гальваническая развязка

между напряжением питания и блоком электроники

Да; на питание 2

между Ethernet и блоком электроники

Да

Изоляция

Изоляция, испытанная посредством

DC 750 В (типовые испытания) и согласно EN 50155 (контрольные испытания)

Стандарты, допуски, сертификаты

Класс нагрузки сети

3

Для использования на железной дороге

● EN 50121-3-2

Да; Стандарт по электромагнитной совместимости для рельсовых транспортных средств

● EN 50121-4

Да; Стандарт по электромагнитной совместимости для сигнальных и телекоммуникационных устройств

● EN 50124-1

Да; Применения железной дороги - категория перенапряжения OV2; степень загрязнения PD2; расчетное ударное напряжение UNi = 0,5 кВ; UNm = 24 В пост тока

● EN 50125-1

Да; Рельсовые транспортные средства - см. Условия окружающей среды

● EN 50125-2

Да; Стационарное электрическое оборудование - см. Условия окружающей среды

● EN 50125-3

Да; Сигнальные и телекоммуникационные устройства - см. Условия окружающей среды; вибрация и толчки: Точка применения за пределами путей (расстояние от 1 м до 3 м от пути)

● EN 50155

Да; Рельсовый транспорт - температурный класс OT4, ST1/ST2, горизонтальное монтажное положение

● EN 61373

Да; Рельсовые транспортные средства - вибрация и толчки: категория 1 класс A/B

● Противопожарная защита согласно EN 45545-2

Да; Подтверждение см. в сервисе и поддержке

Окружающие условия

Температура окружающей среды при эксплуатации

● мин.

-40 °C; = Tмин (вкл. конденсацию / мороз)

● макс.

70 °C; = Tмакс; +85°C в течение 10 мин (OT4, ST1/ST2 согл. EN 50155)

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

2 000 m

● Температура окружающей среды-давление воздуха-высота установки

Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м)

Относительная влажность воздуха

● при конденсации, испытания согласно IEC 60068-2-38, макс.

100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение

Устойчивость

Смазочно-охлаждающие материалы

— Устойчивость к воздействию стандартных смазочно-охлаждающих материалов

Да; включая капли дизельного топлива и масла в воздухе

Применение в неподвижно смонтированных промышленных установках

— к биологически активным веществам согласно EN 60721-3-3

Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу

— к химически активным веществам согласно EN 60721-3-3

Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); *

— к механически активным веществам согласно EN 60721-3-3

Да; Класс 3S4 вкл. песок, пыль; *

— к механическим окружающим воздействиям согласно EN 60721-3-3

Да; Класс 3M8 при использовании монтажного комплекта SIPLUS ET 200SP (6AG1193-6AA00-0AA0)

Применение на наземных, рельсовых и специальных транспортных средствах

— к биологически активным веществам согласно EN 60721-3-5

Да; Класс 5B2 споры плесени, грибов, грибков (за исключением фауны); класс 5B3 по запросу

— к химически активным веществам согласно EN 60721-3-5

Да; Класс 5C3 (RH < 75%), включая солевой туман, согл. EN 60068-2-52 (степень жесткости испытаний 3); *

— к механически активным веществам согласно EN 60721-3-5

Да; Класс 5S3 вкл. песок, пыль; *

— к механическим окружающим воздействиям согласно EN 60721-3-5

Да; Класс 5M2 при использовании монтажного комплекта SIPLUS ET 200SP (6AG1193-6AA00-0AA0)

— от механических окружающих воздействий в сельском хозяйстве, согласно ISO 15003

Да; уровень 1 (окружение LE) при использовании монтажного комплекта SIPLUS ET 200SP (6AG1193-6AA00-0AA0)

Применение в промышленных технологических установках

— к химически активным веществам согласно EN 60654-4

Да; Класс 3 (при условии отсутствия трихлорэтилена)

— Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04

Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)

Примечание

— Примечание к классификации условий окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04

* Поставляемые в комплекте кожухи при эксплуатации должны закрывать неиспользуемые устройства сопряжения!

Конформное покрытие

● Покрытия для смонтированных печатных плат согласно EN 61086

Да; Класс 2 для обеспечения высокого уровня надежности

● Защита от загрязнения согласно EN 60664-3

Да; Тип защиты 1

● электронные устройства на рельсовых транспортных средствах согласно EN 50155

Да; Защитное покрытие класса PC2 согласно EN 50155:2017

● Военные испытания согласно MIL-I-46058C, приложение 7

Да; За время эксплуатации покрытие можно красить

● Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A

Да; Конформное покрытие, класс А

Механические свойства/материалы

Разгрузка от натяжения

Да; Опционально, лишь для шинных адаптеров RJ45 и FC

Размеры

Ширина

100 mm; минимизировано при надлежащем обращении

Высота

117 mm

Глубина

74 mm; с профильной шиной

Массы

Масса, прибл.

200 g; без BusAdapter

Прочее

Примечание:

При использовании на железной дороге дополнительно учитывать информацию об изделии «SIPLUS extreme RAIL» A5E37661960A. Взнос на онлайн-поддержку 109736776

Разрешения / Сертификаты

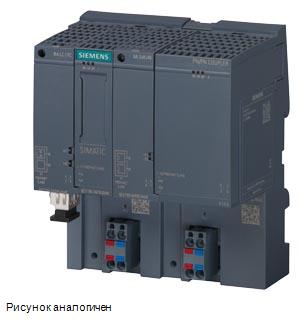

Siemens 6AG2158-3AD10-4XA0 промышленные сети
