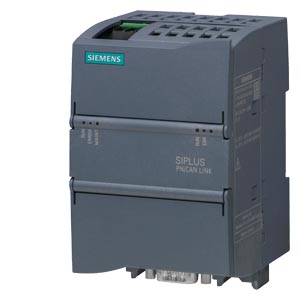

    Siemens 6AG2620-0AA00-4AA0 промышленные сети

    Siemens 6AG2620-0AA00-4AA0 промышленные сети

    SIPLUS, шлюз PN/CAN LINK TX RAIL, для применения на ж/д, рабочая температура -40 .. . +70°C, TX до +85°C в течение 10 минут, со стойким покрытием, на основе 6BK1620-0AA00-0AA0 . шлюз для Profinet к полевой шине CAN или CANopen, CAN 2.0A/B CANopen Manager или Slave согласно CiA301/302, IP20

    Купить 6AG26200AA004AA0 в один клик mdi-cart-outline В корзину

    mdi-warehouse Привезем на склад за 12 дней

    mdi-cash-multiple 104110 руб.

    Технические характеристики 6AG26200AA004AA0

    		 SIPLUS PN/CAN link TX rail based on 6BK1620-0AA00-0AA0 with conformal coating, -40…+70 °C, OT4 with ST1/2 (+85 °C for 10 minutes), module PROFINET to CAN or CANopen Fieldbus CAN 2.0 A/B CANopen Manager or Slave according to CiA301/302 IP20
    Общая информация
    Обозначение типа продукта PN/CAN Link
    Версия микропрограммного обеспечения
    ● Возможно обновление микропрограммного обеспечения Да
    Идентификация производителя (идентификатор поставщика) ID 09 00 00 53h по CiA
    основано на 6BK1620-0AA00-0AA0
    Функция продукта
    ● Данные для идентификации и техобслуживания Да; I&M0 - I&M3
    ● Режим тактовой синхронизации Нет
    Инженерное обеспечение с помощью
    ● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже см. идентификатор записи: 109746275
    Вид конструкции/монтаж
    Монтаж Монтажная шина, настенный монтаж, портретный монтаж
    Монтажное положение любой
    Монтажное положение рекомендуемое горизонтально
    Монтаж на шины Да
    Монтаж в распределительный шкаф Да
    Напряжение питания
    Вид напряжения питания DC
    Номинальное значение (пост. ток) 24 V
    Допустимый диапазон, нижний предел (пост. ток) 20,4 V
    Допустимый диапазон, верхний предел (пост. ток) 28,8 V
    Защита от перепутывания полярности Да
    Защита от перенапряжения Да
    Защита от короткого замыкания Да
    Перемыкание при отказе сетевого питания и отключении напряжения
    ● Время перемыкания при отказе сетевого питания и отключении напряжения 10 ms
    Входной ток
    Потребление тока (номинальное) 0,09 A
    Макс. потребление тока 0,11 A
    Рассеиваемая мощность
    Нормальная рассеиваемая мощность 2,2 W
    Интерфейсы
    Интерфейсы/тип шины 2x Ethernet (RJ45), 1x Sub-D (9-полюсный)
    PROFINET IO
    ● автоматическое определение скорости передачи данных Нет
    ● Макс. скорости передачи данных 100 Mbit/s
    ● Количество портов RJ45 2
    ● Количество подключений FC (FastConnect) 2
    Функции PROFINET
    ● Передача IP-адреса, поддерживается Да
    ● Передача имени устройства, поддерживается Да
    1. интерфейс
    Тип интерфейса CAN по CiA 303-1
    гальванически развязанный Да; 500 В пер. тока и 707 В пост. тока
    Физические параметры интерфейсов
    ● Число портов 1
    ● Исполнение соединения 9-полюсное гнездо Sub-D
    CAN
    ● Режимы работы CAN CAN Standard CAN 2.0A/B; CANopen Manager / Slave по CiA
    ● Спецификация согласно CiA CiA 301 & CiA 302
    ● Мин. скорость передачи данных 50 kbit/s
    ● Макс. скорости передачи данных 1 000 kbit/s
    ● число устройств, макс. 126
    ● Количество SDO параллельно 16; Параллельно
    ● Количество PDO 512; отправить / получить
    Службы
    — Node / Life guarding Да
    — Тактовый импульс Да
    — SYNC Да
    2. интерфейс
    Тип интерфейса PROFINET
    гальванически развязанный Да; 1 500 В пер. тока и 2 250 В пост. тока
    Физические параметры интерфейсов
    ● RJ 45 (Ethernet) Да
    ● Число портов 2
    ● встроенный коммутатор Да
    Протоколы
    ● Устройство ввода-вывода PROFINET Да
    Аварийные сигналы/диагностика/информация о состоянии
    Индикация состояния Да
    Аварийные сигналы Да
    Диагностическая функция Да
    Диагностический светодиодный индикатор
    ● Светодиод RUN Да
    ● Светодиод ERROR Да
    ● Светодиод MAINT Да
    ● Светодиод LINK Да
    ● Светодиод RX/TX Да
    Гальваническая развязка
    Гальваническая развязка - есть Да
    Изоляция
    Изоляция, испытанная посредством DC 750 В (типовые испытания) и согласно EN 50155 (контрольные испытания)
    Степень защиты и класс защиты
    Степень защиты IP IP20
    Стандарты, допуски, сертификаты
    Воздействие на окружающую среду
    ● экологическая декларация изделия Да
    Потенциал парникового эффекта
    — потенциал парникового эффекта (общий) [экв. CO2] 50,8 kg
    — потенциал парникового эффекта (в процессе производства) [экв. CO2] 14,4 kg
    — потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2] 36,8 kg
    — потенциал парникового эффекта (по завершении срока службы) [экв. CO2] -0,52 kg
    Для использования на железной дороге
    ● EN 50121-3-2 Да; Стандарт по электромагнитной совместимости для рельсовых транспортных средств
    ● EN 50121-4 Да; Стандарт по электромагнитной совместимости для сигнальных и телекоммуникационных устройств
    ● EN 50124-1 Да; Применения железной дороги - категория перенапряжения OV2; степень загрязнения PD2; расчетное ударное напряжение UNi = 0,5 кВ; UNm = 24 В пост тока
    ● EN 50125-1 Да; Рельсовые транспортные средства - см. Условия окружающей среды
    ● EN 50125-2 Да; Стационарное электрическое оборудование - см. Условия окружающей среды
    ● EN 50125-3 Да; Сигнальные и телекоммуникационные устройства - см. Условия окружающей среды; вибрация и толчки: Точка применения за пределами путей (расстояние от 1 м до 3 м от пути)
    ● EN 50155 Да; Рельсовый транспорт - температурный класс OT4, ST1/ST2, горизонтальное монтажное положение
    ● EN 61373 Да; Рельсовые транспортные средства - вибрация и толчки: категория 1 класс A/B
    ● Противопожарная защита согласно EN 45545-2 Да; Подтверждение см. в сервисе и поддержке
    Окружающие условия
    Температура окружающей среды при эксплуатации
    ● горизонтальный настенный монтаж, мин. -40 °C; = Tмин (вкл. конденсацию / мороз)
    ● горизонтальный настенный монтаж, макс. 70 °C; = Tмакс; +85°C в течение 10 мин (OT4, ST1/ST2 согл. EN 50155)
    ● вертикальный настенный монтаж, мин. -40 °C; = Tмин
    ● вертикальный настенный монтаж, макс. 55 °C; = Tмакс
    ● подвесной монтаж, мин. -40 °C; = Tмин
    ● подвесной монтаж, макс. 45 °C; = Tмакс
    ● напольный монтаж, мин. -40 °C; = Tмин
    ● напольный монтаж, макс. 45 °C; = Tмакс
    Температура окружающей среды при хранении/транспортировке
    ● мин. -40 °C
    ● макс. 85 °C
    Высота при эксплуатации относительно уровня моря
    ● Высота места установки над уровнем моря, макс. 2 000 m
    ● Температура окружающей среды-давление воздуха-высота установки Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м)
    Относительная влажность воздуха
    ● при конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение
    Устойчивость
    Смазочно-охлаждающие материалы
    — Устойчивость к воздействию стандартных смазочно-охлаждающих материалов Да; включая капли дизельного топлива и масла в воздухе
    Применение в неподвижно смонтированных промышленных установках
    — к биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
    — к химически активным веществам согласно EN 60721-3-3 Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); *
    — к механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
    Применение на наземных, рельсовых и специальных транспортных средствах
    — к биологически активным веществам согласно EN 60721-3-5 Да; Класс 5B2 споры плесени, грибов, грибков (за исключением фауны); класс 5B3 по запросу
    — к химически активным веществам согласно EN 60721-3-5 Да; Класс 5C3 (RH < 75%), включая солевой туман, согл. EN 60068-2-52 (степень жесткости испытаний 3); *
    — к механически активным веществам согласно EN 60721-3-5 Да; Класс 5S3 вкл. песок, пыль; *
    Применение в промышленных технологических установках
    — к химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
    — Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
    Примечание
    — Примечание к классификации условий окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 * Поставляемые в комплекте кожухи при эксплуатации должны закрывать неиспользуемые устройства сопряжения!
    Конформное покрытие
    ● Покрытия для смонтированных печатных плат согласно EN 61086 Да; Класс 2 для обеспечения высокого уровня надежности
    ● Защита от загрязнения согласно EN 60664-3 Да; Тип защиты 1
    ● электронные устройства на рельсовых транспортных средствах согласно EN 50155 Да; Защитное покрытие класса PC2 согласно EN 50155:2017
    ● Военные испытания согласно MIL-I-46058C, приложение 7 Да; За время эксплуатации покрытие можно красить
    ● Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A Да; Конформное покрытие, класс А
    Размеры
    Ширина 70 mm
    Высота 112 mm
    Глубина 75 mm
    Массы
    Масса, прибл. 212 g
    Прочее
    Примечание: При использовании на железной дороге дополнительно учитывать информацию об изделии «SIPLUS extreme RAIL» A5E37661960A. Взнос на онлайн-поддержку 109736776
    Классификации
    Версия Классификация
    eClass 14 27-24-22-08
    eClass 12 27-24-22-08
    eClass 9.1 27-24-22-08
    eClass 9 27-24-22-08
    eClass 8 27-24-22-08
    eClass 7.1 27-24-22-08
    eClass 6 27-24-22-08
    ETIM 10 EC001423
    ETIM 9 EC001423
    ETIM 8 EC001423
    ETIM 7 EC001423
    IDEA 4 3564
    UNSPSC 15 32-15-17-05
    Разрешения / Сертификаты
    General Product Approval

    EU declaration of conformity

    Manufacturer Declaration

    UK Declaration of Conformity

    China RoHS

    UL

    EAC

    EMV Railway Environment

    RCM

    Confirmation

    EPD Typ II/III (with life cylce assessment)
