SIPLUS, шлюз SIMATIC PN/J1939 LINK TX, рабочая температура -40 .. . +70°C, TX до +85°C в течение 10 минут, с конформным покрытием, на основе 6BK1623-0AA00-0AA0 . шлюз для Profinet к шине J1939, IP20

Общая информация

Обозначение типа продукта

PN/J1939 LINK

Версия микропрограммного обеспечения

● Возможно обновление микропрограммного обеспечения

Да

Идентификация производителя (идентификатор поставщика)

0x002A

основано на

6BK1623-0AA00-0AA0

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

● Режим тактовой синхронизации

Нет

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

см. идентификатор записи: 109746275

Вид конструкции/монтаж

Монтаж

Монтажная шина, настенный монтаж, портретный монтаж

Монтажное положение

любой

Монтажное положение рекомендуемое

горизонтально

Монтаж на шины

Да

Монтаж в распределительный шкаф

Да

Напряжение питания

Вид напряжения питания

DC

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

20,4 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Защита от перепутывания полярности

Да

Защита от перенапряжения

Да

Защита от короткого замыкания

Да

Перемыкание при отказе сетевого питания и отключении напряжения

● Время перемыкания при отказе сетевого питания и отключении напряжения

10 ms; Со стороны PN

Входной ток

Потребление тока (номинальное)

0,09 A

Макс. потребление тока

0,11 A

Рассеиваемая мощность

Нормальная рассеиваемая мощность

2,2 W

Интерфейсы

Интерфейсы/тип шины

2x Ethernet (RJ45), 1x Sub-D (9-полюсный)

PROFINET IO

● автоматическое определение скорости передачи данных

Нет

● Макс. скорости передачи данных

100 Mbit/s

● Количество портов RJ45

2

● Количество подключений FC (FastConnect)

2

Функции PROFINET

● Передача IP-адреса, поддерживается

Да

● Передача имени устройства, поддерживается

Да

1. интерфейс

Тип интерфейса

J1939 в соответствии со стандартом «SAE J1939»

гальванически развязанный

Да; 500 В пер. тока и 707 В пост. тока

Физические параметры интерфейсов

● Число портов

1

● Исполнение соединения

9-полюсное гнездо Sub-D

CAN

● Режимы работы CAN

J1939 в соответствии со стандартом «SAE J1939»

● Мин. скорость передачи данных

100 kbit/s

● Макс. скорости передачи данных

500 kbit/s

● число устройств, макс.

30

J1939

● Число адресуемых ЭБУ, макс.

30

● Число логических учетных записей, макс.

253

● PDU 1

Да

● PDU 2

Да

● Данные DM

Да

● BAM

Да

● CMDT

Да

2. интерфейс

Тип интерфейса

PROFINET

гальванически развязанный

Да; 1 500 В пер. тока и 2 250 В пост. тока

Физические параметры интерфейсов

● RJ 45 (Ethernet)

Да

● Число портов

2

● встроенный коммутатор

Да

Протоколы

● Устройство ввода-вывода PROFINET

Да

Аварийные сигналы/диагностика/информация о состоянии

Индикация состояния

Да

Аварийные сигналы

Да

Диагностическая функция

Да

Диагностический светодиодный индикатор

● Светодиод RUN

Да

● Светодиод ERROR

Да

● Светодиод MAINT

Да

● Светодиод LINK

Да

● Светодиод RX/TX

Да

Гальваническая развязка

Гальваническая развязка - есть

Да

Изоляция

Изоляция, испытанная посредством

DC 750 В (типовые испытания) и согласно EN 50155 (контрольные испытания)

Степень защиты и класс защиты

Степень защиты IP

IP20

Стандарты, допуски, сертификаты

Воздействие на окружающую среду

● экологическая декларация изделия

Да

Потенциал парникового эффекта

— потенциал парникового эффекта (общий) [экв. CO2]

50,8 kg

— потенциал парникового эффекта (в процессе производства) [экв. CO2]

14,4 kg

— потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2]

36,8 kg

— потенциал парникового эффекта (по завершении срока службы) [экв. CO2]

-0,52 kg

Для использования на железной дороге

● EN 50121-3-2

Да; Стандарт по электромагнитной совместимости для рельсовых транспортных средств

● EN 50121-4

Да; Стандарт по электромагнитной совместимости для сигнальных и телекоммуникационных устройств

● EN 50124-1

Да; Применения железной дороги - категория перенапряжения OV2; степень загрязнения PD2; расчетное ударное напряжение UNi = 0,5 кВ; UNm = 24 В пост тока

● EN 50125-1

Да; Рельсовые транспортные средства - см. Условия окружающей среды

● EN 50125-2

Да; Стационарное электрическое оборудование - см. Условия окружающей среды

● EN 50125-3

Да; Сигнальные и телекоммуникационные устройства - см. Условия окружающей среды; вибрация и толчки: Точка применения за пределами путей (расстояние от 1 м до 3 м от пути)

● EN 50155

Да; Рельсовый транспорт - температурный класс OT4, ST1/ST2, горизонтальное монтажное положение

● EN 61373

Да; Рельсовые транспортные средства - вибрация и толчки: категория 1 класс A/B

● Противопожарная защита согласно EN 45545-2

Да; Подтверждение см. в сервисе и поддержке

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-40 °C; = Tмин (вкл. конденсацию / мороз)

● горизонтальный настенный монтаж, макс.

70 °C; = Tмакс; +85°C в течение 10 мин (OT4, ST1/ST2 согл. EN 50155)

● вертикальный настенный монтаж, мин.

-40 °C; = Tмин

● вертикальный настенный монтаж, макс.

55 °C; = Tмакс

● подвесной монтаж, мин.

-40 °C; = Tмин

● подвесной монтаж, макс.

45 °C; = Tмакс

● напольный монтаж, мин.

-40 °C; = Tмин

● напольный монтаж, макс.

45 °C; = Tмакс

Температура окружающей среды при хранении/транспортировке

● мин.

-40 °C

● макс.

85 °C

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

2 000 m

● Температура окружающей среды-давление воздуха-высота установки

Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м)

Относительная влажность воздуха

● при конденсации, испытания согласно IEC 60068-2-38, макс.

100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение

Устойчивость

Смазочно-охлаждающие материалы

— Устойчивость к воздействию стандартных смазочно-охлаждающих материалов

Да; включая капли дизельного топлива и масла в воздухе

Применение в неподвижно смонтированных промышленных установках

— к биологически активным веществам согласно EN 60721-3-3

Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу

— к химически активным веществам согласно EN 60721-3-3

Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); *

— к механически активным веществам согласно EN 60721-3-3

Да; Класс 3S4 вкл. песок, пыль; *

Применение на наземных, рельсовых и специальных транспортных средствах

— к биологически активным веществам согласно EN 60721-3-5

Да; Класс 5B2 споры плесени, грибов, грибков (за исключением фауны); класс 5B3 по запросу

— к химически активным веществам согласно EN 60721-3-5

Да; Класс 5C3 (RH < 75%), включая солевой туман, согл. EN 60068-2-52 (степень жесткости испытаний 3); *

— к механически активным веществам согласно EN 60721-3-5

Да; Класс 5S3 вкл. песок, пыль; *

Применение в промышленных технологических установках

— к химически активным веществам согласно EN 60654-4

Да; Класс 3 (при условии отсутствия трихлорэтилена)

— Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04

Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)

Примечание

— Примечание к классификации условий окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04

* Поставляемые в комплекте кожухи при эксплуатации должны закрывать неиспользуемые устройства сопряжения!

Конформное покрытие

● Покрытия для смонтированных печатных плат согласно EN 61086

Да; Класс 2 для обеспечения высокого уровня надежности

● Защита от загрязнения согласно EN 60664-3

Да; Тип защиты 1

● электронные устройства на рельсовых транспортных средствах согласно EN 50155

Да; Защитное покрытие класса PC2 согласно EN 50155:2017

● Военные испытания согласно MIL-I-46058C, приложение 7

Да; За время эксплуатации покрытие можно красить

● Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A

Да; Конформное покрытие, класс А

Размеры

Ширина

70 mm

Высота

112 mm

Глубина

75 mm

Массы

Масса, прибл.

212 g

Прочее

Примечание:

При использовании на железной дороге дополнительно учитывать информацию об изделии «SIPLUS extreme RAIL» A5E37661960A. Взнос на онлайн-поддержку 109736776

Разрешения / Сертификаты

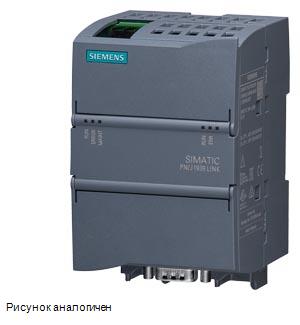

Siemens 6AG2623-0AA00-4AA0 промышленные сети
