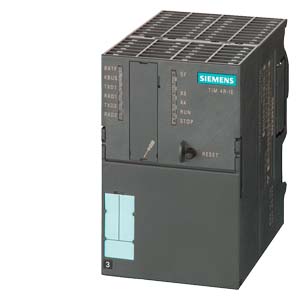

Siemens 6AG1800-4BA00-7AA0 система связи

Name: Siemens 6AG1800-4BA00-7AA0 система связи
Brand: Siemens
Price: 538985 RUB
Availability: InStock

SIPLUS ST7, КОММУНИКАЦИОННЫЙ ПРОЦЕССОР TIM 4R-IE, - 25... +70 ГРАД. ЦЕЛЬСИЯ, С КОНФОРМНЫМ ПОКРЫТИЕМ, НА ОСНОВЕ 6NH7800-4BA00. МОДУЛЬ СВЯЗИ ДЛЯ SIMATIC S7-300, S7-400, C7, PC, С ДВУМЯ ИНТЕРФЕЙСАМИ RS232/RS485 ДЛЯ КОММУНИКАЦИЙ SINAUT ЧЕРЕЗ ОБЫЧНЫЕ WAN-СЕТИ И ДВУМЯ ИНТЕРФЕЙСАМИ RJ45 ДЛЯ КОММУНИКАЦИЙ SINAUT ЧЕРЕЗ ETHERNET

Купить 6AG18004BA007AA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 538985 руб.

Технические характеристики 6AG18004BA007AA0

наименование типа изделия

SINAUT ST7, TIM 4R-IE

***spare part*** SIPLUS NET TIM 4R-IE based on 6NH7800-4BA00 with conformal coating, -25…+70 °C, communications module for SIMATIC S7-300, S7-400, C7, PC with two RS-232/RS-485 interfaces for SINAUT communication via classic wide area networks and two RJ45 interfaces for SINAUT communication via IP-based networks (WAN or LAN)

страница с обзором технических характеристик изделия

https://i.siemens.com/1P6AG1800-4BA00-7AA0

скорость передачи

● в сети Industrial Ethernet

10 ... 100 Mbit/s

● согласно RS 232

50 ... 38400 bit/s

интерфейсы

число интерфейсов / согласно стандарту Industrial Ethernet

число электрических соединений

● для внешней передачи данных / согласно RS 232

● для источника питания

исполнение электрического соединения

● интерфейса Industrial Ethernet

Порт RJ45

исполнение электрического соединения

● на интерфейсе 1 / для внешней передачи данных

9-контактный штекер Sub-D, RS 232 с возможностью переключения на RS 485

● на интерфейсе 2 / для внешней передачи данных

9-контактный штекер Sub-D, RS 232 с возможностью переключения на RS 485

● для источника питания

2-контактный вставной клеммник

исполнение сменного носителя информации

● C-образный штекер

Да

напряжение питания, потребляемый ток, мощность потерь

тип напряжения / напряжения питания

пост. ток

напряжение питания

24 V

напряжение питания

20,4 ... 28,8 V

напряжение питания / внешний / при постоянном токе / ном. значение

24 V

напряжение питания / внешний / при постоянном токе / расчетное значение

20,4 ... 28,8 V

потребляемый ток

● от объединяющей шины / при постоянном токе / при 24 В / макс.

0,2 A

● от внешнего напряжения питания / при постоянном токе / при 24 В / макс.

0,17 A

мощность потерь [Вт]

4,6 W

дополнение изделия / опциональный / буферный элемент питания

Да

тип элемента питания

Литиевый АA/3,6 В/2,3 Ач

буферный ток

● типичный

100 µA

● макс.

160 µA

окружающие условия

окружающая температура

● при эксплуатации

-25 ... +70 °C

● при хранении

-40 ... +70 °C

● при транспортировке

-40 ... +70 °C

высота над уровнем моря / при высоте над уровнем моря / макс.

5000 m

окруж. условия / относительно окружающей температуры - атмосферного давления - высоты над уровнем моря

Tмин.–Tмакс. при 1140–795 гПа (-1000–+2000 м)//Tмин.– (Tмакс. – 10 K) при 795–658 гПа (+2000–+3500 м)//Tмин.– (Tмакс. — 20 K) при 658–540 гПа (+3500–+5000 м)

относительная атмосферная влажность

● с конденсацией / согласно МЭК 60068-2-38 / макс.

100 %; Допустимая относительная влажность, включая конденсацию/замораживание (при наличии конденсата ввод в эксплуатацию не выполняется), горизонтальное монтажное положение

химическая стойкость / против обычных смазочно-охлаждающих жидкостей

Да; вкл. капли дизельного топлива и масла в воздухе

стойкость к биологически активным веществам

● совместимость согласно EN 60721-3-3

Да; Класс 3B2, споры плесени, грибов, губок (за исключением фауны); класс 3B3 по запросу

● совместимость согласно EN 60721-3-6

Да; Класс 6B2, споры плесени, грибов, губок (за исключением фауны)

стойкость к химически активным веществам

● совместимость согласно EN 60721-3-3

Да; Класс 3C4 (RH < 75 %), включая соляной туман согласно EN 60068-2-52 (степень жесткости 3); Крышки штекеров из комплекта поставки во время эксплуатации должны оставаться на неиспользуемых разъемах!

● совместимость согласно EN 60721-3-6

Да

стойкость к механически активным веществам

● совместимость согласно EN 60721-3-3

Да; Класс 3S4, включая песок, пыль; Крышки штекеров из комплекта поставки во время эксплуатации должны оставаться на неиспользуемых разъемах!

● совместимость согласно EN 60721-3-6

Да; Класс 6S3, включая песок, пыль; Крышки штекеров из комплекта поставки во время эксплуатации должны оставаться на неиспользуемых разъемах!

покрытие / для укомплектованных печатных плат / согласно EN 61086

Да; Класс 2 для высокого уровня доступности

исполнение покрытия / защита от загрязнений согласно EN 60664-3

Да; Защита типа 1

способ проверки / покрытия / согласно MIL-I-46058C

Да; За время эксплуатации цвет покрытия может измениться

соответствие изделия / покрытия / Изоляционные компаунды для защиты печатных плат. Параметры и методы испытаний согласно IPC-CC-830A

Да; Покрытие Conformal Coating, класс A

степень защиты IP

IP20

конструкция, размеры и масса

формат модуля

Компактный узел S7-300 двойной ширины

ширина

80 mm

высота

125 mm

глубина

120 mm

масса нетто

0,4 kg

характеристики, функции, компоненты изделия / общий

длина кабеля

● при интерфейсе RS 232 / макс.

6 m

● при интерфейсе RS 485 / макс.

30 m

паспортные параметры / связь S7

число возможных соединений / для связи S7

● макс.

● при соединениях программного устройства / макс.

● при соединениях OP / макс.

сервис

● ПО SINAUT ST7 по связи S7

Да

● связь программное устройство/ панель оператора

Да

паспортные параметры / многопротокольный режим

число активных соединений / в многопротокольном режиме

128

паспортные параметры / телеуправление

пригодность к использованию

● узловая станция

Да

● подстанция

Да

● центр управления TIM

Да

протокол / поддерживается

● протокол SINAUT ST1

Да

● протокол SINAUT ST7

Да

емкость памяти

● примечание

TD7onCPU: минимум 20 кбайт, реальная потребность зависит от объема данных и функций TD7onTIM: в самом лучшем случае 0 байт

характеристика изделия / буферизованный накопитель телеграмм

Да

формат передачи

● для протокола SINAUT ST1 при опросе / 11 бит

Да

● для протокола SINAUT ST1 при спонтанной связи / 10 бит или 11 бит

Да

● для протокола SINAUT ST7 при мультимастерном опросе / 10 бит

Да

● для протокола SINAUT ST7 при опросе или спонтанно / 10 бит или 11 бит

Да

режим работы при запросе передачи данных

● при выделенной линии/ линии радиосвязи / с протоколом SINAUT ST1

Опрос, опрос методом множественного доступа

● при выделенной линии/ линии радиосвязи / с протоколом SINAUT ST7

Опрос, опрос методом множественного доступа, опрос Multi-Master с множественным доступом

● при коммутируемой сети передачи данных / с протоколом SINAUT ST1

Спонтанно

● при коммутируемой сети передачи данных / с протоколом SINAUT ST7

Спонтанно

расстояние Хэмминга

● для протокола SINAUT ST1

● для протокола SINAUT ST7

функции изделия / управление, конфигурирование, проектирование

конфигурационное программное обеспечение

● требуется

SINAUT ST7 ES

● для проектирования CPU / требуется / библиотека модулей SINAUT TD7 для ЦПУ

Да

● для конфигурирования программного устройства / требуется / ПО SINAUT ST7 для конфигурирования программного устройства

Да

место сохранения / конфигурационных данных TIM

Во внутренней флеш-памяти TIM или в TIM в опциональном носителе C-PLUG или на MMC блока S7-300 CPU, если в TIM установлена система управления S7-300

функции изделия / безопасность

режим работы / Virtual Private Network (VPN)

Да

вид контроля подлинности / в виртуальной частной сети / PSK

Да

протокол

● в виртуальной частной сети MSC / поддерживается

TCP/IP

функции изделия / время

компонент изделия / аппаратные часы реального времени

Да

характеристика изделия / буферизованные аппаратные часы реального времени

Да

точность хода / аппаратных часов реального времени / за день / макс.

4 s

дополнительная информация / веб-ссылки

интернет-ссылка

● к веб-сайту: помощь при выборе проводов и штекеров

https://support.industry.siemens.com/cs/ww/de/view/109766358

● на веб-страницу: ассистент выбора TIA Selection Tool

https://www.siemens.com/tstcloud

● на веб-сайт: промышленная связь

https://www.siemens.com/simatic-net

● на веб-страницу: SiePortal

https://sieportal.siemens.com/

● на веб-сайт: база данных изображений

https://www.automation.siemens.com/bilddb

● на веб-сайт: менеджер скачивания CAx

https://siemens.com/cax

● на веб-сайт: Industry Online Support

https://support.industry.siemens.com

сведения о безопасности

информация о безопасности

Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7)

Разрешения / Сертификаты

General Product Approval		EMV
Manufacturer Declaration	China RoHS
EMV

последнее изменение:

04.12.2025

Дата
23.03.2026
