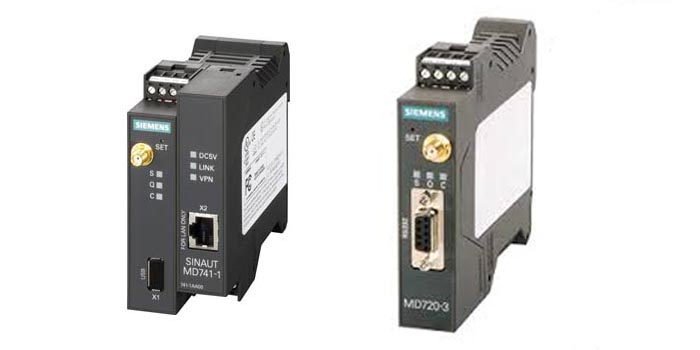

Siemens SIPLUS ST7 Коммуникационные модули

SIPLUS ST7. Обзор

Серия оборудования SIPLUS ST7 (SINAUT ST7) — это специализированная линейка коммуникационных модулей, модемов и процессоров для построения распределенных систем телеметрии, удаленного контроля и диспетчеризации. Оборудование создано на базе промышленного стандарта Siemens SINAUT ST7, но прошло глубокую заводскую модернизацию (SIPLUS extreme) для работы в самых суровых климатических и промышленных условиях. Система позволяет объединить в единую надежную сеть контроллеры SIMATIC, удаленные объекты и центральные диспетчерские пункты, используя любые доступные каналы связи: от радиосетей и выделенных линий до сотовой связи (GSM/GPRS/LTE) и защищенных интернет-каналов (VPN).

Преимущества

• 100% защита данных от потери (Буферизация): Главное преимущество технологии ST7 — встроенная энергонезависимая память. При временном обрыве связи на линии модули TIM локально сохраняют все события, тревоги и тренды с точными метками времени. При восстановлении канала связи архив автоматически и без потерь передается на верхний уровень.Экстремальная стойкость к климату: Оборудование сертифицировано для работы в расширенном температурном диапазоне (от -25 °C...-40 °C до +60 °C...+70 °C). Платы залиты стойким лаковым покрытием (Conformal Coating), защищающим электронику от конденсата, инея, экстремальной влажности и обледенения в неотапливаемых технологических будках
• Работа в химически агрессивных средах: Корпуса и компоненты защищены от воздействия коррозийных газов (сероводород, хлор, аммиак, диоксид серы), что позволяет монтировать приборы непосредственно на объектах нефтегазового сектора и очистных сооружениях.
• Гибкость и экономия трафика: Поддержка широкого спектра протоколов (SINAUT ST7, DNP3, IEC 60870-5) и оптимизированные алгоритмы передачи данных (передача только по изменению события) существенно экономят сотовый или спутниковый трафик
• Глубокая интеграция с SIMATIC: Полная программная совместимость с экосистемой автоматизации Siemens (контроллерами S7-300, S7-400, S7-1500) и средой проектирования TIA Portal / STEP 7, что сокращает время на пусконаладку.

Техническая документация

• 09-SIPLUS.pdf
  размер: 386.80 Кб, страниц: 10
• SYH_SINAUT-ST7-B1_76.pdf
  размер: 7.29 Мб, страниц: 149
• SYH_SINAUT-ST7-B2_76_en-US.pdf
  размер: 11.78 Мб, страниц: 550
• cable-production-and-components.pdf
  размер: 5.18 Мб, страниц: 96

Информация для заказа оборудования SIPLUS ST7

• 6AG1720-3AA00-7AA0SIPLUS ST7 MD720-3 -25 ... +70 DEGREES C WITH CONFORMAL COATING CERTIFICATION FOR EUROPE ONLY ! BASED ON 6NH9720-3AA00 . GSM/GPRS MODEM, MOBILE RADIO MODEM WITH RS232 INTERFACE, FOR GSM SERVICES CSD, GPRS, SMS, QUADBAND GSM, AT COMMAND INTERFACE, GPRS CONNECTION ESTABLISHMENT, INCL. GENDER CHANGER FOR RS232/PPI ADAPTER, MANUAL ON CD IN GERMAN AND ENGLISH
• 6AG1720-3AA01-7XX0SIPLUS ST7 MD720 2G -40 ... +70 DEGREES C STARTUP -25 DEGREES C WITH CONFORMAL COATING BASED ON 6NH9720-3AA01-0XX0 . GSM/GPRS, 2G-MOBILE RADIO MODEM WITH RS232-INTERFACE, FOR GSM-SERVICES CSD, GPRS, SMS, QUADBAND-GSM, AT COMMAND INTERFACE, PLEASE NOTE NATIONAL APPROVALS! AUTOM. GPRS CONNECTION, INCL. GENDER CHANGER FOR RS232/PPI-ADAPTER,
• 6AG1741-1AA00-2AA0SIPLUS MD741-1 EGPRS-РОУТЕР, ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР -25... +60 ГРАД. ЦЕЛЬСИЯ, С КОНФОРМНЫМ ПОКРЫТИЕМ, РАЗРЕШЕНИЯ ТОЛЬКО ДЛЯ ЕВРОПЫ!! НА ОСНОВЕ 6NH9741-1AA00.ДЛЯ БЕСПРОВООДНЫХ IP-КОММУНИКАЦИЙ ДЛЯ СИСТЕМ АВТОМАТИЗАЦИИ С ETHERNET ЧЕРЕЗ GSM-СЕТИ С ИСПОЛЬЗОВАНИЕМ GPRS
• 6AG1800-3BA00-7AA0SIPLUS ST7, КОММУНИКАЦИОННЫЙ ПРОЦЕССОР TIM 3V-IE, -25... +70 ГРАД. ЦЕЛЬСИЯ, С КОНФОРМНЫМ ПОКРЫТИЕМ, НА ОСНОВЕ 6NH7800-3BA00. МОДУЛЬ СВЯЗИ ДЛЯ SIMATIC S7-300 И C7, С ИНТЕРФЕЙСОМ RS232 ДЛЯ КОММУНИКАЦИЙ SINAUT ЧЕРЕЗ ОБЫЧНУЮ WAN И ИНТЕРФЕЙСОМ RJ45 ДЛЯ КОММУНИКАЦИЙ SINAUT ЧЕРЕЗ ETHERNET
• 6AG1800-4BA00-7AA0SIPLUS ST7, КОММУНИКАЦИОННЫЙ ПРОЦЕССОР TIM 4R-IE, - 25... +70 ГРАД. ЦЕЛЬСИЯ, С КОНФОРМНЫМ ПОКРЫТИЕМ, НА ОСНОВЕ 6NH7800-4BA00. МОДУЛЬ СВЯЗИ ДЛЯ SIMATIC S7-300, S7-400, C7, PC, С ДВУМЯ ИНТЕРФЕЙСАМИ RS232/RS485 ДЛЯ КОММУНИКАЦИЙ SINAUT ЧЕРЕЗ ОБЫЧНЫЕ WAN-СЕТИ И ДВУМЯ ИНТЕРФЕЙСАМИ RJ45 ДЛЯ КОММУНИКАЦИЙ SINAUT ЧЕРЕЗ ETHERNET
• 6AG1803-3BA00-7AA0SIPLUS NET, КОММУНИКАЦИОННЫЙ ПРОЦЕССОР TIM 3V-IE DNP3 ДЛЯ СИСТЕМ ТЕЛЕМЕХАНИКИ, ДЛЯ ТЯЖЁЛЫХ УСЛОВИЙ, РАБ. ТЕМП. -25 ... +70°C, НА ОСНОВЕ 6NH7803-3BA00-0AA0. КОММУНИКАЦИОННЫЙ ПРОЦЕССОР ДЛЯ SIMATIC S7-300 С ИНТЕРФЕЙСОМ RS232
• 6AG1803-4BA00-7AA0SIPLUS ST7 TIM 4R-IE DNP3 - 25 ... +70 GRAD C WITH CONFORMAL COATING BASED ON 6NH7800-4BA00 . TIM 4R-IE DNP3 COMMUNICATIONS MODULE FOR SIMATIC S7-300, S7-400, PC, WITH TWO RS232/RS485- INTERFACE FOR DNP3- COMMUNICATION VIA CLASSIC WAN NETWORKS AND TWO RJ45-INTERFACES FOR DNP3- COMMUNICATION VIA IP-BASED NETWORK (WAN OR LAN)
• 6AG1810-0AA20-4AA0SIPLUS ST7, МОДЕМ MD2 ДЛЯ ТЯЖЁЛЫХ УСЛОВИЙ ПРИМЕНЕНИЯ, С КОНФОРМНЫМ ПОКРЫТИЕМ, НА ОСНОВЕ 6NH7810-0AA20. МОДЕМ ДЛЯ ВЫДЕЛЕННЫХ ЛИНИЙ С ИНТЕРФЕЙСОМ RS232/RS485 ДЛЯ КОММУНИКАЦИЙ «ТОЧКА-К-ТОЧКЕ» И «МУЛЬТИТОЧКА» ТАКЖЕ МОЖЕТ БЫТЬ ИСПОЛЬЗОВАН КАК ПОВТОРИТЕЛЬ МАКС. 19200 БОД ВКЛЮЧАЯ КАБЕЛЬ 6NH770
• 6AG1901-1BB10-7AA0SIPLUS NET, РАЗЪЁМ RJ45 180 2X2, РАБ. ТЕМП. -40 ... +70°C, С КОНФОРМНЫМ ПОКРЫТИЕМ, НА ОСНОВЕ 6GK1901-1BB10-2AA0. РАЗЪЁМ RJ45 (10/100МБИТ/С) С ПРОЧНЫМ МЕТАЛЛИЧЕСКИМ КОРПУСОМ, ПОДКЛЮЧЕНИЕ FASTCONNECT, ДЛЯ КАБЕЛЕЙ IE FC 2X2, ОТВОД КАБЕЛЯ ПОД УГЛОМ 180°, 1 ШТ
• 6AG1901-1BB20-7AA0SIPLUS NET, РАЗЪЁМ RJ45 90 2X2, РАБ. ТЕМП. -40 ... +70°C, С КОНФОРМНЫМ ПОКРЫТИЕМ, НА ОСНОВЕ 6GK1901-1BB10-2AA0. РАЗЪЁМ RJ45 (10/100МБИТ/С) С ПРОЧНЫМ МЕТАЛЛИЧЕСКИМ КОРПУСОМ, ПОДКЛЮЧЕНИЕ FASTCONNECT, ДЛЯ КАБЕЛЕЙ IE FC 2X2, ОТВОД КАБЕЛЯ ПОД УГЛОМ 90°, 1 ШТ.
