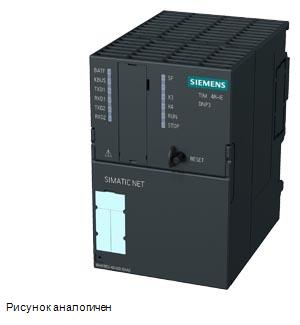

SIPLUS ST7 TIM 4R-IE DNP3 - 25 ... +70 GRAD C WITH CONFORMAL COATING BASED ON 6NH7800-4BA00 . TIM 4R-IE DNP3 COMMUNICATIONS MODULE FOR SIMATIC S7-300, S7-400, PC, WITH TWO RS232/RS485- INTERFACE FOR DNP3- COMMUNICATION VIA CLASSIC WAN NETWORKS AND TWO RJ45-INTERFACES FOR DNP3- COMMUNICATION VIA IP-BASED NETWORK (WAN OR LAN)
| наименование типа изделия | TIM 4R-IE DNP3 | |||||||||||||
|
|
***spare part*** SIPLUS NET TIM 4R-IE DNP3 based on 6NH7803-4BA00-0AA0 with conformal coating, -25…+70 °C, TIM 4R-IE DNP3 communications module for SIMATIC S7-300, S7-400, PC; with two RS 232/RS 485 interfaces for DNP3 communication via classic wide area networks and two RJ45 interfaces for DNP3 communication via IP- based networks (WAN or LAN) | |||||||||||||
| страница с обзором технических характеристик изделия | https://i.siemens.com/1P6AG1803-4BA00-7AA0 | |||||||||||||
| скорость передачи | ||||||||||||||
| скорость передачи | ||||||||||||||
| ● в сети Industrial Ethernet | 10 ... 100 Mbit/s | |||||||||||||
| ● согласно RS 232 | 9600 ... 115200 bit/s | |||||||||||||
| интерфейсы | ||||||||||||||
| число интерфейсов / согласно стандарту Industrial Ethernet | 2 | |||||||||||||
| число электрических соединений | ||||||||||||||
| ● для внешней передачи данных / согласно RS 232 | 2 | |||||||||||||
| ● для источника питания | 1 | |||||||||||||
| исполнение электрического соединения | ||||||||||||||
| ● интерфейса Industrial Ethernet | Порт RJ45 | |||||||||||||
| исполнение электрического соединения | ||||||||||||||
| ● на интерфейсе 1 / для внешней передачи данных | 9-контактный штекер Sub-D, RS 232 с возможностью переключения на RS 485 | |||||||||||||
| ● на интерфейсе 2 / для внешней передачи данных | 9-контактный штекер Sub-D, RS 232 с возможностью переключения на RS 485 | |||||||||||||
| ● для источника питания | 2-контактный вставной клеммник | |||||||||||||
| исполнение сменного носителя информации | ||||||||||||||
| ● C-образный штекер | Да | |||||||||||||
| напряжение питания, потребляемый ток, мощность потерь | ||||||||||||||
| тип напряжения / напряжения питания | пост. ток | |||||||||||||
| напряжение питания | 24 V | |||||||||||||
| напряжение питания | 20,4 ... 28,8 V | |||||||||||||
| напряжение питания / внешний / при постоянном токе / ном. значение | 24 V | |||||||||||||
| напряжение питания / внешний / при постоянном токе / расчетное значение | 20,4 ... 28,8 V | |||||||||||||
| потребляемый ток | ||||||||||||||
| ● от объединяющей шины / при постоянном токе / при 24 В / макс. | 0,2 A | |||||||||||||
| ● от внешнего напряжения питания / при постоянном токе / при 24 В / макс. | 0,17 A | |||||||||||||
| мощность потерь [Вт] | 4,6 W | |||||||||||||
| дополнение изделия / опциональный / буферный элемент питания | Да | |||||||||||||
| тип элемента питания | Литиевый АA/3,6 В/2,3 Ач | |||||||||||||
| буферный ток | ||||||||||||||
| ● типичный | 100 µA | |||||||||||||
| ● макс. | 160 µA | |||||||||||||
| окружающие условия | ||||||||||||||
| окружающая температура | ||||||||||||||
| ● при эксплуатации | -25 ... +70 °C | |||||||||||||
| ● при хранении | -40 ... +70 °C | |||||||||||||
| ● при транспортировке | -40 ... +70 °C | |||||||||||||
| высота над уровнем моря / при высоте над уровнем моря / макс. | 5000 m | |||||||||||||
| окруж. условия / относительно окружающей температуры - атмосферного давления - высоты над уровнем моря | Tмин.–Tмакс. при 1140–795 гПа (-1000–+2000 м)//Tмин.– (Tмакс. – 10 K) при 795–658 гПа (+2000–+3500 м)//Tмин.– (Tмакс. — 20 K) при 658–540 гПа (+3500–+5000 м) | |||||||||||||
| относительная атмосферная влажность | ||||||||||||||
| ● с конденсацией / согласно МЭК 60068-2-38 / макс. | 100 %; Допустимая относительная влажность, включая конденсацию/замораживание (при наличии конденсата ввод в эксплуатацию не выполняется), горизонтальное монтажное положение | |||||||||||||
| химическая стойкость / против обычных смазочно-охлаждающих жидкостей | Да; вкл. капли дизельного топлива и масла в воздухе | |||||||||||||
| стойкость к биологически активным веществам | ||||||||||||||
| ● совместимость согласно EN 60721-3-3 | Да; Класс 3B2, споры плесени, грибов, губок (за исключением фауны); класс 3B3 по запросу | |||||||||||||
| ● совместимость согласно EN 60721-3-6 | Да; Класс 6B2, споры плесени, грибов, губок (за исключением фауны) | |||||||||||||
| стойкость к химически активным веществам | ||||||||||||||
| ● совместимость согласно EN 60721-3-3 | Да; Класс 3C4 (RH < 75 %), включая соляной туман согласно EN 60068-2-52 (степень жесткости 3); Крышки штекеров из комплекта поставки во время эксплуатации должны оставаться на неиспользуемых разъемах! | |||||||||||||
| ● совместимость согласно EN 60721-3-6 | Да | |||||||||||||
| стойкость к механически активным веществам | ||||||||||||||
| ● совместимость согласно EN 60721-3-3 | Да; Класс 3S4, включая песок, пыль; Крышки штекеров из комплекта поставки во время эксплуатации должны оставаться на неиспользуемых разъемах! | |||||||||||||
| ● совместимость согласно EN 60721-3-6 | Да; Класс 6S3, включая песок, пыль; Крышки штекеров из комплекта поставки во время эксплуатации должны оставаться на неиспользуемых разъемах! | |||||||||||||
| покрытие / для укомплектованных печатных плат / согласно EN 61086 | Да; Класс 2 для высокого уровня доступности | |||||||||||||
| исполнение покрытия / защита от загрязнений согласно EN 60664-3 | Да; Защита типа 1 | |||||||||||||
| способ проверки / покрытия / согласно MIL-I-46058C | Да; За время эксплуатации цвет покрытия может измениться | |||||||||||||
| соответствие изделия / покрытия / Изоляционные компаунды для защиты печатных плат. Параметры и методы испытаний согласно IPC-CC-830A | Да; Покрытие Conformal Coating, класс A | |||||||||||||
| степень защиты IP | IP20 | |||||||||||||
| конструкция, размеры и масса | ||||||||||||||
| формат модуля | Компактный узел S7-300 двойной ширины | |||||||||||||
| ширина | 80 mm | |||||||||||||
| высота | 125 mm | |||||||||||||
| глубина | 120 mm | |||||||||||||
| масса нетто | 0,4 kg | |||||||||||||
| характеристики, функции, компоненты изделия / общий | ||||||||||||||
| число модулей | ||||||||||||||
| ● примечание | Количество TIM на S7-300/S7-400: 1 | |||||||||||||
| длина кабеля | ||||||||||||||
| ● при интерфейсе RS 232 / макс. | 6 m | |||||||||||||
| ● при интерфейсе RS 485 / макс. | 30 m | |||||||||||||
| паспортные параметры / связь S7 | ||||||||||||||
| число возможных соединений / для связи S7 | ||||||||||||||
| ● макс. | 5; Только по LAN | |||||||||||||
| ● при соединениях программного устройства / макс. | 2 | |||||||||||||
| ● при соединениях OP / макс. | 1 | |||||||||||||
| сервис | ||||||||||||||
| ● связь программное устройство/ панель оператора | Да | |||||||||||||
| паспортные параметры / телеуправление | ||||||||||||||
| пригодность к использованию | ||||||||||||||
| ● узловая станция | Да | |||||||||||||
| ● подстанция | Да | |||||||||||||
| ● центр управления TIM | Да | |||||||||||||
| протокол / поддерживается | ||||||||||||||
| ● DNP3 | Да | |||||||||||||
| ● Modbus RTU | Да | |||||||||||||
| функция изделия / буферизация данных при потере связи | Да; 200 000 точек данных на одно ведущее устройство | |||||||||||||
| число ведущих устройств DNP3 | ||||||||||||||
| ● при Ethernet / макс. | 8 | |||||||||||||
| ● при интерфейсе RS 232 / макс. | 1 | |||||||||||||
| число устройств Modbus RTU / макс. | 1 | |||||||||||||
| функции изделия / управление, конфигурирование, проектирование | ||||||||||||||
| конфигурационное программное обеспечение | ||||||||||||||
| ● требуется | SINAUT ST7 ES | |||||||||||||
| место сохранения / конфигурационных данных TIM | В ЦП или TIM | |||||||||||||
| функции изделия / время | ||||||||||||||
| компонент изделия / аппаратные часы реального времени | Да | |||||||||||||
| характеристика изделия / буферизованные аппаратные часы реального времени | Да | |||||||||||||
| точность хода / аппаратных часов реального времени / за день / макс. | 4 s | |||||||||||||
| синхронизация времени | ||||||||||||||
| ● от сервера NTP | Да | |||||||||||||
| дополнительная информация / веб-ссылки | ||||||||||||||
| интернет-ссылка | ||||||||||||||
| ● к веб-сайту: помощь при выборе проводов и штекеров | https://support.industry.siemens.com/cs/ww/de/view/109766358 | |||||||||||||
| ● на веб-страницу: ассистент выбора TIA Selection Tool | https://www.siemens.com/tstcloud | |||||||||||||
| ● на веб-сайт: промышленная связь | https://www.siemens.com/simatic-net | |||||||||||||
| ● на веб-страницу: SiePortal | https://sieportal.siemens.com/ | |||||||||||||
| ● на веб-сайт: база данных изображений | https://www.automation.siemens.com/bilddb | |||||||||||||
| ● на веб-сайт: менеджер скачивания CAx | https://siemens.com/cax | |||||||||||||
| ● на веб-сайт: Industry Online Support | https://support.industry.siemens.com | |||||||||||||
| сведения о безопасности | ||||||||||||||
| информация о безопасности | Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7) | |||||||||||||
| Разрешения / Сертификаты | ||||||||||||||
|
||||||||||||||
| последнее изменение: | 04.12.2025 | |||||||||||||
|
