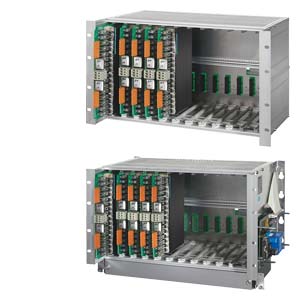

Siemens 6BK1700-2AA00-0AA1 пуско-регулирующая аппаратура

Name: Siemens 6BK1700-2AA00-0AA1 пуско-регулирующая аппаратура
Brand: Siemens
Availability: InStock

HS 716 МОДУЛЬS SUBRACK (19/12 MBIT/S) FOR THE INTEGRATION OF 12 POWER MODULES (6BK1700-2BA70-0AA0) POWER MODULE IS CONNECTED VIA DIRECT CONNECTOR ON A BUS BOARD, WHICH IS MOUNTED ON THE REAR OF THE SUBRACK. CONTROL MODULE WITH DPC31 ASIC FOR PROFIBUS CONNECTION IS ALSO MOUNTED ON REAR

Купить 6BK17002AA000AA1 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

Цена: по запросу

Технические характеристики 6BK17002AA000AA1

***spare part*** SIPLUS HCS716I rack - swing frame version - For holding up to 12 power output modules LA716, LA716I and LA716I HP

Вид конструкции/монтаж

Вид крепления

на поворотной раме

Монтажное положение

горизонтально

Вид вентиляции

Самовентиляция и принудительная вентиляция

Напряжение питания

Вид напряжения питания

перем. ток

Номинальное значение (перем. ток)

230 V

Сетевая частота

● Номинальное значение 50 Гц

Да

● Номинальное значение 60 Гц

Да

● Относительный симметричный допуск

5 %

Перемыкание при отказе сетевого питания и отключении напряжения

● Время перемыкания при отказе сетевого питания и отключении напряжения

20 ms

● Время повторной готовности после отказа сети, тип.

1 s

Соединения

● Исполнение электрического соединения для напряжения питания

штекер 2-полюсный

— Подсоединяемые сечения одного провода

1 x (0,2 ... 2,5 мм²)

— Подсоединяемые сечения тонкожильного провода с обработкой концов жил

1 x (0,25 ... 2,5 мм²)

— Подсоединяемые сечения для проводов AWG

24 ... 12

Мощность

Принятый КПД

15 W

Конфигурация аппаратного обеспечения

Вид индикации мощности подключаемой

LA716 / LA716I / LA716I HP

Нагружаемость стойки с вентилятором, макс.

176 kW

Нагружаемость стойки без вентилятора, макс.

67 kW

Гнезда

● Число гнезд

Интерфейсы

Интерфейсы/тип шины

PROFIBUS DP

● Макс. скорости передачи данных

12 Mbit/s

● Исполнение электрического соединения

9-полюсное гнездо Sub-D

Протоколы

PROFIBUS DP

Да

Аварийные сигналы/диагностика/информация о состоянии

Количество индикаций состояния

Светодиод индикации состояния

светодиод зеленый = рабочая индикация, светодиод красный = индикация ошибки

Изоляция

Категория перенапряжения

III

Степень загрязнения

ЭМС

Излучение помех ЭМС

по EN 61000-6-4:2007 + A1:2011

электростатический разряд в соответствии с IEC 61000-4-2

4 кВ контактный разряд / 8 кВ воздушный разряд

привязанный к полю ввод помех в соответствии с IEC 61000-4-3

10 В/м (80 - 1 000 МГц), 3 В/м (1,4 - 2,0 ГГц), 1 В/м (2,0 - 2,7 ГГц)

привязанный к линии ввод помех через пакет импульсов в соответствии с IEC 61000-4-4

2 кВ напряжение шины питания / 2 кВ сигнальной шины

привязанный к линии ввод помех через импульсное перенапряжение в соответствии с IEC 61000-4-5

на линиях снабжения: 1 кВ симметрично, 2 кВ несимметрично, линия PROFIBUS несимметрично 1 кВ

привязанный к линии ввод помех через подачу высокой частоты в соответствии с IEC 61000-4-6

10 В в частотном диапазоне от 0,15 ... 80 МГц, модуляция 80 % AM с 1 кГц, критерий оценки A

Степень защиты и класс защиты

Степень защиты IP

IP00

Стандарты, допуски, сертификаты

Сертификат соответствия

CE, KCC

Маркировка CE

Да

Допуск КС

Да

EAC (ранее ГОСТ-Р)

Да

Соответствие Директиве об ограничении применения опасных веществ в электрических и электронных приборах (RoHS) Китай

Да

условное обозначение согласно МЭК 81346-2 (2009)

Окружающие условия

Температура окружающей среды при эксплуатации

● мин.

0 °C

● макс.

55 °C

Температура окружающей среды при хранении/транспортировке

● Хранение, мин.

-40 °C

● Хранение, макс.

70 °C

● Транспортировка, мин.

-40 °C

● Транспортировка, макс.

70 °C

Давление воздуха согласно IEC 60068-2-13

● Эксплуатация. мин.

860 hPa

● Эксплуатация, макс.

1 080 hPa

● Хранение, мин.

660 hPa

● Хранение, макс.

1 080 hPa

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

2 000 m

Относительная влажность воздуха

● Эксплуатация при 25 °C, макс.

95 %

Испытание на ударную нагрузку

● Ударостойкость во время эксплуатации по IEC 60068-2-27

15 г / 11 мс / 3 удара/ось

● Ударостойкость во время хранения по IEC 60068-2-29

25 г / 6 мс, 1 000 ударов/ось

Размеры

Ширина

483 mm

Высота

265,5 mm

Глубина

350 mm

Классификации

	Версия	Классификация
eClass	14	27-24-40-03
eClass	12	27-24-40-03
eClass	9.1	27-24-40-03
eClass	9	27-24-40-03
eClass	8	27-24-26-03
eClass	7.1	27-24-26-03
eClass	6	27-24-26-03
ETIM	10	EC002983
ETIM	9	EC002983
ETIM	8	EC002983
ETIM	7	EC002983
IDEA	4	3560
UNSPSC	15	32-15-17-04
