Siemens SIPLUS/SIRIUS HCS Системы управления нагревом

Обзор

Промышленные системы управления нагревом SIRIUS HCS и их специализированные климатические модификации SIPLUS HCS (Heating Control Systems) представляют собой интеллектуальные программно-аппаратные комплексы для прецизионного управления промышленными нагревательными элементами, ТЭНами и коротковолновыми инфракрасными излучателями. В данный раздел каталога включено полное семейство оборудования с префиксами заказных номеров 6BK17 и 6BK19. Системы HCS объединяют силовой коммутационный каскад, датчики контроля тока, цепи защиты и сетевые интерфейсы связи в единых модульных блоках, обеспечивая максимальную энергоэффективность технологических процессов термоформования, сушки и плавки.

Особенности конструкции и модификации

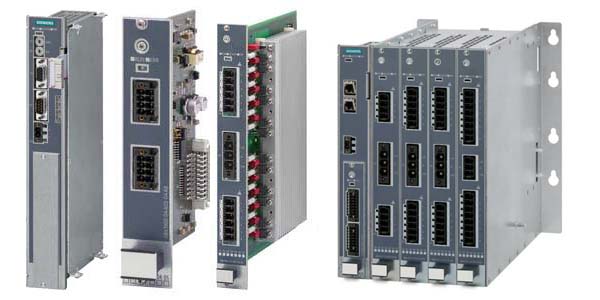

Модульная архитектура CIM и POM: Архитектура систем базируется на разделении функций. Центральные интерфейсные модули CIM (Central Interface Module) отвечают за связь с верхним уровнем автоматизации, а модули выходной мощности POM (Power Output Module) осуществляют непосредственную коммутацию нагрузки.
Широкий выбор сетевых протоколов: Интерфейсные блоки поддерживают бесшовную интеграцию в промышленные сети по протоколам PROFINET, PROFIBUS DP, а также EtherNet/IP, что позволяет гибко настраивать профили нагрева из любых современных ПЛК.
Разнообразие конструктивных линеек: Каталог включает компактную серию HCS4200 / HS716 для оптимизации пространства внутри шкафа, сверхмощную серию HCS4300 с возможностью прямого монтажа силовых блоков на сборные шины питания (внутренний шаг IFC), а также автономные пыле- и влагозащищенные блоки HCS3200 (IP65).
Встроенная интеллектуальная диагностика: Модули выходов POM непрерывно контролируют протекающий ток и напряжение. Система мгновенно фиксирует и передает на верхний уровень информацию о перегорании отдельного предохранителя, обрыве цепи ТЭНа или пробое тиристора.

Преимущества использования

Существенная экономия электроэнергии: За счет применения передовых алгоритмов управления (полупериодный режим коммутации или фазовое управление) системы минимизируют пиковые броски тока в сети при включении мощных нагревательных полей.
Сокращение затрат на проектирование и монтаж: Интеграция силовых ключей, предохранителей и диагностических плат в одном блоке POM заменяет десятки отдельных пускателей, реле, клемм и кабельных трасс, сокращая время сборки шкафа до 70%.
Высокая точность поддержания температуры: Быстрое время отклика и прецизионное переключение каналов позволяют использовать HCS на самых капризных участках производства, например, при выдуве ПЭТ-тары или формовании тонких пластиков.
Полная сервисная поддержка: Наличие оригинальных запасных частей (плавких предохранителей, вентиляторов охлаждения, специализированных кабельных шлейфов связи) гарантирует быструю ремонтопригодность системы без необходимости замены дорогих силовых модулей целиком.

Область применения

Производство пластмасс и термоформование: Управление многозонным нагревом матриц в термопластавтоматах, экструдерах, машинах для выдува бутылок и вакуум-формовочных линиях.
Автомобильная промышленность: Сушка лакокрасочных покрытий кузовов автомобилей, нагрев элементов обшивки салона при прессовании и склеивании.
Пищевая и упаковочная индустрия: Запечатывание блистеров, термоусадка пленки на паллетах, поддержание температуры в промышленных хлебопекарных печах.
Стекольное и полупроводниковое производство: Управление высокотемпературными печами для закалки стекла, сушки керамических элементов и производства кремниевых пластин.
