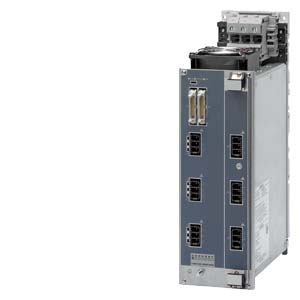

Siemens 6BK1943-2CA00-0AA2 пуско-регулирующая аппаратура

Name: Siemens 6BK1943-2CA00-0AA2 пуско-регулирующая аппаратура
Brand: Siemens
Availability: InStock

SIPLUS HCS4300 POM4320 модуль силовых выходов для монтажа на заднюю панель шкафа (IEC). 9 силовых выходов с макс. мощностью 7680Вт (в зависимости от пускового тока источника, ограничение может быть макс. 4000Вт)

Купить 6BK19432CA000AA2 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

Цена: по запросу

Технические характеристики 6BK19432CA000AA2

***spare part*** SIPLUS HCS4300 POM4320 rear panel mounting (IEC) with 9 outputs each max. 6400 W (at 400 V AC)

Общая информация

Обозначение типа продукта

POM4320 Монтаж на тыльной стенке (IEC)

Вид конструкции/монтаж

Вид крепления

Монтаж на тыльной стенке

Монтажное положение

вертикальная установка

Вид вентиляции

собственная вентиляция

Напряжение питания

Вид напряжения питания

перем. ток

Расчетное значение (AC)

400 V; Фаза - фаза

● Относительный отрицательный допуск

10 %

● Относительный положительный допуск

30 %

Расчетное значение 2 (перем. тока)

480 V; Фаза - фаза

● Относительный отрицательный допуск

25 %

● Относительный положительный допуск

8 %

Сетевая частота

● Номинальное значение 50 Гц

Да

● Номинальное значение 60 Гц

Да

● Относительный симметричный допуск

5 %

Перемыкание при отказе сетевого питания и отключении напряжения

● Время повторной готовности после отказа сети, тип.

1 s

Соединения

● Исполнение электрического соединения для напряжения питания

Монтаж на трехполюсной сборной шине + РЕ

Входное напряжение

исполнение электроснабжения электронного оборудования

Питание через CIM

Мощность

Принятая активная мощность, макс.

8 W

Силовая электроника

Вид нагрузки

омическая нагрузка

Нагружаемость по мощности, макс.

57,6 kW; При 400 В перем. тока

● при межфазном соединении с вентилятором при 40°C, макс.

57,6 kW; При 400 В перем. тока

Коммутационная способность по току на фазу, макс.

83 A

Управление нагревательными элементами

● Полупериодное управление

Да

● Плавный пуск

Да

● Передний фронт фазы

Да

Способ подключения нагрузки

● Соединение звездой с нейтралью (1-фазное)

Нет

● Соединение разомкнутым треугольником (1-фазное)

Да; Предохранитель обратного контура - в комплекте

● соединение в замкнутый треугольником (2-фазное)

Нет

● Соединение замкнутым треугольником (3-фазное)

Нет

● Соединение звездой без нейтрали (2-фазное)

Нет

● соединение звездой без нейтрали (3-фазное)

Нет

● 2-полюсная коммутация

Нет

Предварительная уставка

● Процентов

Да

● Ватт

Нет

Мощность подогрева

● Вид выходов

● Количество нагревательных элементов на каждый выход, макс.

● Выходное напряжение для мощности подогрева

400 V

● Выходное напряжение 2 для мощности подогрева

480 V

● Нагружаемость по мощности на выход, мин.

200 W; При 400 В перем. тока

● Нагружаемость по мощности на выход, макс.

6 400 W; При 400 В перем. тока

— для нагревательных элементов с большим током включения, макс.

4 000 W; При 400 В перем. тока

● Выходной ток для мощности нагрева

16 A; макс.

● Значение плавления I2t

250 A²·s

● Исполнение защиты от короткого замыкания на выход

плавкий предохранитель 16 A

● Исполнение защиты от перенапряжения

Диод Transil

Соединения

● Исполнение электрического подсоединения на выходе для нагревания и вентилятора

штекерная клемма, 3-пол., с пружинным зажимом, втычная

— Подсоединяемые сечения одного провода

1 x (0,2 ... 10 мм²)

— Подсоединяемые сечения тонкожильного провода с обработкой концов жил

1 x (0,25 ... 6 мм²)

— Подсоединяемые сечения для проводов AWG многопроводных

1 x (24 ... 8)

Интерфейсы

Интерфейсы/тип шины

системный интерфейс

Аварийные сигналы/диагностика/информация о состоянии

Количество индикаций состояния

Светодиод индикации состояния

Светодиод зеленый = готовность, светодиод желтый = нагрев вкл./выкл., светодиод красный = ошибки на канал

Диагностическая функция

Диагностика напряжения

Диагностика

● Срабатывание предохранителя

Да

● Потеря нагрузки

Да

● Ошибка симистора

Да

● Порог отключения, внутренняя температура устройства

Да

● параллельно включаемые нагревательные элементы

Нет

● Ошибка вращающегося поля

Да

● Ошибка связи

Да

● Электропитание не подключено

Да

● Сетевое напряжение вне допустимого диапазона

Да

● Частота вне допустимого диапазона

Да

● Чрезмерно высокий ток утечки

Нет

Встроенные функции

Функции контроля

● Контроль температуры

Да

● Исполнение контроля температуры

Термистор

Функции измерения

● Измерение напряжения

Да

● Регистрация тока

Нет

● Регистрация тока утечки

Нет

Гальваническая развязка

Исполнение разделения потенциала

Оптопара и защитное полное сопротивление между основной цепью тока и PELV

между выходами

Нет

Изоляция

Категория перенапряжения

III

Степень загрязнения

ЭМС

Излучение помех ЭМС

Граничное значение по IEC 61000-6-4:2007 + A1:2011

электростатический разряд в соответствии с IEC 61000-4-2

4 кВ контактный разряд / 8 кВ воздушный разряд

привязанный к полю ввод помех в соответствии с IEC 61000-4-3

10 В/м (80 - 1 000 МГц), 3 В/м (1,4 - 2,0 ГГц), 1 В/м (2,0 - 2,7 ГГц)

привязанный к линии ввод помех через пакет импульсов в соответствии с IEC 61000-4-4

Линии электропитания 2 кВ, силовые линии 2 кВ

привязанный к линии ввод помех через импульсное перенапряжение в соответствии с IEC 61000-4-5

на линиях питания и силовых линиях: 1 кВ симметрично, 2 кВ несимметрично

привязанный к линии ввод помех через подачу высокой частоты в соответствии с IEC 61000-4-6

10 V (0,15 ... 80 MHz)

Степень защиты и класс защиты

Степень защиты IP

IP20

Стандарты, допуски, сертификаты

Маркировка CE

Да

Допуск UL

Нет

RCM (ранее C-TICK)

Да

Допуск КС

Да

EAC (ранее ГОСТ-Р)

Да

Соответствие Директиве об ограничении применения опасных веществ в электрических и электронных приборах (RoHS) Китай

Да

условное обозначение согласно МЭК 81346-2 (2009)

Окружающие условия

Температура окружающей среды при эксплуатации

● мин.

0 °C

● макс.

55 °C

Температура окружающей среды при хранении/транспортировке

● Хранение, мин.

-25 °C

● Хранение, макс.

70 °C

● Транспортировка, мин.

-25 °C

● Транспортировка, макс.

70 °C

Давление воздуха согласно IEC 60068-2-13

● Эксплуатация. мин.

860 hPa

● Эксплуатация, макс.

1 080 hPa

● Хранение, мин.

660 hPa

● Хранение, макс.

1 080 hPa

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

2 000 m

Относительная влажность воздуха

● Эксплуатация при 25 °C, макс.

95 %

● Эксплуатация при 50 °C, макс.

50 %; 95 % при 25 °C, линейное уменьшение до 50 % при 50 °C

Колебания

● Устойчивость к вибрации во время эксплуатации по IEC 60068-2-6

10 ... 58 Гц / 0,075 мм, 58 ... 150 Гц / 1 г

● Устойчивость к вибрации во время хранения по IEC 60068-2-6

5 ... 8,5 Гц / 3,5 мм, 8,5 ... 500 Гц / 1 г

Испытание на ударную нагрузку

● Ударостойкость во время эксплуатации по IEC 60068-2-27

15 г / 11 мс / 3 удара/ось

● Ударостойкость во время хранения по IEC 60068-2-29

25 г / 6 мс, 1 000 ударов/ось

Размеры

Ширина

104 mm

Высота

344 mm

Глубина

217 mm

Классификации

	Версия	Классификация
eClass	14	27-24-40-01
eClass	12	27-24-40-01
eClass	9.1	27-24-40-01
eClass	9	27-24-40-01
eClass	8	27-24-26-90
eClass	7.1	27-24-26-90
eClass	6	27-24-26-90
ETIM	10	EC002982
ETIM	9	EC002982
ETIM	8	EC002982
ETIM	7	EC002982
IDEA	4	3567
UNSPSC	15	32-15-17-05
