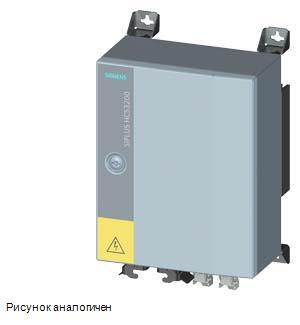

Siemens 6BK1932-0AA00-0AA0 пуско-регулирующая аппаратура

Name: Siemens 6BK1932-0AA00-0AA0 пуско-регулирующая аппаратура
Brand: Siemens
Availability: InStock

SIPLUS HCS3200 - компактная система управления нагревом с пылевлагозащитой IP65 и сертификацией UL. 9 силовых выходов с максимальной мощностью 4000Вт каждый. Внимание: разъёмы не включены в объём поставки.

Купить 6BK19320AA000AA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

Цена: по запросу

Технические характеристики 6BK19320AA000AA0

***spare part*** SIPLUS HCS3200 compact heating control in degree of protection IP65 and UL Recognized certification. 9 power outputs max. 4000 W each. Please note: mating connectors are not included in scope of supply

Общая информация

Обозначение типа продукта

HCS3200

Вид конструкции/монтаж

Вид крепления

винтовое крепление

Монтажное положение

вертикальная установка

Вид вентиляции

собственная вентиляция

Напряжение питания

Вид напряжения питания

перем. ток

Расчетное значение (AC)

400 V

● Относительный отрицательный допуск

10 %

● Относительный положительный допуск

10 %

Сетевая частота

● Номинальное значение 50 Гц

Да

● Номинальное значение 60 Гц

Да

● Относительный симметричный допуск

5 %

Соединения

● Исполнение электрического соединения для напряжения питания

Штекер, 2-полюсный + PE

— Подсоединяемые сечения тонкожильного провода с обработкой концов жил

2 x (6 ... 25 мм²) и 1 x PE (6 ... 16 мм²)

— Подсоединяемые сечения для проводов AWG

2x (8 ... 4)

Входное напряжение

исполнение электроснабжения электронного оборудования

внеш.

Напряжение питания для электроники

24 V

относительный симметричный допуск входного напряжения

20 %

Входной ток

Потребление тока для электроники, макс.

0,25 A

Силовая электроника

Вид нагрузки

омическая нагрузка

Нагружаемость по мощности, макс.

25,2 kW

Коммутационная способность по току на фазу, макс.

63 A

Отключающая способность предельный ток короткого замыкания (Icu) при 400 В

25 kA

номинальный условный ток короткого замыкания (Iq)

25 kA

Управление нагревательными элементами

● Исполнение системы управления нагревательными элементами

Система управления полуволнами

Мощность подогрева

● Вид выходов

● Количество нагревательных элементов на каждый выход, макс.

● Выходное напряжение для мощности подогрева

400 V

● Нагружаемость по мощности на выход, мин.

200 W

● Нагружаемость по мощности на выход, макс.

4 000 W

● Выходной ток для мощности нагрева

10 A

● Исполнение защиты от короткого замыкания на выход

плавкий предохранитель 15 A

Управление вентилятора

● Вид выходов

Соединения

● Исполнение электрического соединения для основной цепи тока

штекер 5-полюсный

● Исполнение электрического подсоединения на выходе для нагревания и вентилятора

Штекер, 20-полюсный + PE

— Подсоединяемые сечения тонкожильного провода с обработкой концов жил

18 x (1,5 ... 4 мм²), 1 x PE (1,5 ... 16 мм²)

— Подсоединяемые сечения для проводов AWG многопроводных

18x (18 ... 12)

Интерфейсы

Интерфейсы/тип шины

PROFIBUS DP

● Макс. скорости передачи данных

12 Mbit/s

● Исполнение электрического соединения

ECOFAST

Протоколы

PROFIBUS DP

Да

Аварийные сигналы/диагностика/информация о состоянии

Количество индикаций состояния

Светодиод индикации состояния

светодиод зеленый = рабочая индикация, светодиод красный = индикация ошибки

Диагностическая функция

Диагностика напряжения

Диагностика

● Обрыв провода

Да

● Срабатывание предохранителя

Да

● Потеря нагрузки

Да

Встроенные функции

Функции контроля

● Контроль температуры

Да

● Исполнение контроля температуры

Термистор

Функции измерения

● Измерение напряжения

Да

Гальваническая развязка

Исполнение разделения потенциала

Оптопара между основной цепью тока и PELV

между выходами

Нет

Изоляция

Категория перенапряжения

III

Степень загрязнения

ЭМС

Излучение помех ЭМС

по IEC 61000-6-4:2007 + A1:2011

электростатический разряд в соответствии с IEC 61000-4-2

4 кВ контактный разряд / 8 кВ воздушный разряд

привязанный к полю ввод помех в соответствии с IEC 61000-4-3

10 В/м (80 - 1 000 МГц), 3 В/м (1,4 - 2,0 ГГц), 1 В/м (2,0 - 2,7 ГГц)

привязанный к линии ввод помех через пакет импульсов в соответствии с IEC 61000-4-4

2 кВ линии напряжения / 1 кВ сигнальные линии

привязанный к линии ввод помех через импульсное перенапряжение в соответствии с IEC 61000-4-5

на линиях снабжения: 1 кВ симметрично, 2 кВ несимметрично, (питание 24 В постоянного тока только с внешними защитными средствами) на линию PROFIBUS: несимметрично 1 кВ

привязанный к линии ввод помех через подачу высокой частоты в соответствии с IEC 61000-4-6

10 V (0,15 ... 80 MHz)

Степень защиты и класс защиты

Степень защиты IP

IP65

Стандарты, допуски, сертификаты

Маркировка CE

Да

Допуск UL

Да

Допуск КС

Да

EAC (ранее ГОСТ-Р)

Да

Соответствие Директиве об ограничении применения опасных веществ в электрических и электронных приборах (RoHS) Китай

Да

условное обозначение согласно МЭК 81346-2 (2009)

Окружающие условия

Температура окружающей среды при эксплуатации

● мин.

0 °C

● макс.

50 °C

Температура окружающей среды при хранении/транспортировке

● Хранение, мин.

-40 °C

● Хранение, макс.

70 °C

● Транспортировка, мин.

-40 °C

● Транспортировка, макс.

70 °C

Давление воздуха согласно IEC 60068-2-13

● Эксплуатация. мин.

860 hPa

● Эксплуатация, макс.

1 080 hPa

● Хранение, мин.

660 hPa

● Хранение, макс.

1 080 hPa

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

2 000 m

Относительная влажность воздуха

● Эксплуатация при 25 °C, макс.

95 %

● Эксплуатация при 50 °C, макс.

50 %

Колебания

● Устойчивость к вибрации во время эксплуатации по IEC 60068-2-6

10 ... 58 Гц / 0,15 мм, 58 ... 150 Гц / 1 г

● Устойчивость к вибрации во время хранения по IEC 60068-2-6

5 ... 9 Гц / 3,5 мм, 9 ... 500 Гц / 1 г

Испытание на ударную нагрузку

● Ударостойкость во время эксплуатации по IEC 60068-2-27

15 г / 11 мс / 3 удара/ось

● Ударостойкость во время хранения по IEC 60068-2-29

25 г / 6 мс, 1 000 ударов/ось

Размеры

Ширина

300 mm

Высота

380 mm

Глубина

200 mm

Классификации

	Версия	Классификация
eClass	14	27-24-40-01
eClass	12	27-24-40-01
eClass	9.1	27-24-40-01
eClass	9	27-24-40-01
eClass	8	27-24-26-90
eClass	7.1	27-24-26-90
eClass	6	27-24-26-90
ETIM	10	EC002982
ETIM	9	EC002982
ETIM	8	EC002982
ETIM	7	EC002982
IDEA	4	3567
UNSPSC	15	32-15-17-05
