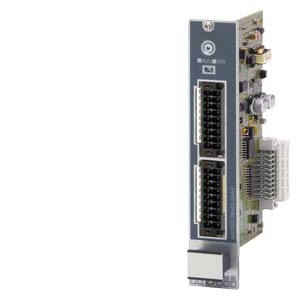

Siemens 6BK1900-0BA00-0AA0 пуско-регулирующая аппаратура

Name: Siemens 6BK1900-0BA00-0AA0 пуско-регулирующая аппаратура
Brand: Siemens
Availability: InStock

SIPLUS HCS4000 модуль ввода/вывода DI/DO с 8 дискретными выходами и 8 конфигурируемыми входами или выходами

Купить 6BK19000BA000AA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

Цена: по запросу

Технические характеристики 6BK19000BA000AA0

***spare part*** SIPLUS HCS4000 I/O module DI/DQ with 8 digital outputs and 8 configurable digital inputs or outputs

Общая информация

Обозначение типа продукта

PM4000 DI/DO

Вид конструкции/монтаж

Вид крепления

Винтовое крепление на CIM

Монтажное положение

вертикальная установка

Вид вентиляции

Принудительная вентиляция

Напряжение питания

Осуществление электроснабжения

Питание через CIM

Мощность

Принятая активная мощность, макс.

1 W

Цифровые входы

Число входов

Соединения

● Исполнение электрического соединения на цифровых входах

штекерная клемма, 18-пол., с пружинным зажимом, втычная

— Подсоединяемые сечения одного провода

1 x (0,2 ... 1,5 мм²)

— Подсоединяемые сечения тонкожильного провода с обработкой концов жил

1 x (0,25 ... 1,5 мм²)

— Подсоединяемые сечения для проводов AWG

1x (24 ... 16)

Цифровые выводы

Вид цифровых выходов

Halbleiterausgang (High Side Switch)

Вид выходов

Характеристика переключения

моностабильный

устойчивое при коротких замыканиях

Да

Выходное напряжение

● Вид выходного напряжения

● Номинальное значение (пост. ток)

24 V

● мин. допустимое напряжение на выходе

19,2 V

● макс. допустимое напряжение на выходе

28,8 V

Выходной ток

● для сигнала "1", диапазон допустимых значений, макс.

500 mA

Соединения

● Исполнение электрического соединения на цифровых выходах

штекерная клемма, 18-пол., с пружинным зажимом, втычная

— Подсоединяемые сечения одного провода

1 x (0,2 ... 1,5 мм²)

— Подсоединяемые сечения тонкожильного провода с обработкой концов жил

1 x (0,25 ... 1,5 мм²)

— Подсоединяемые сечения для проводов AWG

1x (24 ... 16)

● Исполнение электрического соединения для напряжения питания управления

штекерная клемма, 18-пол., с пружинным зажимом, втычная

— Подсоединяемые сечения провода с обработкой концов жил

1 x (0,25 ... 1,5 мм²)

— Подсоединяемые сечения для проводов AWG

1x (24 ... 16)

Интерфейсы

Интерфейсы/тип шины

системный интерфейс

Аварийные сигналы/диагностика/информация о состоянии

Количество индикаций состояния

Светодиод индикации состояния

Зеленый светодиод = готовность, красный светодиод = индикация неполадки, 1 светодиод желтый на выход: Светодиод вкл. - состояние H; светодиод выкл. - состояние L

Гальваническая развязка

между выходами и системным интерфейсом

Да

Изоляция

Категория перенапряжения

III

Степень загрязнения

ЭМС

Излучение помех ЭМС

Граничное значение по IEC 61000-6-4:2007 + A1:2011

электростатический разряд в соответствии с IEC 61000-4-2

4 кВ контактный разряд / 8 кВ воздушный разряд

привязанный к полю ввод помех в соответствии с IEC 61000-4-3

10 В/м (80 - 1 000 МГц), 3 В/м (1,4 - 2,0 ГГц), 1 В/м (2,0 - 2,7 ГГц)

привязанный к линии ввод помех через пакет импульсов в соответствии с IEC 61000-4-4

2 кВ сигнальные провода

привязанный к линии ввод помех через импульсное перенапряжение в соответствии с IEC 61000-4-5

Линии питания пост. тока: 0,5 кВ симметричные и несимметричные

привязанный к линии ввод помех через подачу высокой частоты в соответствии с IEC 61000-4-6

10 V (0,15 ... 80 MHz)

Степень защиты и класс защиты

Степень защиты IP

IP20

Стандарты, допуски, сертификаты

Маркировка CE

Да

Допуск UL

Да

RCM (ранее C-TICK)

Да

Допуск КС

Да

EAC (ранее ГОСТ-Р)

Да

Соответствие Директиве об ограничении применения опасных веществ в электрических и электронных приборах (RoHS) Китай

Да

условное обозначение согласно МЭК 81346-2 (2009)

Окружающие условия

Температура окружающей среды при эксплуатации

● мин.

0 °C

● макс.

55 °C

Температура окружающей среды при хранении/транспортировке

● Хранение, мин.

-25 °C

● Хранение, макс.

70 °C

● Транспортировка, мин.

-25 °C

● Транспортировка, макс.

70 °C

Давление воздуха согласно IEC 60068-2-13

● Эксплуатация. мин.

860 hPa

● Эксплуатация, макс.

1 080 hPa

● Хранение, мин.

660 hPa

● Хранение, макс.

1 080 hPa

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

2 000 m

Относительная влажность воздуха

● Эксплуатация при 25 °C, макс.

95 %

● Эксплуатация при 50 °C, макс.

50 %; 95 % при 25 °C, линейное уменьшение до 50 % при 50 °C

Колебания

● Устойчивость к вибрации во время эксплуатации по IEC 60068-2-6

10 ... 58 Гц / 0,075 мм, 58 ... 150 Гц / 1 г

● Устойчивость к вибрации во время хранения по IEC 60068-2-6

5 ... 8,5 Гц / 3,5 мм, 8,5 ... 500 Гц / 1 г

Испытание на ударную нагрузку

● Ударостойкость во время эксплуатации по IEC 60068-2-27

15 г / 11 мс / 3 удара/ось

● Ударостойкость во время хранения по IEC 60068-2-29

25 г / 6 мс, 1 000 ударов/ось

Размеры

Ширина

27 mm

Высота

141 mm

Глубина

110 mm

Классификации

	Версия	Классификация
eClass	14	27-24-40-04
eClass	12	27-24-40-04
eClass	9.1	27-24-40-04
eClass	9	27-24-40-04
eClass	8	27-24-26-04
eClass	7.1	27-24-26-04
eClass	6	27-24-26-04
ETIM	10	EC002984
ETIM	9	EC002984
ETIM	8	EC002984
ETIM	7	EC002984
IDEA	4	3566
UNSPSC	15	32-15-17-05
