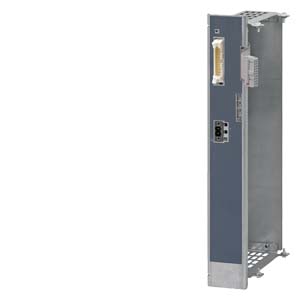

SIPLUS HCS4300 EM4315 модуль для расширения HCS4300 на 8 дополнительных силовых модулей (POM). Макс. расширение до 24 силовых модулей. Необходим 1 центральный интерфейсный модули (CIM) и 2 модуля для расширения (EM4315)
Цена: по запросу
|
|
***spare part*** SIPLUS HCS4300 EM4315 module for adding to HCS4300 configuration | |||||||||||||||||||||||||||||||||||||||||||
| Общая информация | ||||||||||||||||||||||||||||||||||||||||||||
| Обозначение типа продукта | EM4315 | |||||||||||||||||||||||||||||||||||||||||||
| Вид конструкции/монтаж | ||||||||||||||||||||||||||||||||||||||||||||
| Вид крепления | Винтовое крепление на POM | |||||||||||||||||||||||||||||||||||||||||||
| Монтажное положение | вертикальная установка | |||||||||||||||||||||||||||||||||||||||||||
| Вид вентиляции | Принудительная вентиляция | |||||||||||||||||||||||||||||||||||||||||||
| Напряжение питания | ||||||||||||||||||||||||||||||||||||||||||||
| Вид напряжения питания | DC | |||||||||||||||||||||||||||||||||||||||||||
| Номинальное значение (пост. ток) | 24 V | |||||||||||||||||||||||||||||||||||||||||||
| Относительный симметричный допуск напряжения питания | 20 % | |||||||||||||||||||||||||||||||||||||||||||
| Соединения | ||||||||||||||||||||||||||||||||||||||||||||
| ● Исполнение электрического соединения для напряжения питания | штекерная клемма, 2x 2-пол., с пружинным зажимом, втычная | |||||||||||||||||||||||||||||||||||||||||||
| — Подсоединяемые сечения одного провода | 1 x (0,2 ... 2,5 мм²) | |||||||||||||||||||||||||||||||||||||||||||
| — Подсоединяемые сечения тонкожильного провода с обработкой концов жил | 1 x (0,2 ... 2,5 мм²) | |||||||||||||||||||||||||||||||||||||||||||
| — Подсоединяемые сечения для проводов AWG | 1x (26 ... 12) | |||||||||||||||||||||||||||||||||||||||||||
| Мощность | ||||||||||||||||||||||||||||||||||||||||||||
| Принятый КПД | 1 W | |||||||||||||||||||||||||||||||||||||||||||
| Конфигурация аппаратного обеспечения | ||||||||||||||||||||||||||||||||||||||||||||
| Вид индикации мощности подключаемой | POM4320 | |||||||||||||||||||||||||||||||||||||||||||
| Гнезда | ||||||||||||||||||||||||||||||||||||||||||||
| ● Число гнезд | 0 | |||||||||||||||||||||||||||||||||||||||||||
| Интерфейсы | ||||||||||||||||||||||||||||||||||||||||||||
| Интерфейсы/тип шины | системный интерфейс | |||||||||||||||||||||||||||||||||||||||||||
| Протоколы | ||||||||||||||||||||||||||||||||||||||||||||
| PROFINET IO | Нет | |||||||||||||||||||||||||||||||||||||||||||
| PROFIBUS DP | Нет | |||||||||||||||||||||||||||||||||||||||||||
| EtherNet/IP | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Аварийные сигналы/диагностика/информация о состоянии | ||||||||||||||||||||||||||||||||||||||||||||
| Количество индикаций состояния | 1 | |||||||||||||||||||||||||||||||||||||||||||
| Светодиод индикации состояния | Зеленый светодиод = готовность | |||||||||||||||||||||||||||||||||||||||||||
| Изоляция | ||||||||||||||||||||||||||||||||||||||||||||
| Категория перенапряжения | III | |||||||||||||||||||||||||||||||||||||||||||
| Степень загрязнения | 2 | |||||||||||||||||||||||||||||||||||||||||||
| ЭМС | ||||||||||||||||||||||||||||||||||||||||||||
| Излучение помех ЭМС | Граничное значение по IEC 61000-6-4:2007 + A1:2011 | |||||||||||||||||||||||||||||||||||||||||||
| электростатический разряд в соответствии с IEC 61000-4-2 | 4 кВ контактный разряд / 8 кВ воздушный разряд | |||||||||||||||||||||||||||||||||||||||||||
| привязанный к полю ввод помех в соответствии с IEC 61000-4-3 | 10 В/м (80 - 1 000 МГц), 3 В/м (1,4 - 2,0 ГГц), 1 В/м (2,0 - 2,7 ГГц) | |||||||||||||||||||||||||||||||||||||||||||
| привязанный к линии ввод помех через пакет импульсов в соответствии с IEC 61000-4-4 | линии электропитания 2 кВ | |||||||||||||||||||||||||||||||||||||||||||
| привязанный к линии ввод помех через импульсное перенапряжение в соответствии с IEC 61000-4-5 | на линиях питания пост. тока: 0,5 кВ симметричные и несимметричные | |||||||||||||||||||||||||||||||||||||||||||
| привязанный к линии ввод помех через подачу высокой частоты в соответствии с IEC 61000-4-6 | 10 V (0,15 ... 80 MHz) | |||||||||||||||||||||||||||||||||||||||||||
| Степень защиты и класс защиты | ||||||||||||||||||||||||||||||||||||||||||||
| Степень защиты IP | IP20 | |||||||||||||||||||||||||||||||||||||||||||
| Стандарты, допуски, сертификаты | ||||||||||||||||||||||||||||||||||||||||||||
| Маркировка CE | Да | |||||||||||||||||||||||||||||||||||||||||||
| Допуск UL | Да | |||||||||||||||||||||||||||||||||||||||||||
| RCM (ранее C-TICK) | Да | |||||||||||||||||||||||||||||||||||||||||||
| Допуск КС | Да | |||||||||||||||||||||||||||||||||||||||||||
| EAC (ранее ГОСТ-Р) | Да | |||||||||||||||||||||||||||||||||||||||||||
| Соответствие Директиве об ограничении применения опасных веществ в электрических и электронных приборах (RoHS) Китай | Да | |||||||||||||||||||||||||||||||||||||||||||
| условное обозначение согласно МЭК 81346-2 (2009) | K | |||||||||||||||||||||||||||||||||||||||||||
| Окружающие условия | ||||||||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при эксплуатации | ||||||||||||||||||||||||||||||||||||||||||||
| ● мин. | 0 °C | |||||||||||||||||||||||||||||||||||||||||||
| ● макс. | 55 °C | |||||||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при хранении/транспортировке | ||||||||||||||||||||||||||||||||||||||||||||
| ● Хранение, мин. | -25 °C | |||||||||||||||||||||||||||||||||||||||||||
| ● Хранение, макс. | 70 °C | |||||||||||||||||||||||||||||||||||||||||||
| ● Транспортировка, мин. | -25 °C | |||||||||||||||||||||||||||||||||||||||||||
| ● Транспортировка, макс. | 70 °C | |||||||||||||||||||||||||||||||||||||||||||
| Давление воздуха согласно IEC 60068-2-13 | ||||||||||||||||||||||||||||||||||||||||||||
| ● Эксплуатация. мин. | 860 hPa | |||||||||||||||||||||||||||||||||||||||||||
| ● Эксплуатация, макс. | 1 080 hPa | |||||||||||||||||||||||||||||||||||||||||||
| ● Хранение, мин. | 660 hPa | |||||||||||||||||||||||||||||||||||||||||||
| ● Хранение, макс. | 1 080 hPa | |||||||||||||||||||||||||||||||||||||||||||
| Высота при эксплуатации относительно уровня моря | ||||||||||||||||||||||||||||||||||||||||||||
| ● Высота места установки над уровнем моря, макс. | 2 000 m | |||||||||||||||||||||||||||||||||||||||||||
| Относительная влажность воздуха | ||||||||||||||||||||||||||||||||||||||||||||
| ● Эксплуатация при 25 °C, макс. | 95 % | |||||||||||||||||||||||||||||||||||||||||||
| ● Эксплуатация при 50 °C, макс. | 50 %; 95 % при 25 °C, линейное уменьшение до 50 % при 50 °C | |||||||||||||||||||||||||||||||||||||||||||
| Колебания | ||||||||||||||||||||||||||||||||||||||||||||
| ● Устойчивость к вибрации во время эксплуатации по IEC 60068-2-6 | 10 ... 58 Гц / 0,075 мм, 58 ... 150 Гц / 1 г | |||||||||||||||||||||||||||||||||||||||||||
| ● Устойчивость к вибрации во время хранения по IEC 60068-2-6 | 5 ... 8,5 Гц / 3,5 мм, 8,5 ... 500 Гц / 1 г | |||||||||||||||||||||||||||||||||||||||||||
| Испытание на ударную нагрузку | ||||||||||||||||||||||||||||||||||||||||||||
| ● Ударостойкость во время эксплуатации по IEC 60068-2-27 | 15 г / 11 мс / 3 удара/ось | |||||||||||||||||||||||||||||||||||||||||||
| ● Ударостойкость во время хранения по IEC 60068-2-29 | 25 г / 6 мс, 1 000 ударов/ось | |||||||||||||||||||||||||||||||||||||||||||
| Размеры | ||||||||||||||||||||||||||||||||||||||||||||
| Ширина | 56 mm | |||||||||||||||||||||||||||||||||||||||||||
| Высота | 285 mm | |||||||||||||||||||||||||||||||||||||||||||
| Глубина | 122 mm | |||||||||||||||||||||||||||||||||||||||||||
| Классификации | ||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
| Разрешения / Сертификаты | ||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
| последнее изменение: | 01.07.2025 | |||||||||||||||||||||||||||||||||||||||||||
