Siemens 6BK1942-1BA00-0AA0 пуско-регулирующая аппаратура

Name: Siemens 6BK1942-1BA00-0AA0 пуско-регулирующая аппаратура
Brand: Siemens
Availability: InStock

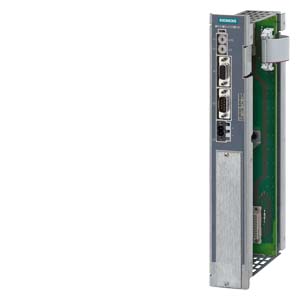

SIPLUS HCS4200 CIM4210 центральный интерфейсный модуль для подключения PROFIBUS

Купить 6BK19421BA000AA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

Цена: по запросу

Технические характеристики 6BK19421BA000AA0

***spare part*** SIPLUS HCS4200 CIM4210 central interface module with PROFIBUS communication

Общая информация

Обозначение типа продукта

CIM4210

Вид конструкции/монтаж

Вид крепления

Винтовое крепление на стойке

Монтажное положение

вертикальная установка

Вид вентиляции

Принудительная вентиляция

Напряжение питания

Вид напряжения питания

Номинальное значение (пост. ток)

24 V

Относительный симметричный допуск напряжения питания

20 %

Соединения

● Исполнение электрического соединения для напряжения питания

штекерная клемма, 2x 2-пол., с пружинным зажимом, втычная

— Подсоединяемые сечения одного провода

1 x (0,2 ... 2,5 мм²)

— Подсоединяемые сечения тонкожильного провода с обработкой концов жил

1 x (0,2 ... 2,5 мм²)

— Подсоединяемые сечения для проводов AWG

1x (26 ... 12)

Мощность

Принятый КПД

3 W

Конфигурация аппаратного обеспечения

Вид индикации мощности подключаемой

POM4220

Гнезда

● Число гнезд

Интерфейсы

Интерфейсы/тип шины

PROFIBUS DP

Макс. скорости передачи данных

12 Mbit/s

PROFIBUS DP

● Исполнение электрического соединения

9-полюсное гнездо Sub-D

Протоколы

PROFINET IO

Нет

PROFIBUS DP

Да

EtherNet/IP

Нет

Аварийные сигналы/диагностика/информация о состоянии

Количество индикаций состояния

Светодиод индикации состояния

Светодиод зеленый = готовность, светодиод желтый = нагрев вкл./выкл., светодиод красный = индикация ошибки

Изоляция

Категория перенапряжения

III

Степень загрязнения

ЭМС

Излучение помех ЭМС

Граничное значение по IEC 61000-6-4:2007 + A1:2011

электростатический разряд в соответствии с IEC 61000-4-2

4 кВ контактный разряд, 8 кВ разряд в воздухе

привязанный к полю ввод помех в соответствии с IEC 61000-4-3

10 В/м (80 - 1 000 МГц), 3 В/м (1,4 - 2,0 ГГц), 1 В/м (2,0 - 2,7 ГГц)

привязанный к линии ввод помех через пакет импульсов в соответствии с IEC 61000-4-4

2 кВ линии напряжения питания / 2 кВ линии PROFIBUS

привязанный к линии ввод помех через импульсное перенапряжение в соответствии с IEC 61000-4-5

Линии питания пост. тока: 0,5 кВ симметричные и несимметричные, линии PROFIBUS: 1 кВ несимметричные

привязанный к линии ввод помех через подачу высокой частоты в соответствии с IEC 61000-4-6

10 V (0,15 ... 80 MHz)

Степень защиты и класс защиты

Степень защиты IP

IP20

Стандарты, допуски, сертификаты

Маркировка CE

Да

Допуск UL

Да

RCM (ранее C-TICK)

Да

EAC (ранее ГОСТ-Р)

Да

Соответствие Директиве об ограничении применения опасных веществ в электрических и электронных приборах (RoHS) Китай

Да

Окружающие условия

Температура окружающей среды при эксплуатации

● мин.

0 °C

● макс.

55 °C

Температура окружающей среды при хранении/транспортировке

● Хранение, мин.

-25 °C

● Хранение, макс.

70 °C

● Транспортировка, мин.

-25 °C

● Транспортировка, макс.

70 °C

Давление воздуха согласно IEC 60068-2-13

● Эксплуатация. мин.

860 hPa

● Эксплуатация, макс.

1 080 hPa

● Хранение, мин.

660 hPa

● Хранение, макс.

1 080 hPa

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

2 000 m

Относительная влажность воздуха

● Эксплуатация при 25 °C, макс.

95 %

● Эксплуатация при 50 °C, макс.

50 %; 95 % при 25 °C, линейное уменьшение до 50 % при 50 °C

Колебания

● Устойчивость к вибрации во время эксплуатации по IEC 60068-2-6

10 ... 58 Гц / 0,075 мм, 58 ... 150 Гц / 1 г

● Устойчивость к вибрации во время хранения по IEC 60068-2-6

5 ... 8,5 Гц / 3,5 мм, 8,5 ... 500 Гц / 1 г

Испытание на ударную нагрузку

● Ударостойкость во время эксплуатации по IEC 60068-2-27

15 г / 11 мс / 3 удара/ось

● Ударостойкость во время хранения по IEC 60068-2-29

25 г / 6 мс, 1 000 ударов/ось

Размеры

Ширина

43 mm

Высота

285 mm

Глубина

136 mm

Классификации

	Версия	Классификация
eClass	14	27-24-40-01
eClass	12	27-24-40-01
eClass	9.1	27-24-40-01
eClass	9	27-24-40-01
eClass	8	27-24-26-90
eClass	7.1	27-24-26-90
eClass	6	27-24-26-90
ETIM	10	EC002982
ETIM	9	EC002982
ETIM	8	EC002982
ETIM	7	EC002982
IDEA	4	3567
UNSPSC	15	32-15-17-05
