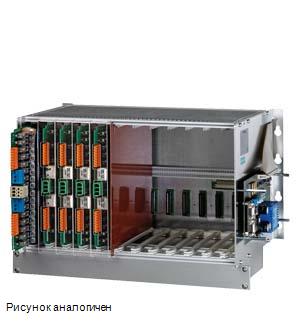

Siemens 6BK1700-2AA70-0AA0 пуско-регулирующая аппаратура

Name: Siemens 6BK1700-2AA70-0AA0 пуско-регулирующая аппаратура
Brand: Siemens
Availability: InStock

SIPLUS HCS716I SUBRACK - VERSION MOUNTING FRAME - WITHOUT FLANGE. FOR INTEGRATION OF MAX. 12 POWER MODULES LA716, LA716I AND LA716I HP. EACH L-MODULE IS CONNECTED VIA DIRECT CONNECTOR ON A BUS BOARD, WHICH IS MOUNTED ON THE REAR OF THE SUBRACK. THE CONTROL MODULE WITH THE DPC31 ASIC FOR PROFIBUS CONNECTION IS MOUNTED ON RIGHT SIDE OF THE HOUSING

Купить 6BK17002AA700AA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

Цена: по запросу

Технические характеристики 6BK17002AA700AA0

***spare part*** SIPLUS HCS716I rack - mounting frame version - without flange. For holding up to 12 power output modules LA716, LA716I and LA716I HP

Вид конструкции/монтаж

Вид крепления

задняя стенка распределительного шкафа

Монтажное положение

горизонтально

Вид вентиляции

Самовентиляция и принудительная вентиляция

Напряжение питания

Вид напряжения питания

перем. ток

Номинальное значение (перем. ток)

230 V

Сетевая частота

● Номинальное значение 50 Гц

Да

● Номинальное значение 60 Гц

Да

● Относительный симметричный допуск

5 %

Перемыкание при отказе сетевого питания и отключении напряжения

● Время перемыкания при отказе сетевого питания и отключении напряжения

20 ms

● Время повторной готовности после отказа сети, тип.

1 s

Соединения

● Исполнение электрического соединения для напряжения питания

штекер 2-полюсный

— Подсоединяемые сечения одного провода

1 x (0,2 ... 2,5 мм²)

— Подсоединяемые сечения тонкожильного провода с обработкой концов жил

1 x (0,25 ... 2,5 мм²)

— Подсоединяемые сечения для проводов AWG

24 ... 12

Мощность

Принятый КПД

15 W

Конфигурация аппаратного обеспечения

Вид индикации мощности подключаемой

LA716 / LA716I / LA716I HP

Нагружаемость стойки с вентилятором, макс.

176 kW

Нагружаемость стойки без вентилятора, макс.

67 kW

Гнезда

● Число гнезд

Интерфейсы

Интерфейсы/тип шины

PROFIBUS DP

● Макс. скорости передачи данных

12 Mbit/s

● Исполнение электрического соединения

9-полюсное гнездо Sub-D

Протоколы

PROFIBUS DP

Да

Аварийные сигналы/диагностика/информация о состоянии

Количество индикаций состояния

Светодиод индикации состояния

светодиод зеленый = рабочая индикация, светодиод красный = индикация ошибки

Изоляция

Категория перенапряжения

III

Степень загрязнения

ЭМС

Излучение помех ЭМС

по EN 61000-6-4:2007 + A1:2011

электростатический разряд в соответствии с IEC 61000-4-2

4 кВ контактный разряд / 8 кВ воздушный разряд

привязанный к полю ввод помех в соответствии с IEC 61000-4-3

10 В/м (80 - 1 000 МГц), 3 В/м (1,4 - 2,0 ГГц), 1 В/м (2,0 - 2,7 ГГц)

привязанный к линии ввод помех через пакет импульсов в соответствии с IEC 61000-4-4

2 кВ напряжение шины питания / 2 кВ сигнальной шины

привязанный к линии ввод помех через импульсное перенапряжение в соответствии с IEC 61000-4-5

на линиях снабжения: 1 кВ симметрично, 2 кВ несимметрично, линия PROFIBUS несимметрично 1 кВ

привязанный к линии ввод помех через подачу высокой частоты в соответствии с IEC 61000-4-6

10 В в частотном диапазоне от 0,15 ... 80 МГц, модуляция 80 % AM с 1 кГц, критерий оценки A

Степень защиты и класс защиты

Степень защиты IP

IP00

Стандарты, допуски, сертификаты

Сертификат соответствия

CE, KCC

Маркировка CE

Да

Допуск КС

Да

EAC (ранее ГОСТ-Р)

Да

Соответствие Директиве об ограничении применения опасных веществ в электрических и электронных приборах (RoHS) Китай

Да

условное обозначение согласно МЭК 81346-2 (2009)

Окружающие условия

Температура окружающей среды при эксплуатации

● мин.

0 °C

● макс.

55 °C

Температура окружающей среды при хранении/транспортировке

● Хранение, мин.

-40 °C

● Хранение, макс.

70 °C

● Транспортировка, мин.

-40 °C

● Транспортировка, макс.

70 °C

Давление воздуха согласно IEC 60068-2-13

● Эксплуатация. мин.

860 hPa

● Эксплуатация, макс.

1 080 hPa

● Хранение, мин.

660 hPa

● Хранение, макс.

1 080 hPa

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

2 000 m

Относительная влажность воздуха

● Эксплуатация при 25 °C, макс.

95 %

Испытание на ударную нагрузку

● Ударостойкость во время эксплуатации по IEC 60068-2-27

15 г / 11 мс / 3 удара/ось

● Ударостойкость во время хранения по IEC 60068-2-29

25 г / 6 мс, 1 000 ударов/ось

Размеры

Ширина

510 mm

Высота

310 mm

Глубина

330 mm

Классификации

	Версия	Классификация
eClass	14	27-24-40-03
eClass	12	27-24-40-03
eClass	9.1	27-24-40-03
eClass	9	27-24-40-03
eClass	8	27-24-26-03
eClass	7.1	27-24-26-03
eClass	6	27-24-26-03
ETIM	10	EC002983
ETIM	9	EC002983
ETIM	8	EC002983
ETIM	7	EC002983
IDEA	4	3560
UNSPSC	15	32-15-17-04
