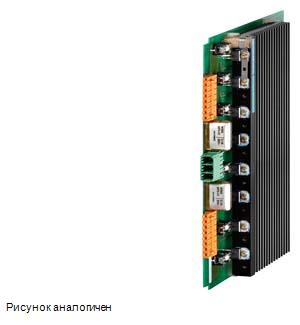

Siemens 6BK1700-4CA00-0AA0 пуско-регулирующая аппаратура

Name: Siemens 6BK1700-4CA00-0AA0 пуско-регулирующая аппаратура
Brand: Siemens
Availability: InStock

SIPLUS HCS716I POWER MODULE LA716I HP WITH 8 CHANNELS EACH MAX. 2300W. FOR USE A MODULES SUBRACK IS REQUIRED. THE 5 X 20 MM FUSES 10 AMP. QUICK-RESPONSE F.EACH CHANNEL ARE PLUGGED ON OPEN FUSE HOLDERS AND ARE EXCHANGEABLE. 2-PHASE POWER SUPPLY VIA FRONT SIDE 3-POLE TERMINALS (IN THE SCOPE OF SUPPLY). HEATER OUTLETS VIA 2 X 8-PIN CONNECTORS (NOT IN THE SCOPE OF SUPPLY)

Купить 6BK17004CA000AA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

Цена: по запросу

Технические характеристики 6BK17004CA000AA0

***spare part*** SIPLUS HCS716I LA716I HP power output module with 8 channels max. 2300 W each, 2-phase line infeed via front-side 3-pole connector (included in scope of supply). Radiator outlets via 2x8-pole pin connectors (not included in scope of supply)

Общая информация

Обозначение типа продукта

LA716I HP

Вид конструкции/монтаж

Вид крепления

крепежный зажим на каркасе

Монтажное положение

вертикальная установка

Вид вентиляции

Самовентиляция и принудительная вентиляция

Напряжение питания

Вид напряжения питания

перем. ток

Номинальное значение (перем. ток)

230 V

Сетевая частота

● Номинальное значение 50 Гц

Да

● Номинальное значение 60 Гц

Да

● Относительный симметричный допуск

5 %

Соединения

● Исполнение электрического соединения для напряжения питания

штекер, трехполюсный

— Подсоединяемые сечения одного провода

1 x (0,2 ... 10 мм²)

— Подсоединяемые сечения тонкожильного провода с обработкой концов жил

1 x (0,25 ... 6 мм²)

— Подсоединяемые сечения для проводов AWG

24 ... 8

Входное напряжение

исполнение электроснабжения электронного оборудования

Питание через раму для узлов

Силовая электроника

Вид нагрузки

омическая нагрузка

Нагружаемость по мощности, макс.

14,72 kW

● при межфазном соединении с вентилятором при 40°C, макс.

14,72 kW

● при межфазном соединении без вентилятора при 40°C, макс.

6,5 kW

Коммутационная способность по току на фазу, макс.

32 A

Управление нагревательными элементами

● Исполнение системы управления нагревательными элементами

Управление полными волнами

Мощность подогрева

● Вид выходов

● Количество нагревательных элементов на каждый выход, макс.

● Выходное напряжение по схеме «звезда»

230 V

● Нагружаемость по мощности на выход, мин.

75 W

● Нагружаемость по мощности на выход, макс.

2 300 W

● Выходной ток для мощности нагрева

10 A

● Исполнение защиты от короткого замыкания на выход

плавкий предохранитель 10 A

● Исполнение защиты от перенапряжения

диоды Transil

Соединения

● Исполнение электрического подсоединения на выходе для нагревания и вентилятора

Контактная колодка 8-полюсная

— Подсоединяемые сечения одного провода

1 x (0,2 ... 1,5 мм²)

— Подсоединяемые сечения тонкожильного провода с обработкой концов жил

1 x (0,2 ... 1,5 мм²)

— Подсоединяемые сечения для проводов AWG многопроводных

28 ... 16

Интерфейсы

Интерфейсы/тип шины

системный интерфейс

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Диагностика напряжения

Диагностика

● Обрыв провода

Да

● Срабатывание предохранителя

Да

● Потеря нагрузки

Да

Встроенные функции

Функции контроля

● Контроль температуры

Да

● Исполнение контроля температуры

Термистор

Гальваническая развязка

Исполнение разделения потенциала

Оптопара между основной цепью тока и SELV/PELV

между выходами

Нет

Изоляция

Категория перенапряжения

III

Степень загрязнения

ЭМС

Излучение помех ЭМС

по EN 61000-6-4:2007 + A1:2011

электростатический разряд в соответствии с IEC 61000-4-2

4 кВ контактный разряд / 8 кВ воздушный разряд

привязанный к полю ввод помех в соответствии с IEC 61000-4-3

10 В/м (80 - 1 000 МГц), 3 В/м (1,4 - 2,0 ГГц), 1 В/м (2,0 - 2,7 ГГц)

привязанный к линии ввод помех через пакет импульсов в соответствии с IEC 61000-4-4

2 кВ напряжение шины питания / 2 кВ сигнальной шины

привязанный к линии ввод помех через импульсное перенапряжение в соответствии с IEC 61000-4-5

на проводах питания от сети и сигнальных проводах: 1 кВ симметрично, 2 кВ несимметрично

привязанный к линии ввод помех через подачу высокой частоты в соответствии с IEC 61000-4-6

10 V (0,15 ... 80 MHz)

Степень защиты и класс защиты

Степень защиты IP

IP00

Стандарты, допуски, сертификаты

Сертификат соответствия

CE, KCC

Маркировка CE

Да

Допуск КС

Да

EAC (ранее ГОСТ-Р)

Да

Соответствие Директиве об ограничении применения опасных веществ в электрических и электронных приборах (RoHS) Китай

Да

условное обозначение согласно МЭК 81346-2 (2009)

Окружающие условия

Температура окружающей среды при эксплуатации

● мин.

0 °C

● макс.

55 °C

Температура окружающей среды при хранении/транспортировке

● Хранение, мин.

-40 °C

● Хранение, макс.

70 °C

● Транспортировка, мин.

-40 °C

● Транспортировка, макс.

70 °C

Давление воздуха согласно IEC 60068-2-13

● Эксплуатация. мин.

860 hPa

● Эксплуатация, макс.

1 080 hPa

● Хранение, мин.

660 hPa

● Хранение, макс.

1 080 hPa

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

2 000 m

Относительная влажность воздуха

● Эксплуатация при 25 °C, макс.

95 %

Испытание на ударную нагрузку

● Ударостойкость во время эксплуатации по IEC 60068-2-27

15 г / 11 мс / 3 удара/ось

● Ударостойкость во время хранения по IEC 60068-2-29

25 г / 6 мс, 1 000 ударов/ось

Размеры

Ширина

31 mm

Высота

233,4 mm

Глубина

279 mm

Классификации

	Версия	Классификация
eClass	14	27-24-40-01
eClass	12	27-24-40-01
eClass	9.1	27-24-40-01
eClass	9	27-24-40-01
eClass	8	27-24-26-90
eClass	7.1	27-24-26-90
eClass	6	27-24-26-90
ETIM	10	EC002982
ETIM	9	EC002982
ETIM	8	EC002982
ETIM	7	EC002982
IDEA	4	3567
UNSPSC	15	32-15-17-05
