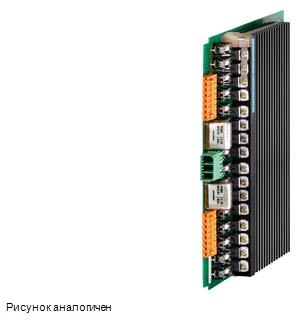

SIPLUS HCS716I POWER OUTPUT MODULE LA716I WITH 16 CHANNELS EACH MAX. 1150W. FOR USE A MODULES SUBRACK IS REQUIRED. THE 5 X 20 MM FUSES 5 AMP. QUICK-RESPONSE FOR EACH CHANNEL ARE PLUGGED ON OPEN FUSE HOLDERS AND ARE EXCHANGEABLE. 2-PHASE POWER SUPPLY VIA FRONT SIDE 3-POLE TERMINALS (IN THE SCOPE OF SUPPLY). HEATER OUTLETS VIA 2 X 8-PIN CONNECTORS (NOT IN THE SCOPE OF SUPPLY)
Цена: по запросу
|
|
***Spare part*** SIPLUS HCS716I LA716I power output module with 16 channels max. 1150 W each. For operation, a rack is required. The 5x 20 mm fuses associated with each channel 5 A quick-response are (replaceable) to be plugged onto open fuse holders; 2-phase line infeed via front-side 3-pole connector (included in scope of supply). Radiator outlets via 2x8-pole pin connectors (not included in scope of supply) | |||||||||||||||||||||||||||||||||||||||||||
| Общая информация | ||||||||||||||||||||||||||||||||||||||||||||
| Обозначение типа продукта | LA716I | |||||||||||||||||||||||||||||||||||||||||||
| Вид конструкции/монтаж | ||||||||||||||||||||||||||||||||||||||||||||
| Вид крепления | крепежный зажим на каркасе | |||||||||||||||||||||||||||||||||||||||||||
| Монтажное положение | вертикальная установка | |||||||||||||||||||||||||||||||||||||||||||
| Вид вентиляции | Самовентиляция и принудительная вентиляция | |||||||||||||||||||||||||||||||||||||||||||
| Напряжение питания | ||||||||||||||||||||||||||||||||||||||||||||
| Вид напряжения питания | перем. ток | |||||||||||||||||||||||||||||||||||||||||||
| Номинальное значение (перем. ток) | 230 V | |||||||||||||||||||||||||||||||||||||||||||
| Сетевая частота | ||||||||||||||||||||||||||||||||||||||||||||
| ● Номинальное значение 50 Гц | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Номинальное значение 60 Гц | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Относительный симметричный допуск | 5 % | |||||||||||||||||||||||||||||||||||||||||||
| Соединения | ||||||||||||||||||||||||||||||||||||||||||||
| ● Исполнение электрического соединения для напряжения питания | штекер, трехполюсный | |||||||||||||||||||||||||||||||||||||||||||
| — Подсоединяемые сечения одного провода | 1 x (0,2 ... 10 мм²) | |||||||||||||||||||||||||||||||||||||||||||
| — Подсоединяемые сечения тонкожильного провода с обработкой концов жил | 1 x (0,25 ... 6 мм²) | |||||||||||||||||||||||||||||||||||||||||||
| — Подсоединяемые сечения для проводов AWG | 24 ... 8 | |||||||||||||||||||||||||||||||||||||||||||
| Входное напряжение | ||||||||||||||||||||||||||||||||||||||||||||
| исполнение электроснабжения электронного оборудования | Питание через раму для узлов | |||||||||||||||||||||||||||||||||||||||||||
| Силовая электроника | ||||||||||||||||||||||||||||||||||||||||||||
| Вид нагрузки | омическая нагрузка | |||||||||||||||||||||||||||||||||||||||||||
| Нагружаемость по мощности, макс. | 14,72 kW | |||||||||||||||||||||||||||||||||||||||||||
| ● при межфазном соединении с вентилятором при 40°C, макс. | 14,72 kW | |||||||||||||||||||||||||||||||||||||||||||
| ● при межфазном соединении без вентилятора при 40°C, макс. | 6,5 kW | |||||||||||||||||||||||||||||||||||||||||||
| Коммутационная способность по току на фазу, макс. | 32 A | |||||||||||||||||||||||||||||||||||||||||||
| Управление нагревательными элементами | ||||||||||||||||||||||||||||||||||||||||||||
| ● Исполнение системы управления нагревательными элементами | Управление полными волнами | |||||||||||||||||||||||||||||||||||||||||||
| Мощность подогрева | ||||||||||||||||||||||||||||||||||||||||||||
| ● Вид выходов | 16 | |||||||||||||||||||||||||||||||||||||||||||
| ● Количество нагревательных элементов на каждый выход, макс. | 1 | |||||||||||||||||||||||||||||||||||||||||||
| ● Выходное напряжение по схеме «звезда» | 230 V | |||||||||||||||||||||||||||||||||||||||||||
| ● Нагружаемость по мощности на выход, мин. | 75 W | |||||||||||||||||||||||||||||||||||||||||||
| ● Нагружаемость по мощности на выход, макс. | 1 150 W | |||||||||||||||||||||||||||||||||||||||||||
| ● Выходной ток для мощности нагрева | 5 A | |||||||||||||||||||||||||||||||||||||||||||
| ● Исполнение защиты от короткого замыкания на выход | плавкий предохранитель 5 A | |||||||||||||||||||||||||||||||||||||||||||
| ● Исполнение защиты от перенапряжения | диоды Transil | |||||||||||||||||||||||||||||||||||||||||||
| Соединения | ||||||||||||||||||||||||||||||||||||||||||||
| ● Исполнение электрического подсоединения на выходе для нагревания и вентилятора | Контактная колодка 8-полюсная | |||||||||||||||||||||||||||||||||||||||||||
| — Подсоединяемые сечения одного провода | 1 x (0,2 ... 1,5 мм²) | |||||||||||||||||||||||||||||||||||||||||||
| — Подсоединяемые сечения тонкожильного провода с обработкой концов жил | 1 x (0,2 ... 1,5 мм²) | |||||||||||||||||||||||||||||||||||||||||||
| — Подсоединяемые сечения для проводов AWG многопроводных | 28 ... 16 | |||||||||||||||||||||||||||||||||||||||||||
| Интерфейсы | ||||||||||||||||||||||||||||||||||||||||||||
| Интерфейсы/тип шины | системный интерфейс | |||||||||||||||||||||||||||||||||||||||||||
| Аварийные сигналы/диагностика/информация о состоянии | ||||||||||||||||||||||||||||||||||||||||||||
| Диагностическая функция | Диагностика напряжения | |||||||||||||||||||||||||||||||||||||||||||
| Диагностика | ||||||||||||||||||||||||||||||||||||||||||||
| ● Обрыв провода | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Срабатывание предохранителя | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Потеря нагрузки | Да | |||||||||||||||||||||||||||||||||||||||||||
| Встроенные функции | ||||||||||||||||||||||||||||||||||||||||||||
| Функции контроля | ||||||||||||||||||||||||||||||||||||||||||||
| ● Контроль температуры | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Исполнение контроля температуры | Термистор | |||||||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка | ||||||||||||||||||||||||||||||||||||||||||||
| Исполнение разделения потенциала | Оптопара между основной цепью тока и SELV/PELV | |||||||||||||||||||||||||||||||||||||||||||
| между выходами | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Изоляция | ||||||||||||||||||||||||||||||||||||||||||||
| Категория перенапряжения | III | |||||||||||||||||||||||||||||||||||||||||||
| Степень загрязнения | 2 | |||||||||||||||||||||||||||||||||||||||||||
| ЭМС | ||||||||||||||||||||||||||||||||||||||||||||
| Излучение помех ЭМС | по EN 61000-6-4:2007 + A1:2011 | |||||||||||||||||||||||||||||||||||||||||||
| электростатический разряд в соответствии с IEC 61000-4-2 | 4 кВ контактный разряд / 8 кВ воздушный разряд | |||||||||||||||||||||||||||||||||||||||||||
| привязанный к полю ввод помех в соответствии с IEC 61000-4-3 | 10 В/м (80 - 1 000 МГц), 3 В/м (1,4 - 2,0 ГГц), 1 В/м (2,0 - 2,7 ГГц) | |||||||||||||||||||||||||||||||||||||||||||
| привязанный к линии ввод помех через пакет импульсов в соответствии с IEC 61000-4-4 | 2 кВ напряжение шины питания / 2 кВ сигнальной шины | |||||||||||||||||||||||||||||||||||||||||||
| привязанный к линии ввод помех через импульсное перенапряжение в соответствии с IEC 61000-4-5 | на проводах питания от сети и сигнальных проводах: 1 кВ симметрично, 2 кВ несимметрично | |||||||||||||||||||||||||||||||||||||||||||
| привязанный к линии ввод помех через подачу высокой частоты в соответствии с IEC 61000-4-6 | 10 V (0,15 ... 80 MHz) | |||||||||||||||||||||||||||||||||||||||||||
| Степень защиты и класс защиты | ||||||||||||||||||||||||||||||||||||||||||||
| Степень защиты IP | IP00 | |||||||||||||||||||||||||||||||||||||||||||
| Стандарты, допуски, сертификаты | ||||||||||||||||||||||||||||||||||||||||||||
| Сертификат соответствия | CE, KCC | |||||||||||||||||||||||||||||||||||||||||||
| Маркировка CE | Да | |||||||||||||||||||||||||||||||||||||||||||
| Допуск КС | Да | |||||||||||||||||||||||||||||||||||||||||||
| EAC (ранее ГОСТ-Р) | Да | |||||||||||||||||||||||||||||||||||||||||||
| Соответствие Директиве об ограничении применения опасных веществ в электрических и электронных приборах (RoHS) Китай | Да | |||||||||||||||||||||||||||||||||||||||||||
| условное обозначение согласно МЭК 81346-2 (2009) | Q | |||||||||||||||||||||||||||||||||||||||||||
| Окружающие условия | ||||||||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при эксплуатации | ||||||||||||||||||||||||||||||||||||||||||||
| ● мин. | 0 °C | |||||||||||||||||||||||||||||||||||||||||||
| ● макс. | 55 °C | |||||||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при хранении/транспортировке | ||||||||||||||||||||||||||||||||||||||||||||
| ● Хранение, мин. | -40 °C | |||||||||||||||||||||||||||||||||||||||||||
| ● Хранение, макс. | 70 °C | |||||||||||||||||||||||||||||||||||||||||||
| ● Транспортировка, мин. | -40 °C | |||||||||||||||||||||||||||||||||||||||||||
| ● Транспортировка, макс. | 70 °C | |||||||||||||||||||||||||||||||||||||||||||
| Давление воздуха согласно IEC 60068-2-13 | ||||||||||||||||||||||||||||||||||||||||||||
| ● Эксплуатация. мин. | 860 hPa | |||||||||||||||||||||||||||||||||||||||||||
| ● Эксплуатация, макс. | 1 080 hPa | |||||||||||||||||||||||||||||||||||||||||||
| ● Хранение, мин. | 660 hPa | |||||||||||||||||||||||||||||||||||||||||||
| ● Хранение, макс. | 1 080 hPa | |||||||||||||||||||||||||||||||||||||||||||
| Высота при эксплуатации относительно уровня моря | ||||||||||||||||||||||||||||||||||||||||||||
| ● Высота места установки над уровнем моря, макс. | 2 000 m | |||||||||||||||||||||||||||||||||||||||||||
| Относительная влажность воздуха | ||||||||||||||||||||||||||||||||||||||||||||
| ● Эксплуатация при 25 °C, макс. | 95 % | |||||||||||||||||||||||||||||||||||||||||||
| Испытание на ударную нагрузку | ||||||||||||||||||||||||||||||||||||||||||||
| ● Ударостойкость во время эксплуатации по IEC 60068-2-27 | 15 г / 11 мс / 3 удара/ось | |||||||||||||||||||||||||||||||||||||||||||
| ● Ударостойкость во время хранения по IEC 60068-2-29 | 25 г / 6 мс, 1 000 ударов/ось | |||||||||||||||||||||||||||||||||||||||||||
| Размеры | ||||||||||||||||||||||||||||||||||||||||||||
| Ширина | 31 mm | |||||||||||||||||||||||||||||||||||||||||||
| Высота | 233,4 mm | |||||||||||||||||||||||||||||||||||||||||||
| Глубина | 279 mm | |||||||||||||||||||||||||||||||||||||||||||
| Классификации | ||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
| Разрешения / Сертификаты | ||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
| последнее изменение: | 13.03.2026 | |||||||||||||||||||||||||||||||||||||||||||
