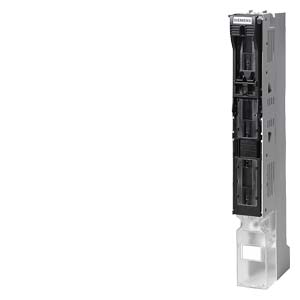

Siemens 3NJ4103-3BR02 Выключатель нагрузки

Name: Siemens 3NJ4103-3BR02 Выключатель нагрузки
Brand: Siemens
Price: 9285 RUB
Availability: InStock

FUSE LOAD ISOLATING UNIT 3-ПОЛЮСА SWITCHABLE, ТИПОРАЗМЕР 00 I=160 A, U=690 V РАМОЧНЫЙ ЗАЖИМ ДО 70 ММ2 NEW DESIGN

Купить 3NJ41033BR02 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 9285 руб.

Технические характеристики 3NJ41033BR02

реечный предохранитель-разъединитель 3-пол., коммутируемый, разм. 00 I = 160 A, U = 690 В рамочная клемма до 70 мм² новый дизайн

версия

торговая марка изделия

SENTRON

наименование изделия

Предохранительный выключатель нагрузки-разъединитель

исполнение изделия

В форме планки

тип коммутационного контакта коммутационный контакт с двойным размыканием

Нет

исполнение вспомогательного расцепителя

отсутств.

исполнение системы контроля предохранителей

без

исполнение выключателя нагрузки реечный

Да

Общие технические данные

число полюсов

число полюсов примечание

3-полюсный переключаемый

тип устройства

Для системы сборных шин 100 мм

типоразмер плавких вставок предохранителей

NH000, NH00

система предохранителей

предохранитель NH

напряжение

напряжение развязки расчетное значение

800 V

рабочий ток

● при AC-21 B при 400 В расчетное значение

160 A

● при AC-21 B при 500 В расчетное значение

160 A

● при AC-21 B при 690 В расчетное значение

160 A

● при AC-23 B при 400 В расчетное значение

160 A

рабочее напряжение

● при переменном токе расчетное значение

690 V

● при постоянном токе расчетное значение

440 V

класс защиты

степень защиты IP с лицевой стороны

IP30

рассеивание

мощность потерь [Вт]

● при расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс

11,5 W

● макс.

18 W

Главная цепь

рабочий ток

● расчетное значение

160 A

● при емкостной нагрузке при 400 В расчетное значение

72 A

● при емкостной нагрузке при 500 В расчетное значение

55 A

пригодность

пригодность к применению

Защита установки

пригодность к использованию главный выключатель

Нет

пригодность к использованию выключатель-разъединитель

Да

пригодность к использованию аварийный выключатель

Нет

пригодность к использованию защитный выключатель

Нет

пригодность к использованию ремонтный выключатель

Нет

Подробнее

компонент изделия

● расцепитель напряжения

Нет

● расцепитель мин. напряжения

Нет

● расцепитель мин. напряжения с опережающим контактом

Нет

короткое замыкание

условный ток короткого замыкания (Iq)

● при AC-21 B при 400 В расчетное значение

80 kA

● при AC-21 B при 500 В расчетное значение

80 kA

● при AC-21 B при 690 В расчетное значение

80 kA

● при AC-22 B при 400 В расчетное значение

80 kA

● при AC-22 B при 500 В расчетное значение

80 kA

● при AC-22 B при 690 В расчетное значение

80 kA

● при AC-23 B при 400 В расчетное значение

80 kA

● при AC-23 B при 500 В расчетное значение

80 kA

● при AC-23 B при 690 В расчетное значение

80 kA

связи

расположение электрического соединения для главной цепи

Рамочные клеммы

Механическая конструкция

высота

410 mm

ширина

50 mm

глубина

121 mm

вид креплений

Рамочные клеммы

монтажное положение

вертикальный, горизонтальный

расстояние между центрами шин

100 mm

расстояние между центрами шин

● 40 мм

Нет

● 50 мм

Нет

● 60 мм

Нет

● 100 мм

Да

● 185 мм

Нет

Масса нетто ME

1,121 kg

условия окружающей среды

окружающая температура при эксплуатации

● мин.

-25 °C

● макс.

55 °C

Разрешения Сертификаты

Environment		General Product Approval
Environmental Confirmations	Environmental Confirmations		Confirmation
other
	Confirmation

Дополнительная информация

последнее изменение:

21.02.2026

Дата
18.03.2026

Техническая документация по 3NJ4103-3BR02

SENTRON Switching and Protection Devices – Switch Disconnectors.pdf
размер: 3.48 Мб, страниц: 50

Связанные документы

Каталог продукции «Аппаратура модульного исполнения и устройства контроля PAC. Устройства для защиты, коммутации, измерений и контроля»
язык: RU, страниц: 338, размер: 11.62 Мб
Брошюра «SENTRON 3VL. Molded Case Circuit Breakers»
язык: EN, страниц: 3, размер: 967.77 Кб
