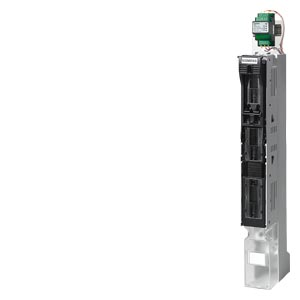

Siemens 3NJ4103-3CF12 Выключатель нагрузки

Name: Siemens 3NJ4103-3CF12 Выключатель нагрузки
Brand: Siemens
Price: 66473 RUB
Availability: InStock

IN-LINE ПРЕДОХРАНИТЕЛЬНЫЙ РАЗЪЕДИНИТЕЛЬ 3-ПОЛЮСА SWITCHABLE, ТИПОРАЗМЕР 00/000 I=160 A, U=690 V AC ПРЕДОХРАНИТЕЛЬНЫЙ МОНИТОР ЭЛЕКТРОННЫЙ M 8 NEW DESIGN ДЛЯ INTEGR. CURRENT TRANSДЛЯMER WITH ELECTRONIC FUSE MONITORING

Купить 3NJ41033CF12 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 66473 руб.

Технические характеристики 3NJ41033CF12

реечный предохранитель-разъединитель 3-пол., коммутируемый, разм. 00/000 I = 160 A, U = 690 В AC плоский контакт M8 новый дизайн для встраиваемых трансформаторов тока вкл. электронное устройство контроля предохранителей

версия

торговая марка изделия

SENTRON

наименование изделия

Предохранительный выключатель нагрузки-разъединитель

исполнение изделия

В форме планки

тип коммутационного контакта коммутационный контакт с двойным размыканием

Нет

исполнение вспомогательного расцепителя

отсутств.

исполнение системы контроля предохранителей

Электронный

исполнение выключателя нагрузки реечный

Да

Общие технические данные

число полюсов

число полюсов примечание

3-полюсный переключаемый

тип устройства

Для системы сборных шин 100 мм

типоразмер плавких вставок предохранителей

NH000, NH00

система предохранителей

предохранитель NH

напряжение

напряжение развязки расчетное значение

800 V

рабочий ток

● при AC-21 B при 400 В расчетное значение

160 A

● при AC-21 B при 500 В расчетное значение

160 A

● при AC-21 B при 690 В расчетное значение

160 A

● при AC-23 B при 400 В расчетное значение

160 A

рабочее напряжение

● при переменном токе расчетное значение

690 V

● при постоянном токе расчетное значение

440 V

класс защиты

степень защиты IP с лицевой стороны

IP30

рассеивание

мощность потерь [Вт]

● при расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс

11,5 W

● макс.

18 W

Главная цепь

рабочий ток

● расчетное значение

160 A

● при емкостной нагрузке при 400 В расчетное значение

72 A

● при емкостной нагрузке при 500 В расчетное значение

55 A

пригодность

пригодность к применению

Защита установки

пригодность к использованию главный выключатель

Нет

пригодность к использованию выключатель-разъединитель

Да

пригодность к использованию аварийный выключатель

Нет

пригодность к использованию защитный выключатель

Нет

пригодность к использованию ремонтный выключатель

Нет

Подробнее

компонент изделия

● расцепитель напряжения

Нет

● расцепитель мин. напряжения

Нет

● расцепитель мин. напряжения с опережающим контактом

Нет

короткое замыкание

условный ток короткого замыкания (Iq)

● при AC-21 B при 400 В расчетное значение

80 kA

● при AC-21 B при 500 В расчетное значение

80 kA

● при AC-21 B при 690 В расчетное значение

80 kA

● при AC-22 B при 400 В расчетное значение

80 kA

● при AC-22 B при 500 В расчетное значение

80 kA

● при AC-22 B при 690 В расчетное значение

80 kA

● при AC-23 B при 400 В расчетное значение

80 kA

● при AC-23 B при 500 В расчетное значение

80 kA

● при AC-23 B при 690 В расчетное значение

80 kA

связи

расположение электрического соединения для главной цепи

Подключение плоской шиной

Механическая конструкция

высота

410 mm

ширина

50 mm

глубина

121 mm

вид креплений

Подключение плоской шиной, M 8

монтажное положение

вертикальный, горизонтальный

расстояние между центрами шин

100 mm

расстояние между центрами шин

● 40 мм

Нет

● 50 мм

Нет

● 60 мм

Нет

● 100 мм

Да

● 185 мм

Нет

Масса нетто ME

1,483 kg

условия окружающей среды

окружающая температура при эксплуатации

● мин.

-25 °C

● макс.

55 °C

Разрешения Сертификаты

Environment		General Product Approval
Environmental Confirmations	Environmental Confirmations		Confirmation
other
	Confirmation

Дополнительная информация

последнее изменение:

21.02.2026

Дата
18.03.2026

Техническая документация по 3NJ4103-3CF12

SENTRON Switching and Protection Devices – Switch Disconnectors.pdf
размер: 3.48 Мб, страниц: 50

Связанные документы

Каталог продукции «Аппаратура модульного исполнения и устройства контроля PAC. Устройства для защиты, коммутации, измерений и контроля»
язык: RU, страниц: 338, размер: 11.62 Мб
Брошюра «SENTRON 3VL. Molded Case Circuit Breakers»
язык: EN, страниц: 3, размер: 967.77 Кб
