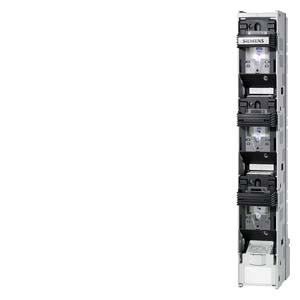

Siemens 3NJ4131-3BF01 Выключатель нагрузки

Name: Siemens 3NJ4131-3BF01 Выключатель нагрузки
Brand: Siemens
Price: 22951 RUB
Availability: InStock

УЗКОПРОФИЛЬНЫЙ РАЗЪЕДИНИТЕЛЬ-ПРЕДОХРАНИТЕЛЬ 1-ПОЛЮСНЫЙ ОТКЛЮЧАЕМЫЙ, ТИПОРАЗМЕР 2 I=400A, U=690V ВИНТОВАЯ КЛЕММА M 12 НОВЫЙ ДИЗАЙН

Купить 3NJ41313BF01 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 22951 руб.

Технические характеристики 3NJ41313BF01

реечный предохранитель-разъединитель 1-пол., коммутируемый, разм. 2 I = 400 А, U = 690 В винтовой зажим M12, новый дизайн

версия

торговая марка изделия

SENTRON

наименование изделия

Предохранительный выключатель нагрузки-разъединитель

исполнение изделия

В форме планки

тип коммутационного контакта коммутационный контакт с двойным размыканием

Нет

исполнение вспомогательного расцепителя

отсутств.

исполнение системы контроля предохранителей

без

исполнение выключателя нагрузки реечный

Да

Общие технические данные

число полюсов

число полюсов примечание

1-полюсный переключаемый

тип устройства

Для системы сборных шин 185 мм

типоразмер плавких вставок предохранителей

NH1, NH2

система предохранителей

предохранитель NH

напряжение

напряжение развязки расчетное значение

1 000 V

рабочий ток

● при AC-21 B при 400 В расчетное значение

400 A

● при AC-21 B при 500 В расчетное значение

400 A

● при AC-21 B при 690 В расчетное значение

400 A

● при AC-23 B при 400 В расчетное значение

400 A

рабочее напряжение

● при переменном токе расчетное значение

690 V

● при постоянном токе расчетное значение

440 V

класс защиты

степень защиты IP с лицевой стороны

IP30

рассеивание

мощность потерь [Вт]

● при расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс

16,3 W

● макс.

49 W

Главная цепь

рабочий ток

● расчетное значение

400 A

● при емкостной нагрузке при 400 В расчетное значение

216 A

● при емкостной нагрузке при 500 В расчетное значение

165 A

пригодность

пригодность к применению

Защита установки

пригодность к использованию главный выключатель

Нет

пригодность к использованию выключатель-разъединитель

Да

пригодность к использованию аварийный выключатель

Нет

пригодность к использованию защитный выключатель

Нет

пригодность к использованию ремонтный выключатель

Нет

Подробнее

компонент изделия

● расцепитель напряжения

Нет

● расцепитель мин. напряжения

Нет

● расцепитель мин. напряжения с опережающим контактом

Нет

короткое замыкание

условный ток короткого замыкания (Iq)

● при AC-21 B при 400 В расчетное значение

110 kA

● при AC-21 B при 500 В расчетное значение

110 kA

● при AC-21 B при 690 В расчетное значение

110 kA

● при AC-22 B при 400 В расчетное значение

110 kA

● при AC-22 B при 500 В расчетное значение

110 kA

● при AC-22 B при 690 В расчетное значение

110 kA

● при AC-23 B при 400 В расчетное значение

110 kA

● при AC-23 B при 500 В расчетное значение

110 kA

● при AC-23 B при 690 В расчетное значение

110 kA

связи

расположение электрического соединения для главной цепи

Винтовое подсоединение

исполнение электрического соединения для главной цепи

винтовой зажим

Механическая конструкция

высота

662 mm

ширина

100 mm

глубина

195 mm

вид креплений

Подключение плоской шиной, M 12

монтажное положение

вертикальный, горизонтальный

расстояние между центрами шин

185 mm

расстояние между центрами шин

● 40 мм

Нет

● 50 мм

Нет

● 60 мм

Нет

● 100 мм

Нет

● 185 мм

Да

Масса нетто ME

4,917 kg

условия окружающей среды

окружающая температура при эксплуатации

● мин.

-25 °C

● макс.

55 °C

Разрешения Сертификаты

Environment		General Product Approval
Environmental Confirmations	Environmental Confirmations		Confirmation
other
	Confirmation

Дополнительная информация

последнее изменение:

16.05.2025

Дата
18.03.2026

Техническая документация по 3NJ4131-3BF01

SENTRON Switching and Protection Devices – Switch Disconnectors.pdf
размер: 3.48 Мб, страниц: 50
