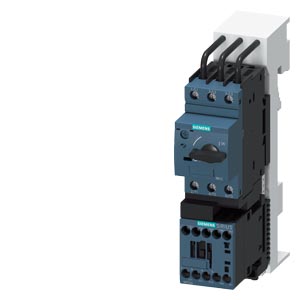

Siemens 3RA2110-1HD16-1BB4 фидерная сборка

Name: Siemens 3RA2110-1HD16-1BB4 фидерная сборка
Brand: Siemens
Availability: InStock

ФИДЕРНАЯ СБОРКА ПРЯМОГО ПУСКА БЕЗ ПРЕДОХРАНИТЕЛЕЙ, ТИПОРАЗМЕР S00, 5.5 ... 8A, UE 400В АС, НОМ. НАПРЯЖЕНИЕ ЦЕПИ УПРАВЛЕНИЯ КОНТАКТОРА US 24В DC, ВИНТОВЫЕ КЛЕММЫ, С АДАПТЕРОМ ДЛЯ 60 ММ СИСТЕМ СБОРНЫХ ШИН ТИП КООРДИНАЦИИ 1, IQ = 150KA, БЛОК-КОНТАКТ 1НО (КОНТАКТОР)

Купить 3RA21101HD161BB4 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

Цена: по запросу

Технические характеристики 3RA21101HD161BB4

FUSELESS LOAD FEEDER DIRECT START, AC 400V, SZ. S00 5.5. . .8A, DC 24V SCREW TERMINAL FOR BUSBAR SYSTEMS 60MM TYPE OF ASSIGNMENT 1,IQ = 150KA 1NO (CONTACTOR)

торговая марка изделия

SIRIUS

наименование типа изделия

3RA2

заводской номер изделия

● контактора, входящего в комплект поставки

3RT2016-1BB41

● автоматического выключателя, входящего в комплект поставки

3RV2011-1HA10

● адаптера сборной шины, входящего в комплект поставки

8US1251-5DS10

● соединительного модуля, входящего в комплект поставки

3RA1921-1DA00

Общие технические данные

типоразмер автоматического выключателя

S00

типоразмер фидерной сборки

S00

дополнение изделия вспомогательный выключатель

Да

напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение

690 V

выдерживаемое импульсное напряжение расчетное значение

6 kV

ударопрочность согласно МЭК 60068-2-27

6g / 11 мс

механический ресурс (циклов) контактора типичный

30 000 000

тип классификации

Директива RoHS (дата)

10/01/2009

Масса нетто ME

0,893 kg

Условия окружающей среды

окружающая температура

● при эксплуатации

-20 ... +60 °C

● при хранении

-50 ... +80 °C

● при транспортировке

-50 ... +80 °C

Цепь главного тока

число полюсов для главной цепи

исполнение коммутационного контакта

электромеханический

регулируемый порог срабатывания по току токозависимого расцепителя перегрузки

5,5 ... 8 A

рабочее напряжение

● расчетное значение

690 V

● при AC-3 расчетное значение макс.

690 V

рабочая частота расчетное значение

50 ... 60 Hz

рабочий ток при AC-3 при 400 В расчетное значение

6,5 A

рабочая мощность при AC-3

● при 400 В расчетное значение

3 000 W

Цепь тока управления/ управление

оперативное напряжение питания при постоянном токе расчетное значение

24 V

оперативное напряжение питания при постоянном токе расчетное значение

24 V

мощность удержания электромагнитной катушки при постоянном токе

4 W

Функция защиты/ контроля

класс срабатывания

CLASS 10

исполнение расцепителя тока перегрузки

термич. (биметалл)

Номинальная нагрузка UL/CSA

ток полной нагрузки (FLA) для 3-фазного электродвигателя

● при 480 В расчетное значение

8 A

отдаваемая механическая мощность [л. с.]

● для 3-фазного электродвигателя

— при 220/230 В расчетное значение

2 hp

— при 460/480 В расчетное значение

5 hp

— при 575/600 В расчетное значение

5 hp

защита от коротких замыканий

функция изделия защита от коротких замыканий

Да

исполнение расцепителя тока короткого замыкания

магнитный

условный ток короткого замыкания (Iq)

● при 400 В согласно МЭК 60947-4-1 расчетное значение

150 000 A

Монтаж/ крепление/ размеры

монтажное положение

вертикальной

вид креплений

для крепления на системе сборных шин 60 мм

высота

200 mm

ширина

45 mm

глубина

155 mm

необходимое расстояние

● до заземленных компонентов

— вперед

20 mm

— назад

0 mm

— вверх

50 mm

— вбок

20 mm

— вниз

10 mm

● до компонентов, находящихся под напряжением

— вперед

20 mm

— назад

0 mm

— вверх

50 mm

— вниз

10 mm

— вбок

20 mm

Подсоединения/ клеммы

исполнение электрического соединения для главной цепи

винтовой зажим

вид подключаемых сечений проводов для главных контактов многопроводной

0,5 ... 4 мм², 2x (0,75 ... 2,5 мм²)

поперечное сечение подключаемого провода для главных контактов тонкопроволочный с концевой заделкой кабеля

0,5 ... 2,5 mm²

Безопасность

доля опасных отказов при высокой приоритетности запроса согласно SN 31920

73 %

значение В10 при высокой приоритетности запроса согласно SN 31920

1 000 000

Разрешения Сертификаты

Environment	General Product Approval				For use in hazardous locations
Environmental Confirmations
Test Certificates		Maritime application
Type Test Certificates/Test Report	Special Test Certificate
Maritime application			other		Railway
				Confirmation	Special Test Certificate
Dangerous goods
Transport Information
