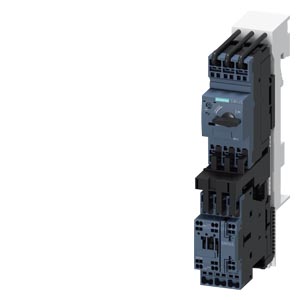

    3RA2120-1FH24-0AP0 фидерная сборка прямого пуска Sirius 3RA2

    фидерная сборка 3RA2120-1FH24-0AP0

    LOAD FEEDER FUSE SW. DIRECT STARTING, AC 400V, MDL. S0, 3.5. . .5A, AC 230V SPRING-LOADED TERMINAL FOR 60MM BUSBAR SYSTEMS, COORDINATION TYPE 2,IQ = 150KA (ALSO COMPLIES WITH COORDINATION TYPE 1) 1NO+1NC (CONTACTOR)

    Коммуникация при помощи интерфейса IO-Link

    Пусковые сборки могут сопряжены с интерфейсом IO-Link для соединения с высокоуровневой системой управления. Для этого контактор должен быть снабжен втычным функциональным модулем сопряжения 3RA27 11 (существуют модификации для прямого, реверсивного пуска и пуска звезда-треугольник). Электрическое соединение осуществляется припомощи трех стандартных кабелей.

    Функциональные модули необходимы не только для комуникации (коммутационное состояние, обратная связь или сигнал готовности), но и для электрической блокиовки (для реверсивного пуска и пуска звезда-треугольник), а также для реализации реле времени (сборка звезда-треугольник). Данные и напряжение питания передаются по плоским кабелям на фидере .

    Интеграция в сети AS-интерфейса

    Фидер может интегрироваться с системой высокого уровня не только при помощи IO-Link, но и через AS-Interface. Интеграция в AS-интерфейс везде где необходимо большое количество информации о коммутационном состоянии устройств. Для этого требуется функциональный модуль сопряжения 3RA27 12 (существуют его модификации для прямого пуска, реверсивного пуска и пуска звезда-треугольник). Устройства могут использовать A/B технологию, при этом к AS-интерфейсу могут быть подключены до 62 фидеров, контролируемых одним управляющим устройством (вне зависимости от вида фидера - прямой, реверсивный пуск или пуск звезда треугольник). В результате, получаем значительное снижение количнства проводов.

    Функциональные модули выполняют не только функцию сопряжения с AS - интерфейсом, но и электрические блокировки (для реверсивных пускателей и пускателей звезда-треугольник), а также реле ыремени (для пускателей звезда-треугольник).

    Обмен данными и питания передаются по плоским кабелям на фидере.

    Полная интеграция в систему автоматизации

    Благодаря возможности передачи данных через IO-Link или AS-интерфейс, фидеры SIRIUS могут полностью интегрироваться в систему автоматизации.

    Установка

    Безпредохранительные пусковые сборки 3RA2 могут устанавливаться на стандартную рейку TH35 согласно EN 60715 (глубина 15 мм) или на адаптер для системы сборных шин (межосевое расстояние шин 60 мм, толщина шин 5-10 мм со скругленными краями).

    Сборки 3RA2 могут также быть установлены используя систему ввода питания 3RV29.

    Особенности

    Безпредохранительные пусковые сборки 3RA2 имеют множество преимуществ, ниже приведены самые важные из них:

    Технические характеристики 3RA21201FH240AP0

    LOAD FEEDER FUSE SW. DIRECT STARTING, AC 400V, MDL. S0, 3.5. . .5A, AC 230V SPRING-LOADED TERMINAL FOR 60MM BUSBAR SYSTEMS, COORDINATION TYPE 2,IQ = 150KA (ALSO COMPLIES WITH COORDINATION TYPE 1) 1NO+1NC (CONTACTOR)
    Фирменное название продукта SIRIUS
    Наименование продукта фидеры без предохранителей 3RA2
    Исполнение продукта Устройство прямого пуска
    Заводской номер изделия
    входящего в комплект поставки контактора 3RT2024
    входящего в объём поставки силового выключателя 3RV2021
    входящего в комплект поставки адаптера сборной шины 8US1251
    входящего в комплект поставки соединительного модуля 3RA2921
    Общие технические данные:
    Габаритные размеры автоматического выключателя S0
    габаритные размеры фидера S0
    Напряжение изоляции
    при степени загрязнения 3 расчетное значение 690 V
    Прочность по отношению к импульсному напряжению расчетное значение 6 kV
    Степень защиты IP
    с лицевой стороны IP20
    Стойкость к шку
    согласно IEC 60068-2-27 6g / 11 мс
    Тип координации 2
    Защита от прикосновения во избежание электрического удара с защитой пальцев рук
    Условия окружающей среды:
    Температура окружающей среды
    во время эксплуатации -20 ... +60 °C
    во время хранения -50 ... +80 °C
    во время транспортировки -50 ... +80 °C
    Температурная компенсация -20 ... +60 °C
    Относительная влажность воздуха во время эксплуатации 10 %
    Цепь главного тока:
    Число полюсов для главной электрической цепи 3
    регулируемый параметр срабатывания, ток зависящего от тока расцепителя перегрузки 3,5 ... 5 A
    рабочее напряжение
    расчетное значение 690 V
    при AC-3 расчетное значение максимальное 690 V
    Рабочая частота расчетное значение 50 ... 60 Hz
    Рабочий ток
    при AC-3
    — при 400 В расчетное значение 3,6 A
    Эксплуатационная мощность
    при AC-3
    — при 400 В расчетное значение 1 500 W
    Цепь тока управления/ управление:
    Управляющее напряжение питания при переменном токе
    при 50 Гц расчетное значение 230 V
    Кажущаяся мощность на удержание электромагнитной катушки при переменном токе 8,5 V·A
    Вспомогательный контур:
    Расширение продукта Вспомогательный выключатель да
    Функция защиты/ контроля:
    Класс срабатывания CLASS 10
    выполнение размыкателя при перегрузке термич. (биметалл)
    Номинальная нагрузка UL/CSA:
    Ток полной нагрузки (FLA) для 3-фазного электродвигателя
    при 480 В расчетное значение 4,8 A
    отдаваемая механическая мощность [л.с]
    для 3-фазного электродвигателя
    — при 200/208 В расчетное значение 1 hp
    — при 220/230 В расчетное значение 1 hp
    — при 460/480 В расчетное значение 3 hp
    — при 575/600 В расчетное значение 3 hp
    защита от коротких замыканий
    Функция продукта
    Защита от короткого замыкания да
    выполнение размыкателя короткого напряжения магнитный
    Условный ток короткого замыкания (Iq)
    при 400 В согласно IEC 60947-4-1 расчетное значение 153 000 A
    Монтаж/ крепление/ размеры:
    Монтажное положение вертикальной
    Вид крепления для крепления на системе сборных шин 60 мм
    Высота 260 mm
    Ширина 45 mm
    Глубина 155 mm
    соблюдаемое расстояние
    до заземленных частей
    — спереди 20 mm
    — сзади 0 mm
    — сверху 50 mm
    — сбоку 20 mm
    — снизу 10 mm
    до находящихся под напряжением частей
    — спереди 20 mm
    — сзади 0 mm
    — серху 50 mm
    — снизу 10 mm
    — сбоку 20 mm
    Подсоединения/ клеммы:
    Исполнение электрического подключения
    для главной электрической цепи пружинный зажим
    Безопасность:
    Значение В10
    при высоком уровне согласно SN 31920 1 000 000
    Доля опасных отказов
    при высоком уровне согласно SN 31920 73 %
    Сертификаты/допуски к эксплуатации
    Дополнительная информация
    3RA21201FH240AP0
    3RA21201FH240AP0
    3RA21201FH240AP0
    последнее изменение: 04.07.2016
