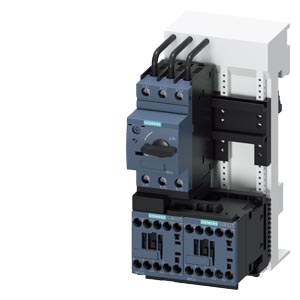

Siemens 3RA2210-1JD16-2BB4 фидерная сборка

Name: Siemens 3RA2210-1JD16-2BB4 фидерная сборка
Brand: Siemens
Price: 17364 RUB
Availability: InStock

БЕСПРЕДОХРАНИТЕЛЬНАЯ РЕВЕРСИВНАЯ ФИДЕРНАЯ СБОРКА, AC 400V, ТИПОРАЗМЕР S00, 7.. . 10A, DC 24V ВИНТОВЫЕ КЛЕММЫ, МОНТАЖ НА СИСТЕМЫ СБОРНЫХ ШИН 60MM ТИП КООРДИНАЦИИ 1, IQ = 50KA 1НЗ (КОНТАКТОР)

Купить 3RA22101JD162BB4 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 17364 руб.

Технические характеристики 3RA22101JD162BB4

фидерная сборка без предохранителей, Реверсивный режим 400 В AC, Типоразмер S00 7,00–10,0 A 24 В DC винтовой зажим для систем сборных шин 60 мм Тип координации 1, Iq = 150 кА 1 НЗ (контактор)

торговая марка изделия

SIRIUS

наименование изделия

Реверсивный пускатель

исполнение изделия

для сборной шины 60 мм

наименование типа изделия

3RA22

заводской номер изделия

● контактора, входящего в комплект поставки

3RT2016-1BB42

● автоматического выключателя, входящего в комплект поставки

3RV2011-1JA10

● монтажного комплекта RS, входящего в комплект поставки

3RA2913-1DB1

● соединительного модуля, входящего в комплект поставки

3RA1921-1DA00

Общие технические данные

типоразмер автоматического выключателя

S00

типоразмер фидерной сборки

S00

мощность потерь [Вт] при расчетном значении тока

● при переменном токе в теплом рабочем состоянии на каждый полюс

3,4 W

● без тока нагрузки типичный

4 W

напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение

690 V

выдерживаемое импульсное напряжение расчетное значение

6 kV

степень защиты NEMA

прочие

ударопрочность согласно МЭК 60068-2-27

6 g / 11 мс

механический ресурс (циклов) контактора типичный

30 000 000

тип классификации

справочный идентификатор согласно МЭК 81346-2:2019

Директива RoHS (дата)

10/01/2009

SVHC substance name

Lead CAS-No. 7439-92-1

Масса нетто ME

1,837 kg

Условия окружающей среды

окружающая температура

● при эксплуатации

-20 ... +60 °C

● при хранении

-50 ... +80 °C

● при транспортировке

-50 ... +80 °C

температурная компенсация

-20 ... +60 °C

относительная атмосферная влажность при эксплуатации

10 ... 95 %

Цепь главного тока

число полюсов для главной цепи

исполнение коммутационного контакта

электромеханический

регулируемый порог срабатывания по току токозависимого расцепителя перегрузки

7 ... 10 A

рабочее напряжение

● расчетное значение

690 V

● при AC-3 расчетное значение макс.

690 V

● при AC-3e расчетное значение макс.

690 V

рабочая частота расчетное значение

50 ... 60 Hz

рабочий ток

● при AC-3 при 400 В расчетное значение

9 A

● при AC-3e при 400 В расчетное значение

9 A

рабочая мощность

● при AC-3

— при 400 В расчетное значение

4 000 W

● при AC-3e

— при 400 В расчетное значение

4 000 W

Цепь тока управления/ управление

тип напряжения оперативного напряжения питания

Постоянный ток

оперативное напряжение питания при постоянном токе расчетное значение

24 V

мощность удержания электромагнитной катушки при постоянном токе

4 W

Вспомогательный контур

дополнение изделия вспомогательный выключатель

Да

Функция защиты/ контроля

класс срабатывания

CLASS 10

исполнение расцепителя тока перегрузки

термич. (биметалл)

порог срабатывания по току расцепителя тока короткого замыкания мгновенного действия

130 A

Номинальная нагрузка UL/CSA

ток полной нагрузки (FLA) для 3-фазного электродвигателя

● при 480 В расчетное значение

7,6 A

● при 600 В расчетное значение

7,6 A

отдаваемая механическая мощность [л. с.]

● для 1-фазного двигателя трехфазного тока

— при 110/120 В расчетное значение

0,33 hp

— при 230 В расчетное значение

1 hp

● для 3-фазного электродвигателя

— при 200/208 В расчетное значение

2 hp

— при 220/230 В расчетное значение

3 hp

— при 460/480 В расчетное значение

5 hp

— при 575/600 В расчетное значение

7,5 hp

защита от коротких замыканий

функция изделия защита от коротких замыканий

Да

исполнение расцепителя тока короткого замыкания

магнитный

условный ток короткого замыкания (Iq)

● при 400 В согласно МЭК 60947-4-1 расчетное значение

150 000 A

Монтаж/ крепление/ размеры

монтажное положение

вертикальной

вид креплений

для крепления на системе сборных шин 60 мм

высота

204 mm

ширина

90 mm

глубина

155 mm

необходимое расстояние

● до заземленных компонентов

— вперед

32 mm

— назад

0 mm

— вверх

50 mm

— вбок

10 mm

— вниз

10 mm

● до компонентов, находящихся под напряжением

— вперед

32 mm

— назад

0 mm

— вверх

50 mm

— вниз

10 mm

— вбок

10 mm

Подсоединения/ клеммы

исполнение электрического соединения

● для главной цепи

винтовой зажим

● для цепи вспомогательного и оперативного тока

винтовой зажим

Безопасность

функция изделия пригодно для функции безопасности

Да

Электрическая безопасность

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди

Связь/ протокол

протокол поддерживается

● протокол PROFINET IO

Нет

● протокол PROFIsafe

Нет

протокол поддерживается протокол интерфейса AS

Нет

Разрешения Сертификаты

Environment	General Product Approval				For use in hazardous locations
Environmental Confirmations
Test Certificates		Maritime application
Type Test Certificates/Test Report	Special Test Certificate
Maritime application			other		Railway
				Confirmation	Special Test Certificate
Dangerous goods
Transport Information
