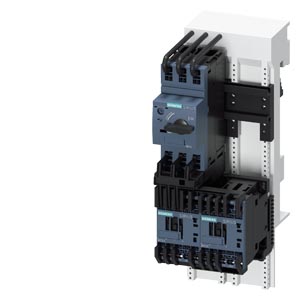

Siemens 3RA2210-1KH17-2AP0 фидерная сборка

Name: Siemens 3RA2210-1KH17-2AP0 фидерная сборка
Brand: Siemens
Price: 17785 RUB
Availability: InStock

БЕСПРЕДОХРАНИТЕЛЬНАЯ РЕВЕРСИВНАЯ ФИДЕРНАЯ СБОРКА, AC 400V, ТИПОРАЗМЕР S00, 9.. . 12.5A, AC 230V ПРУЖИННЫЕ КЛЕММЫ, МОНТАЖ НА СИСТЕМЫ СБОРНЫХ ШИН 60MM ТИП КООРДИНАЦИИ 1, IQ = 50KA 1НЗ (КОНТАКТОР)

Купить 3RA22101KH172AP0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 17785 руб.

Технические характеристики 3RA22101KH172AP0

фидерная сборка без предохранителей, Реверсивный режим 400 В AC, Типоразмер S00 9,00–12,5 A 230 В перем. тока пружинная клемма для систем сборных шин 60 мм Тип координации 1, Iq = 150 кА 1 НЗ (контактор)

торговая марка изделия

SIRIUS

наименование изделия

Реверсивный пускатель

исполнение изделия

для сборной шины 60 мм

наименование типа изделия

3RA22

заводской номер изделия

● контактора, входящего в комплект поставки

3RT2017-2AP02

● автоматического выключателя, входящего в комплект поставки

3RV2011-1KA20

● монтажного комплекта RS, входящего в комплект поставки

3RA2913-1DB2

● соединительного модуля, входящего в комплект поставки

3RA2911-2AA00

Общие технические данные

типоразмер автоматического выключателя

S00

типоразмер фидерной сборки

S00

мощность потерь [Вт] при расчетном значении тока

● при переменном токе в теплом рабочем состоянии на каждый полюс

3,6 W

● без тока нагрузки типичный

5,7 W

напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение

690 V

выдерживаемое импульсное напряжение расчетное значение

6 kV

степень защиты NEMA

прочие

ударопрочность согласно МЭК 60068-2-27

6 g / 11 мс

механический ресурс (циклов) контактора типичный

30 000 000

тип классификации

справочный идентификатор согласно МЭК 81346-2:2019

Директива RoHS (дата)

10/01/2009

SVHC substance name

Lead CAS-No. 7439-92-1

Масса нетто ME

1,855 kg

Условия окружающей среды

окружающая температура

● при эксплуатации

-20 ... +60 °C

● при хранении

-50 ... +80 °C

● при транспортировке

-50 ... +80 °C

температурная компенсация

-20 ... +60 °C

относительная атмосферная влажность при эксплуатации

10 ... 95 %

Цепь главного тока

число полюсов для главной цепи

исполнение коммутационного контакта

электромеханический

регулируемый порог срабатывания по току токозависимого расцепителя перегрузки

9 ... 12,5 A

рабочее напряжение

● расчетное значение

690 V

● при AC-3 расчетное значение макс.

690 V

● при AC-3e расчетное значение макс.

690 V

рабочая частота расчетное значение

50 ... 60 Hz

рабочий ток

● при AC-3 при 400 В расчетное значение

12 A

● при AC-3e при 400 В расчетное значение

12 A

рабочая мощность

● при AC-3

— при 400 В расчетное значение

5 500 W

● при AC-3e

— при 400 В расчетное значение

5 500 W

Цепь тока управления/ управление

тип напряжения оперативного напряжения питания

Переменный ток

оперативное напряжение питания при переменном токе

● при 50 Гц расчетное значение

230 V

● при 60 Гц расчетное значение

230 V

полная мощность удержания электромагнитной катушки при переменном токе

5,7 VA

● при 50 Гц

5,7 VA

● при 60 Гц

4,4 VA

коэффициент мощности, индуктивный при мощности удержания катушки

0,25

● при 50 Гц

0,25

● при 60 Гц

0,25

Вспомогательный контур

дополнение изделия вспомогательный выключатель

Да

Функция защиты/ контроля

класс срабатывания

CLASS 10

исполнение расцепителя тока перегрузки

термич. (биметалл)

порог срабатывания по току расцепителя тока короткого замыкания мгновенного действия

163 A

Номинальная нагрузка UL/CSA

ток полной нагрузки (FLA) для 3-фазного электродвигателя

● при 480 В расчетное значение

11 A

● при 600 В расчетное значение

11 A

отдаваемая механическая мощность [л. с.]

● для 1-фазного двигателя трехфазного тока

— при 110/120 В расчетное значение

0,5 hp

— при 230 В расчетное значение

2 hp

● для 3-фазного электродвигателя

— при 200/208 В расчетное значение

3 hp

— при 220/230 В расчетное значение

3 hp

— при 460/480 В расчетное значение

7,5 hp

— при 575/600 В расчетное значение

10 hp

защита от коротких замыканий

функция изделия защита от коротких замыканий

Да

исполнение расцепителя тока короткого замыкания

магнитный

условный ток короткого замыкания (Iq)

● при 400 В согласно МЭК 60947-4-1 расчетное значение

150 000 A

Монтаж/ крепление/ размеры

монтажное положение

вертикальной

вид креплений

для крепления на системе сборных шин 60 мм

высота

260 mm

ширина

90 mm

глубина

155 mm

необходимое расстояние

● до заземленных компонентов

— вперед

32 mm

— назад

0 mm

— вверх

50 mm

— вбок

10 mm

— вниз

10 mm

● до компонентов, находящихся под напряжением

— вперед

32 mm

— назад

0 mm

— вверх

50 mm

— вниз

10 mm

— вбок

10 mm

Подсоединения/ клеммы

исполнение электрического соединения

● для главной цепи

пружинный зажим

● для цепи вспомогательного и оперативного тока

пружинный зажим

Безопасность

функция изделия пригодно для функции безопасности

Да

Электрическая безопасность

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди

Связь/ протокол

протокол поддерживается

● протокол PROFINET IO

Нет

● протокол PROFIsafe

Нет

протокол поддерживается протокол интерфейса AS

Нет

Разрешения Сертификаты

Environment	General Product Approval				For use in hazardous locations
Environmental Confirmations
Test Certificates		Maritime application
Special Test Certificate	Type Test Certificates/Test Report
Maritime application			other		Railway
				Confirmation	Special Test Certificate
