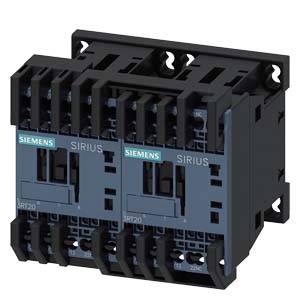

    Siemens 3RA2315-8XB30-2AF0 фидерная сборка

    Siemens 3RA2315-8XB30-2AF0 фидерная сборка

    РЕВЕРСИВНАЯ СБОРКА AC3, 3КВТ/400, V AC 110V, 50/60 ГЦ, 3-ПОЛ., ТИПОРАЗМЕР S00, ПРУЖИННЫЕ КЛЕММЫ, ЭЛ. И МЕХ. ВЗАИМНАЯ БЛОКИРОВКА

    Купить 3RA23158XB302AF0 в один клик mdi-cart-outline В корзину

    mdi-warehouse Наличие: под заказ

    mdi-cash-multiple 6740 руб.

    Технические характеристики 3RA23158XB302AF0

    		 Реверсная комбинация AC-3, 3 кВт/400 В,110 В AC, 50/60 Гц 3-полюсн., Типоразмер S00 пружинная клемма электрич. и механич. блокировка
    торговая марка изделия SIRIUS
    наименование изделия Реверсная комбинация
    наименование типа изделия 3RA23
    заводской номер изделия
    ● 1 контактора, входящего в комплект поставки 3RT2015-2AF02
    ● 2 контактора, входящего в комплект поставки 3RT2015-2AF02
    ● монтажного комплекта RH, входящего в комплект поставки 3RA2913-2AA2
    Общие технические данные
    типоразмер контактора S00
    дополнение изделия вспомогательный выключатель Да
    ударопрочность при прямоугольном импульсе
    ● при переменном токе 6,7 g / 5 ms, 4,2 g / 10 ms
    ● при постоянном токе 6,7 g / 5 ms, 4,2 g / 10 ms
    ударопрочность при синусовом импульсе
    ● при переменном токе 10,5 g / 5 ms, 6,6 g / 10 ms
    ● при постоянном токе 10,5 g / 5 ms, 6,6 g / 10 ms
    механический ресурс (циклов)
    ● контактора типичный 10 000 000
    ● контактора с насаженным блоком вспомогательных выключателей типичный 10 000 000
    справочный идентификатор согласно МЭК 81346-2:2009 Q
    Директива RoHS (дата) 10/01/2009
    Масса нетто ME 0,586 kg
    Условия окружающей среды
    высота над уровнем моря при высоте над уровнем моря макс. 2 000 m
    окружающая температура
    ● при эксплуатации -25 ... +60 °C
    ● при хранении -55 ... +80 °C
    Цепь главного тока
    число полюсов для главной цепи 3
    число замыкающих контактов для главных контактов 3
    число размыкающих контактов для главных контактов 0
    рабочее напряжение
    ● при AC-3 расчетное значение макс. 690 V
    ● при AC-3e расчетное значение макс. 690 V
    рабочий ток
    ● при AC-3
    — при 400 В расчетное значение 7 A
    — при 500 В расчетное значение 6 A
    — при 690 В расчетное значение 4,9 A
    ● при AC-3e
    — при 400 В расчетное значение 7 A
    — при 500 В расчетное значение 6 A
    — при 690 В расчетное значение 4,9 A
    рабочая мощность
    ● при AC-3
    — при 400 В расчетное значение 3 kW
    — при 500 В расчетное значение 3 kW
    — при 690 В расчетное значение 4 kW
    ● при AC-3e
    — при 400 В расчетное значение 3 kW
    — при 690 В расчетное значение 4 kW
    ● при AC-4 при 400 В расчетное значение 3 kW
    частота коммутации
    ● при AC-3 макс. 750 1/h
    ● при AC-3e макс. 750 1/h
    Цепь тока управления/ управление
    тип напряжения оперативного напряжения питания Переменный ток
    оперативное напряжение питания 1 при переменном токе
    ● при 50 Гц расчетное значение 110 V
    ● при 60 Гц расчетное значение 110 V
    коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при переменном токе
    ● при 50 Гц 0,8 ... 1,1
    ● при 60 Гц 0,85 ... 1,1
    полная начальная пусковая мощность электромагнитной катушки при переменном токе
    ● при 50 Гц 27 VA
    коэффициент мощности, индуктивный при начальной пусковой мощности
    ● при 50 Гц 0,8
    полная мощность удержания электромагнитной катушки при переменном токе
    ● при 50 Гц 4,2 VA
    коэффициент мощности, индуктивный при мощности удержания катушки
    ● при 50 Гц 0,25
    Вспомогательный контур
    надежность контакта вспомогательных контактов < 1 ошибки на 100 млн. коммутационных циклов
    Номинальная нагрузка UL/CSA
    ток полной нагрузки (FLA) для 3-фазного электродвигателя
    ● при 480 В расчетное значение 4,8 A
    ● при 600 В расчетное значение 6,1 A
    отдаваемая механическая мощность [л. с.] для 3-фазного электродвигателя
    ● при 200/208 В расчетное значение 1,5 hp
    ● при 220/230 В расчетное значение 2 hp
    ● при 460/480 В расчетное значение 3 hp
    ● при 575/600 В расчетное значение 5 hp
    нагрузочная способность контакта вспомогательных контактов согласно UL A600 / Q600
    защита от коротких замыканий
    исполнение плавкой вставки предохранителя
    ● для защиты от коротких замыканий главной цепи
    — при типе координации 1 требуется gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 35 A
    — при типе координации 2 требуется gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 20 A
    ● для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gG: 10 A
    Монтаж/ крепление/ размеры
    монтажное положение вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°
    вид креплений винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм
    высота 84 mm
    ширина 90 mm
    глубина 83 mm
    необходимое расстояние
    ● при последовательном монтаже
    — вперед 6 mm
    — назад 0 mm
    — вверх 6 mm
    — вниз 6 mm
    — вбок 6 mm
    ● до заземленных компонентов
    — вперед 6 mm
    — назад 0 mm
    — вверх 6 mm
    — вбок 6 mm
    — вниз 6 mm
    ● до компонентов, находящихся под напряжением
    — вперед 6 mm
    — назад 0 mm
    — вверх 6 mm
    — вниз 6 mm
    — вбок 6 mm
    Подсоединения/ клеммы
    исполнение электрического соединения
    ● для главной цепи пружинный зажим
    ● для цепи вспомогательного и оперативного тока пружинный зажим
    ● на контакторе для вспомогательных контактов Соединение с пружинным зажимом
    ● электромагнитной катушки Соединение с пружинным зажимом
    вид подключаемых сечений проводов для главных контактов
    ● однопроводной 2x (0,5 ... 4 мм²)
    ● однопроводной или многопроводной 2x (0,5 ... 4 мм²)
    ● тонкопроволочный с концевой заделкой кабеля 2x (0,5 ... 2,5 мм²)
    ● тонкопроволочный без концевой заделки кабеля 2x (0,5 ... 2,5 мм²)
    вид подключаемых сечений проводов
    ● для вспомогательных контактов
    — однопроводной или многопроводной 2x (0,5 ... 2,5 мм²)
    — тонкопроволочный с концевой заделкой кабеля 2x (0,5 ... 1,5 мм²)
    — тонкопроволочный без концевой заделки кабеля 2x (0,5 ... 1,5 мм²)
    ● для проводов американского калибра (AWG) для вспомогательных контактов 2x (20 ... 14)
    Безопасность
    функция изделия пригодно для функции безопасности Да
    Электрическая безопасность
    степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
    защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
    Связь/ протокол
    функция изделия связь по шине Да
    протокол поддерживается протокол интерфейса AS Нет
    функция изделия интерфейс оперативного тока с IO-Link Нет
    Разрешения Сертификаты
    Environment General Product Approval Test Certificates

    Environmental Confirmations

    EU declaration of conformity

    UK Declaration of Conformity

    UL

    EAC

    Type Test Certificates/Test Report

    Test Certificates Maritime application

    Special Test Certificate

    ABS (American Bureau of Shipping)

    BV (Bureau Veritas)

    DNV (Det Norske Veritas)

    LR (Lloyds Register)

    PRS (Polski Register of Shipping)

    Maritime application other Railway

    RINA (Registro Italiano Navale)

    RMRS (Russian Maritime Register)

    Chinese Quality Checkmark

    Confirmation

    Special Test Certificate

    Дополнительная информация
    3RA2315-8XB30-2AF0
    3RA2315-8XB30-2AF0
    3RA2315-8XB30-2AF0
    последнее изменение: 04.04.2026
    Дата
    06.04.2026     		Возможны изменения.
    © Copyright Siemens 2026
