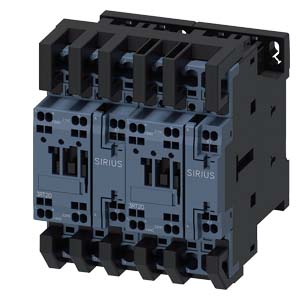

Siemens 3RA2324-8XB30-2AL2 фидерная сборка

Name: Siemens 3RA2324-8XB30-2AL2 фидерная сборка
Brand: Siemens
Price: 9553 RUB
Availability: InStock

РЕВЕРСИВНАЯ СБОРКА, AC3, 5.5КВТ/ 400V AC 230V, 50/60 ГЦ, 3-ПОЛ., ТИПОРАЗМЕР S0, ПРУЖИННЫЕ КЛЕММЫ, ЭЛ. И МЕХ. ВЗАИМНАЯ БЛОКИРОВКА ВСТРОЕННЫЕ БЛОК-КОНТАКТЫ 2 X 1НО

Купить 3RA23248XB302AL2 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 9553 руб.

Технические характеристики 3RA23248XB302AL2

Реверсная комбинация AC-3, 5,5 кВт/400 В,230 В AC, 50/60 Гц 3-полюсн., Типоразмер S0 пружинная клемма электрич. и механич. блокировка

торговая марка изделия

SIRIUS

наименование изделия

Реверсная комбинация

наименование типа изделия

3RA23

заводской номер изделия

● 1 контактора, входящего в комплект поставки

3RT2024-2AL20

● 2 контактора, входящего в комплект поставки

3RT2024-2AL20

● монтажного комплекта RH, входящего в комплект поставки

3RA2923-2AA2

Общие технические данные

типоразмер контактора

дополнение изделия вспомогательный выключатель

Да

ударопрочность при прямоугольном импульсе

● при переменном токе

7,5 g / 5 ms, 4,7 g / 10 ms

● при постоянном токе

10g / 5 ms, 7,5g / 10 ms

ударопрочность при синусовом импульсе

● при переменном токе

11,8 g / 5 ms, 7,4 g / 10 ms

● при постоянном токе

15 g / 5 ms, 10g / 10 ms

механический ресурс (циклов)

● контактора типичный

10 000 000

● контактора с насаженным блоком вспомогательных выключателей типичный

10 000 000

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

10/01/2009

Масса нетто ME

1,043 kg

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-55 ... +80 °C

Цепь главного тока

число полюсов для главной цепи

число замыкающих контактов для главных контактов

число размыкающих контактов для главных контактов

рабочее напряжение

● при AC-3 расчетное значение макс.

690 V

● при AC-3e расчетное значение макс.

690 V

рабочий ток

● при AC-3

— при 400 В расчетное значение

12 A

— при 500 В расчетное значение

12 A

— при 690 В расчетное значение

9 A

● при AC-3e

— при 400 В расчетное значение

12 A

— при 500 В расчетное значение

12 A

— при 690 В расчетное значение

9 A

рабочая мощность

● при AC-3

— при 400 В расчетное значение

5,5 kW

— при 500 В расчетное значение

5,5 kW

— при 690 В расчетное значение

7,5 kW

● при AC-3e

— при 400 В расчетное значение

5,5 kW

— при 690 В расчетное значение

7,5 kW

● при AC-4 при 400 В расчетное значение

5,5 kW

частота коммутации

● при AC-3 макс.

1 000 1/h

● при AC-3e макс.

1 000 1/h

Цепь тока управления/ управление

тип напряжения оперативного напряжения питания

Переменный ток

оперативное напряжение питания 1 при переменном токе

● при 50 Гц расчетное значение

230 V

● при 60 Гц расчетное значение

230 V

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при переменном токе

● при 50 Гц

0,8 ... 1,1

● при 60 Гц

0,8 ... 1,1

полная начальная пусковая мощность электромагнитной катушки при переменном токе

● при 50 Гц

65 VA

коэффициент мощности, индуктивный при начальной пусковой мощности

● при 50 Гц

0,82

полная мощность удержания электромагнитной катушки при переменном токе

● при 50 Гц

8,5 VA

коэффициент мощности, индуктивный при мощности удержания катушки

● при 50 Гц

0,25

Вспомогательный контур

число замыкающих контактов для вспомогательных контактов

● на каждое направление вращения

● с мгновенным срабатыванием

надежность контакта вспомогательных контактов

< 1 ошибки на 100 млн. коммутационных циклов

Номинальная нагрузка UL/CSA

ток полной нагрузки (FLA) для 3-фазного электродвигателя

● при 480 В расчетное значение

11 A

● при 600 В расчетное значение

11 A

отдаваемая механическая мощность [л. с.] для 3-фазного электродвигателя

● при 220/230 В расчетное значение

3 hp

● при 460/480 В расчетное значение

7,5 hp

● при 575/600 В расчетное значение

10 hp

нагрузочная способность контакта вспомогательных контактов согласно UL

A600 / Q600

защита от коротких замыканий

исполнение плавкой вставки предохранителя

● для защиты от коротких замыканий главной цепи

— при типе координации 1 требуется

gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 63 A

— при типе координации 2 требуется

gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 25 A

● для защиты вспомогательного выключателя от короткого замыкания требуется

предохранитель gG: 10 A

Монтаж/ крепление/ размеры

монтажное положение

вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°

вид креплений

винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм

высота

114 mm

ширина

90 mm

глубина

97 mm

необходимое расстояние

● при последовательном монтаже

— вперед

6 mm

— назад

0 mm

— вверх

6 mm

— вниз

6 mm

— вбок

6 mm

● до заземленных компонентов

— вперед

6 mm

— назад

0 mm

— вверх

6 mm

— вбок

6 mm

— вниз

6 mm

● до компонентов, находящихся под напряжением

— вперед

6 mm

— назад

0 mm

— вверх

6 mm

— вниз

6 mm

— вбок

6 mm

Подсоединения/ клеммы

исполнение электрического соединения

● для главной цепи

пружинный зажим

● для цепи вспомогательного и оперативного тока

пружинный зажим

● на контакторе для вспомогательных контактов

Соединение с пружинным зажимом

● электромагнитной катушки

Соединение с пружинным зажимом

вид подключаемых сечений проводов для главных контактов

● однопроводной

2x (1 ... 10 мм²)

● однопроводной или многопроводной

2x (1 ... 10 мм²)

● тонкопроволочный с концевой заделкой кабеля

2x (1 ... 6 мм²)

● тонкопроволочный без концевой заделки кабеля

2x (1 ... 6 мм²)

вид подключаемых сечений проводов

● для вспомогательных контактов

— однопроводной или многопроводной

2x (0,5 ... 2,5 мм²)

— тонкопроволочный с концевой заделкой кабеля

2x (0,5 ... 1,5 мм²)

— тонкопроволочный без концевой заделки кабеля

2x (0,5 ... 1,5 мм²)

● для проводов американского калибра (AWG) для вспомогательных контактов

2x (20 ... 14)

Безопасность

функция изделия пригодно для функции безопасности

Да

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди

Связь/ протокол

функция изделия связь по шине

Да

протокол поддерживается протокол интерфейса AS

Нет

функция изделия интерфейс оперативного тока с IO-Link

Нет

Разрешения Сертификаты

Environment	General Product Approval			Test Certificates
Environmental Confirmations				Special Test Certificate
Maritime application

Maritime application	other		Railway
		Confirmation	Special Test Certificate
