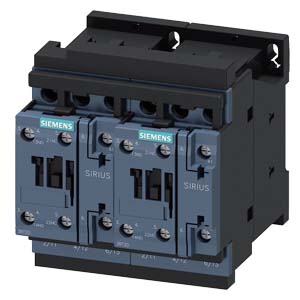

    Siemens 3RA2328-8XB30-1AP6 фидерная сборка

    Siemens 3RA2328-8XB30-1AP6 фидерная сборка

    РЕВЕРСИВНАЯ СБОРКА, AC3,18.5КВТ/400V AC220V 50ГЦ/240V 60ГЦ 3-ПОЛ., ТИПОРАЗМЕР S0 ВИНТОВЫЕ КЛЕММЫ ЭЛ. И МЕХ. ВЗАИМНАЯ БЛОКИРОВКА ВСТРОЕННЫЕ БЛОК-КОНТАКТЫ 2НО

    Купить 3RA23288XB301AP6 в один клик mdi-cart-outline В корзину

    mdi-warehouse Наличие: под заказ

    mdi-cash-multiple 20172 руб.

    Технические характеристики 3RA23288XB301AP6

    		 Реверсная комбинация AC-3, 18 кВт/400 В 220 В AC, 50 Гц/240 В, 60 Гц, 3-полюсн. Типоразмер S0, винтовой зажим электрич. и механич. блокировка 2 НО встроено
    торговая марка изделия SIRIUS
    наименование изделия Реверсная комбинация
    наименование типа изделия 3RA23
    заводской номер изделия
    ● 1 контактора, входящего в комплект поставки 3RT2028-1AP60
    ● 2 контактора, входящего в комплект поставки 3RT2028-1AP60
    ● монтажного комплекта RS, входящего в комплект поставки 3RA2923-2AA1
    Общие технические данные
    типоразмер контактора S0
    дополнение изделия вспомогательный выключатель Да
    ударопрочность при прямоугольном импульсе
    ● при переменном токе 8,3 g / 5 ms, 5,3 g / 10 ms
    ● при постоянном токе 10g / 5 ms, 7,5g / 10 ms
    ударопрочность при синусовом импульсе
    ● при переменном токе 13,5 g / 5 ms, 8,3 g / 10 ms
    ● при постоянном токе 15 g / 5 ms, 10g / 10 ms
    механический ресурс (циклов)
    ● контактора типичный 10 000 000
    ● контактора с насаженным блоком вспомогательных выключателей типичный 10 000 000
    справочный идентификатор согласно МЭК 81346-2:2009 Q
    Директива RoHS (дата) 10/01/2009
    Масса нетто ME 0,96 kg
    Условия окружающей среды
    высота над уровнем моря при высоте над уровнем моря макс. 2 000 m
    окружающая температура
    ● при эксплуатации -25 ... +60 °C
    ● при хранении -55 ... +80 °C
    Цепь главного тока
    число полюсов для главной цепи 3
    число замыкающих контактов для главных контактов 3
    число размыкающих контактов для главных контактов 0
    рабочее напряжение
    ● при AC-3 расчетное значение макс. 690 V
    ● при AC-3e расчетное значение макс. 690 V
    рабочий ток
    ● при AC-3
    — при 400 В расчетное значение 38 A
    — при 500 В расчетное значение 32 A
    — при 690 В расчетное значение 21 A
    ● при AC-3e
    — при 400 В расчетное значение 38 A
    — при 500 В расчетное значение 32 A
    — при 690 В расчетное значение 21 A
    рабочая мощность
    ● при AC-3
    — при 400 В расчетное значение 18,5 kW
    — при 500 В расчетное значение 18,5 kW
    — при 690 В расчетное значение 18,5 kW
    ● при AC-3e
    — при 400 В расчетное значение 18,5 kW
    — при 690 В расчетное значение 18,5 kW
    ● при AC-4 при 400 В расчетное значение 11 kW
    частота коммутации
    ● при AC-3 макс. 750 1/h
    ● при AC-3e макс. 750 1/h
    Цепь тока управления/ управление
    тип напряжения оперативного напряжения питания Переменный ток
    оперативное напряжение питания 1 при переменном токе
    ● при 50 Гц расчетное значение 220 V
    ● при 60 Гц расчетное значение 240 V
    коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при переменном токе
    ● при 50 Гц 0,8 ... 1,1
    ● при 60 Гц 0,8 ... 1,1
    полная начальная пусковая мощность электромагнитной катушки при переменном токе
    ● при 50 Гц 77 VA
    коэффициент мощности, индуктивный при начальной пусковой мощности
    ● при 50 Гц 0,82
    полная мощность удержания электромагнитной катушки при переменном токе
    ● при 50 Гц 9,8 VA
    коэффициент мощности, индуктивный при мощности удержания катушки
    ● при 50 Гц 0,27
    Вспомогательный контур
    число замыкающих контактов для вспомогательных контактов
    ● на каждое направление вращения 1
    ● с мгновенным срабатыванием 2
    надежность контакта вспомогательных контактов < 1 ошибки на 100 млн. коммутационных циклов
    Номинальная нагрузка UL/CSA
    ток полной нагрузки (FLA) для 3-фазного электродвигателя
    ● при 480 В расчетное значение 34 A
    ● при 600 В расчетное значение 27 A
    отдаваемая механическая мощность [л. с.] для 3-фазного электродвигателя
    ● при 220/230 В расчетное значение 10 hp
    ● при 460/480 В расчетное значение 25 hp
    ● при 575/600 В расчетное значение 25 hp
    нагрузочная способность контакта вспомогательных контактов согласно UL A600 / Q600
    защита от коротких замыканий
    исполнение плавкой вставки предохранителя
    ● для защиты от коротких замыканий главной цепи
    — при типе координации 1 требуется gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 125 A
    — при типе координации 2 требуется gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 50 A
    ● для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gG: 10 A
    Монтаж/ крепление/ размеры
    монтажное положение вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°
    вид креплений винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм
    высота 101 mm
    ширина 90 mm
    глубина 97 mm
    необходимое расстояние
    ● при последовательном монтаже
    — вперед 6 mm
    — назад 0 mm
    — вверх 6 mm
    — вниз 6 mm
    — вбок 6 mm
    ● до заземленных компонентов
    — вперед 6 mm
    — назад 0 mm
    — вверх 6 mm
    — вбок 6 mm
    — вниз 6 mm
    ● до компонентов, находящихся под напряжением
    — вперед 6 mm
    — назад 0 mm
    — вверх 6 mm
    — вниз 6 mm
    — вбок 6 mm
    Подсоединения/ клеммы
    исполнение электрического соединения
    ● для главной цепи винтовой зажим
    ● для цепи вспомогательного и оперативного тока винтовой зажим
    ● на контакторе для вспомогательных контактов Винтовое присоединение
    ● электромагнитной катушки Винтовое присоединение
    вид подключаемых сечений проводов для главных контактов
    ● однопроводной 2x (1 ... 2,5 мм²), 2x (2,5 ... 10 мм²)
    ● однопроводной или многопроводной 2x (1 ... 2,5 мм²), 2x (2,5 ... 10 мм²)
    ● тонкопроволочный с концевой заделкой кабеля 2x (1 ... 2,5 мм²), 2x (2,5 ... 6 мм²), 1x 10 мм²
    вид подключаемых сечений проводов
    ● для вспомогательных контактов
    — однопроводной или многопроводной 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
    — тонкопроволочный с концевой заделкой кабеля 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
    ● для проводов американского калибра (AWG) для вспомогательных контактов 2x (20 ... 16), 2x (18 ... 14)
    Безопасность
    функция изделия пригодно для функции безопасности Да
    Электрическая безопасность
    степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
    защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
    Связь/ протокол
    функция изделия связь по шине Да
    протокол поддерживается протокол интерфейса AS Нет
    функция изделия интерфейс оперативного тока с IO-Link Нет
    Разрешения Сертификаты
    Environment General Product Approval Maritime application

    Environmental Confirmations

    UL

    EAC

    ABS (American Bureau of Shipping)

    BV (Bureau Veritas)

    DNV (Det Norske Veritas)

    Maritime application other

    LR (Lloyds Register)

    PRS (Polski Register of Shipping)

    RINA (Registro Italiano Navale)

    RMRS (Russian Maritime Register)

    Confirmation

    Дополнительная информация
    3RA2328-8XB30-1AP6
    3RA2328-8XB30-1AP6
    3RA2328-8XB30-1AP6
    последнее изменение: 04.04.2026
    Дата
    06.04.2026     		Возможны изменения.
    © Copyright Siemens 2026

    Техническая документация по 3RA2328-8XB30-1AP6
