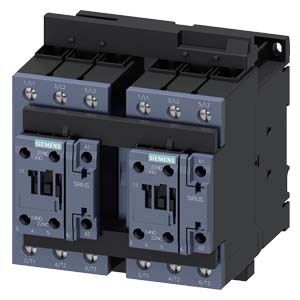

Siemens 3RA2337-8XB30-1AP6 фидерная сборка

Name: Siemens 3RA2337-8XB30-1AP6 фидерная сборка
Brand: Siemens
Price: 36127 RUB
Availability: InStock

РЕВЕРСИВНАЯ СБОРКА, AC3:30КВТ/400V, AC 220V 50ГЦ 240V 60 ГЦ, 3-ПОЛ., ТИПОРАЗМЕР S2 ВИНТОВЫЕ КЛЕММЫ ЭЛ. И МЕХ. ВЗАИМНАЯ БЛОКИРОВКА ВСТРОЕННЫЕ БЛОК-КОНТАКТЫ 2НО

Купить 3RA23378XB301AP6 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 36127 руб.

Технические характеристики 3RA23378XB301AP6

Реверсивная комбинация, AC-3, 30 кВт 400 В, 220 В AC/50 Гц/240 В/60 Гц 3-полюсн., Типоразмер S2 винтовой зажим электрич. и механич. блокировка 2 НО встроено

торговая марка изделия

SIRIUS

наименование изделия

Реверсная комбинация

наименование типа изделия

3RA23

заводской номер изделия

● 1 контактора, входящего в комплект поставки

3RT2037-1AG20

● 2 контактора, входящего в комплект поставки

3RT2037-1AG20

● монтажного комплекта RS, входящего в комплект поставки

3RA2933-2AA1

Общие технические данные

типоразмер контактора

дополнение изделия вспомогательный выключатель

Да

ударопрочность при прямоугольном импульсе

● при переменном токе

11,8 g / 5 мс, 11,6 g / 10 мс

ударопрочность при синусовом импульсе

● при переменном токе

18,5 g / 5 мс, 11,6 g / 10 мс

механический ресурс (циклов)

● контактора типичный

10 000 000

● контактора с насаженным блоком вспомогательных выключателей типичный

10 000 000

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

10/01/2014

Масса нетто ME

2,544 kg

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-55 ... +80 °C

Цепь главного тока

число полюсов для главной цепи

число замыкающих контактов для главных контактов

число размыкающих контактов для главных контактов

рабочее напряжение

● при AC-3 расчетное значение макс.

690 V

● при AC-3e расчетное значение макс.

690 V

рабочий ток

● при AC-3

— при 400 В расчетное значение

65 A

— при 500 В расчетное значение

65 A

— при 690 В расчетное значение

47 A

● при AC-3e

— при 400 В расчетное значение

65 A

— при 500 В расчетное значение

65 A

— при 690 В расчетное значение

47 A

рабочая мощность

● при AC-3

— при 400 В расчетное значение

30 kW

— при 500 В расчетное значение

37 kW

— при 690 В расчетное значение

37 kW

● при AC-3e

— при 400 В расчетное значение

30 kW

— при 690 В расчетное значение

37 kW

● при AC-4 при 400 В расчетное значение

30 kW

частота коммутации

● при AC-3 макс.

700 1/h

● при AC-3e макс.

700 1/h

Цепь тока управления/ управление

тип напряжения оперативного напряжения питания

Переменный ток

оперативное напряжение питания 1 при переменном токе

● при 50 Гц расчетное значение

220 V

● при 60 Гц расчетное значение

240 V

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при переменном токе

● при 50 Гц

0,8 ... 1,1

● при 60 Гц

0,85 ... 1,1

полная начальная пусковая мощность электромагнитной катушки при переменном токе

● при 50 Гц

210 VA

● при 60 Гц

188 VA

коэффициент мощности, индуктивный при начальной пусковой мощности

● при 50 Гц

0,69

● при 60 Гц

0,65

полная мощность удержания электромагнитной катушки при переменном токе

● при 50 Гц

17,2 VA

● при 60 Гц

16,5 VA

коэффициент мощности, индуктивный при мощности удержания катушки

● при 50 Гц

0,36

● при 60 Гц

0,39

Вспомогательный контур

число размыкающих контактов для вспомогательных контактов

● на каждое направление вращения

число замыкающих контактов для вспомогательных контактов

● на каждое направление вращения

● с мгновенным срабатыванием

надежность контакта вспомогательных контактов

< 1 ошибки на 100 млн. коммутационных циклов

Номинальная нагрузка UL/CSA

ток полной нагрузки (FLA) для 3-фазного электродвигателя

● при 480 В расчетное значение

65 A

● при 600 В расчетное значение

62 A

отдаваемая механическая мощность [л. с.] для 3-фазного электродвигателя

● при 220/230 В расчетное значение

20 hp

● при 460/480 В расчетное значение

50 hp

● при 575/600 В расчетное значение

50 hp

нагрузочная способность контакта вспомогательных контактов согласно UL

A600 / Q600

защита от коротких замыканий

исполнение плавкой вставки предохранителя

● для защиты от коротких замыканий главной цепи

— при типе координации 1 требуется

gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 250 A

— при типе координации 2 требуется

gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 125 A

● для защиты вспомогательного выключателя от короткого замыкания требуется

предохранитель gG: 10 A

Монтаж/ крепление/ размеры

монтажное положение

вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°

вид креплений

винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм

высота

141 mm

ширина

120 mm

глубина

130 mm

необходимое расстояние

● при последовательном монтаже

— вперед

10 mm

— назад

0 mm

— вверх

10 mm

— вниз

10 mm

— вбок

10 mm

● до заземленных компонентов

— вперед

10 mm

— назад

0 mm

— вверх

10 mm

— вбок

10 mm

— вниз

10 mm

● до компонентов, находящихся под напряжением

— вперед

10 mm

— назад

0 mm

— вверх

10 mm

— вниз

10 mm

— вбок

10 mm

Подсоединения/ клеммы

исполнение электрического соединения

● для главной цепи

винтовой зажим

● для цепи вспомогательного и оперативного тока

винтовой зажим

● на контакторе для вспомогательных контактов

Винтовое присоединение

● электромагнитной катушки

Винтовое присоединение

вид подключаемых сечений проводов для главных контактов

● однопроводной

2x (1 – 35 мм²), 1x (1 – 50 мм²)

● однопроводной или многопроводной

2x (1 – 35 мм²), 1x (1 – 50 мм²)

● тонкопроволочный с концевой заделкой кабеля

2x (1 – 25 мм²), 1x (1 – 35 мм²)

вид подключаемых сечений проводов

● для вспомогательных контактов

— однопроводной или многопроводной

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)

— тонкопроволочный с концевой заделкой кабеля

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)

● для проводов американского калибра (AWG) для вспомогательных контактов

2x (20 ... 16), 2x (18 ... 14)

Безопасность

функция изделия пригодно для функции безопасности

Да

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди

Связь/ протокол

функция изделия связь по шине

Да

протокол поддерживается протокол интерфейса AS

Нет

функция изделия интерфейс оперативного тока с IO-Link

Нет

Разрешения Сертификаты

Environment	General Product Approval			Test Certificates
Environmental Confirmations				Type Test Certificates/Test Report
Maritime application

Maritime application	other		Dangerous goods
		Confirmation	Transport Information
