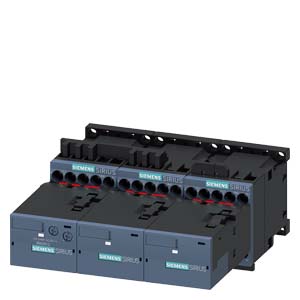

Siemens 3RA2416-8XF31-1AP6 фидерная сборка

Name: Siemens 3RA2416-8XF31-1AP6 фидерная сборка
Brand: Siemens
Price: 22742 RUB
Availability: InStock

СБОРКА СО СХЕМОЙ ЗВЕЗДА-ТРЕУГОЛЬНИК AC3, 7.5КВТ/400V AC220V 50ГЦ/240V 60ГЦ,3-ПОЛ. ТИПОРАЗМЕР S00, ВИНТОВЫЕ КЛЕММЫ ЭЛ. И МЕХ. ВЗАИМНАЯ БЛОКИРОВКА 3 НО ИНТЕГР.

Купить 3RA24168XF311AP6 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 22742 руб.

Технические характеристики 3RA24168XF311AP6

Комбинации "звезда-треугольник" AC-3, 7,5 кВт/400 В, 220 В AC 50 Гц/240 В, 60 Гц, 3-полюсный типоразмер S00, винтовой зажим электрич. и механич. блокировка 3 НО встроено

торговая марка изделия

SIRIUS

наименование изделия

Комбинации "звезда-треугольник"

наименование типа изделия

3RA24

заводской номер изделия

● 1 контактора, входящего в комплект поставки

3RT2017-1AP61

● 2 контактора, входящего в комплект поставки

3RT2017-1AP61

● 3 контактора, входящего в комплект поставки

3RT2015-1AP61

● монтажного комплекта RS, входящего в комплект поставки

3RA2913-2BB1

● функционального модуля для соединений звезда-треугольник, входящего в комплект поставки

3RA2816-0EW20

Общие технические данные

типоразмер контактора

S00

дополнение изделия вспомогательный выключатель

Нет

ударопрочность при прямоугольном импульсе

● при переменном токе

6,7 g / 5 ms, 4,2 g / 10 ms

● при постоянном токе

6,7 g / 5 ms, 4,2 g / 10 ms

ударопрочность при синусовом импульсе

● при переменном токе

10,5 g / 5 ms, 6,6 g / 10 ms

● при постоянном токе

10,5 g / 5 ms, 6,6 g / 10 ms

механический ресурс (циклов)

● контактора типичный

10 000 000

● контактора с насаженным блоком вспомогательных выключателей типичный

10 000 000

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

10/01/2009

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Melamine CAS-No. 108-78-1

6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1

Масса нетто ME

1,088 kg

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-55 ... +80 °C

Цепь главного тока

число полюсов для главной цепи

число замыкающих контактов для главных контактов

число размыкающих контактов для главных контактов

рабочее напряжение

● при AC-3 расчетное значение макс.

690 V

рабочий ток

● при AC-3

— при 400 В расчетное значение

16 A

рабочая мощность

● при AC-3

— при 400 В расчетное значение

7,5 kW

— при 500 В расчетное значение

10,3 kW

— при 690 В расчетное значение

9,2 kW

частота коммутации

● при AC-3 макс.

1 000 1/h

Цепь тока управления/ управление

тип напряжения оперативного напряжения питания

Переменный ток

оперативное напряжение питания 1 при переменном токе

● при 50 Гц расчетное значение

220 V

● при 60 Гц расчетное значение

240 V

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при переменном токе

● при 50 Гц

0,8 ... 1,1

● при 60 Гц

0,85 ... 1,1

полная начальная пусковая мощность электромагнитной катушки при переменном токе

● при 50 Гц

74 VA

● при 60 Гц

88 VA

коэффициент мощности, индуктивный при начальной пусковой мощности

● при 50 Гц

0,81

● при 60 Гц

0,8

полная мощность удержания электромагнитной катушки при переменном токе

● при 50 Гц

11,6 VA

● при 60 Гц

15 VA

коэффициент мощности, индуктивный при мощности удержания катушки

● при 50 Гц

0,24

● при 60 Гц

0,25

Вспомогательный контур

число замыкающих контактов для вспомогательных контактов

● с мгновенным срабатыванием

надежность контакта вспомогательных контактов

< 1 ошибки на 100 млн. коммутационных циклов

Номинальная нагрузка UL/CSA

нагрузочная способность контакта вспомогательных контактов согласно UL

A600 / Q600

защита от коротких замыканий

исполнение плавкой вставки предохранителя

● для защиты от коротких замыканий главной цепи

— при типе координации 1 требуется

gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 35 A

— при типе координации 2 требуется

gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 20 A

● для защиты вспомогательного выключателя от короткого замыкания требуется

предохранитель gG: 10 A

Монтаж/ крепление/ размеры

монтажное положение

вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°

вид креплений

винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм

высота

68 mm

ширина

135 mm

глубина

145 mm

необходимое расстояние

● при последовательном монтаже

— вперед

6 mm

— назад

0 mm

— вверх

6 mm

— вниз

6 mm

— вбок

6 mm

● до заземленных компонентов

— вперед

6 mm

— назад

0 mm

— вверх

6 mm

— вбок

6 mm

— вниз

6 mm

● до компонентов, находящихся под напряжением

— вперед

6 mm

— назад

0 mm

— вверх

6 mm

— вниз

6 mm

— вбок

6 mm

Подсоединения/ клеммы

исполнение электрического соединения

● для главной цепи

винтовой зажим

● для цепи вспомогательного и оперативного тока

винтовой зажим

● на контакторе для вспомогательных контактов

Винтовое присоединение

● электромагнитной катушки

Винтовое присоединение

вид подключаемых сечений проводов для главных контактов

● однопроводной

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), 2x 4 мм²

● однопроводной или многопроводной

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), 2x (0,5 ... 4 мм²)

● тонкопроволочный с концевой заделкой кабеля

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)

вид подключаемых сечений проводов

● для вспомогательных контактов

— однопроводной или многопроводной

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)

— тонкопроволочный с концевой заделкой кабеля

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)

● для проводов американского калибра (AWG) для вспомогательных контактов

2x (20 ... 16), 2x (18 ... 14)

Безопасность

функция изделия пригодно для функции безопасности

Да

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди

Связь/ протокол

функция изделия связь по шине

Нет

протокол поддерживается протокол интерфейса AS

Нет

функция изделия интерфейс оперативного тока с IO-Link

Нет

Разрешения Сертификаты

Environment	General Product Approval			Test Certificates
Environmental Confirmations				Special Test Certificate	Type Test Certificates/Test Report
Maritime application

Maritime application	other		Railway
		Confirmation	Special Test Certificate
