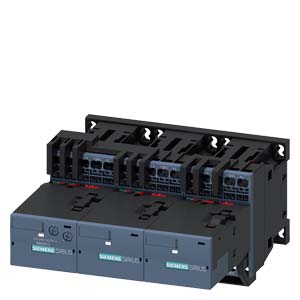

    Siemens 3RA2417-8XF31-2AP0 фидерная сборка

    Siemens 3RA2417-8XF31-2AP0 фидерная сборка

    СБОРКА ПО СХЕМЕ “ЗВЕЗДА-ТРЕУГОЛЬНИК“ С ЛОГ., AC3, 11КВТ/400V AC 230V, 50/60 ГЦ, 3-ПОЛ., ТИПОРАЗМЕР S00, ПРУЖИННЫЕ КЛЕММЫ ЭЛ. И МЕХ. ВЗАИМНАЯ БЛОКИРОВКА, 1НО ИНТЕГР. В СЕТЕВОЙ КОНТ., 1НО ИНТЕГР. В КОНТ. “ЗВЕЗДЫ“, 1НО ИНТЕГР. В КОНТ. “ТРЕУГОЛЬНИКА“,

    Купить 3RA24178XF312AP0 в один клик mdi-cart-outline В корзину

    mdi-warehouse Наличие: под заказ

    mdi-cash-multiple 24391 руб.

    Технические характеристики 3RA24178XF312AP0

    		 Комбинации "звезда-треугольник" AC-3, 11 кВт/400 В, 230 В перем. тока 50/60 Гц, 3-полюсн., Типоразмер S00 пружинная клемма электрич. и механич. блокировка 3 НО встроено
    торговая марка изделия SIRIUS
    наименование изделия Комбинации "звезда-треугольник"
    наименование типа изделия 3RA24
    заводской номер изделия
    ● 1 контактора, входящего в комплект поставки 3RT2018-2AP01
    ● 2 контактора, входящего в комплект поставки 3RT2018-2AP01
    ● 3 контактора, входящего в комплект поставки 3RT2016-2AP01
    ● монтажного комплекта RS, входящего в комплект поставки 3RA2913-2BB2
    ● функционального модуля для соединений звезда-треугольник, входящего в комплект поставки 3RA2816-0EW20
    Общие технические данные
    типоразмер контактора S00
    дополнение изделия вспомогательный выключатель Нет
    ударопрочность при прямоугольном импульсе
    ● при переменном токе 7,3 g / 5 ms, 4,7 g / 10 ms
    ● при постоянном токе 7,3 g / 5 ms, 4,7 g / 10 ms
    ударопрочность при синусовом импульсе
    ● при переменном токе 11,4 g / 5 ms, 7,3 g / 10 ms
    ● при постоянном токе 11,4 g / 5 ms, 7,3 g / 10 ms
    механический ресурс (циклов)
    ● контактора типичный 10 000 000
    ● контактора с насаженным блоком вспомогательных выключателей типичный 10 000 000
    справочный идентификатор согласно МЭК 81346-2:2009 Q
    Директива RoHS (дата) 10/01/2009
    SVHC substance name
    Lead CAS-No. 7439-92-1
    Lead monoxide (lead oxide) CAS-No. 1317-36-8
    2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5
    Melamine CAS-No. 108-78-1
    6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1
    Масса нетто ME 1,44 kg
    Условия окружающей среды
    высота над уровнем моря при высоте над уровнем моря макс. 2 000 m
    окружающая температура
    ● при эксплуатации -25 ... +60 °C
    ● при хранении -55 ... +80 °C
    Цепь главного тока
    число полюсов для главной цепи 3
    число замыкающих контактов для главных контактов 3
    число размыкающих контактов для главных контактов 0
    рабочее напряжение
    ● при AC-3 расчетное значение макс. 690 V
    рабочий ток
    ● при AC-3
    — при 400 В расчетное значение 25 A
    рабочая мощность
    ● при AC-3
    — при 400 В расчетное значение 11 kW
    — при 500 В расчетное значение 11 kW
    — при 690 В расчетное значение 11 kW
    частота коммутации
    ● при AC-3 макс. 1 000 1/h
    Цепь тока управления/ управление
    тип напряжения оперативного напряжения питания Переменный ток
    оперативное напряжение питания 1 при переменном токе
    ● при 50 Гц расчетное значение 230 V
    ● при 60 Гц расчетное значение 230 V
    коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при переменном токе
    ● при 50 Гц 0,8 ... 1,1
    ● при 60 Гц 0,85 ... 1,1
    полная начальная пусковая мощность электромагнитной катушки при переменном токе
    ● при 50 Гц 76 VA
    ● при 60 Гц 68 VA
    коэффициент мощности, индуктивный при начальной пусковой мощности
    ● при 50 Гц 0,8
    ● при 60 Гц 0,75
    полная мощность удержания электромагнитной катушки при переменном токе
    ● при 50 Гц 13,4 VA
    ● при 60 Гц 10,8 VA
    коэффициент мощности, индуктивный при мощности удержания катушки
    ● при 50 Гц 0,25
    ● при 60 Гц 0,25
    Вспомогательный контур
    число замыкающих контактов для вспомогательных контактов
    ● с мгновенным срабатыванием 3
    надежность контакта вспомогательных контактов < 1 ошибки на 100 млн. коммутационных циклов
    Номинальная нагрузка UL/CSA
    нагрузочная способность контакта вспомогательных контактов согласно UL A600 / Q600
    защита от коротких замыканий
    исполнение плавкой вставки предохранителя
    ● для защиты от коротких замыканий главной цепи
    — при типе координации 1 требуется gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 50 A
    — при типе координации 2 требуется gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 25 A
    ● для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gG: 10 A
    Монтаж/ крепление/ размеры
    монтажное положение вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°
    вид креплений винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм
    высота 84 mm
    ширина 135 mm
    глубина 145 mm
    необходимое расстояние
    ● при последовательном монтаже
    — вперед 6 mm
    — назад 0 mm
    — вверх 6 mm
    — вниз 6 mm
    — вбок 6 mm
    ● до заземленных компонентов
    — вперед 6 mm
    — назад 0 mm
    — вверх 6 mm
    — вбок 6 mm
    — вниз 6 mm
    ● до компонентов, находящихся под напряжением
    — вперед 6 mm
    — назад 0 mm
    — вверх 6 mm
    — вниз 6 mm
    — вбок 6 mm
    Подсоединения/ клеммы
    исполнение электрического соединения
    ● для главной цепи пружинный зажим
    ● для цепи вспомогательного и оперативного тока пружинный зажим
    ● на контакторе для вспомогательных контактов Соединение с пружинным зажимом
    ● электромагнитной катушки Соединение с пружинным зажимом
    вид подключаемых сечений проводов для главных контактов
    ● однопроводной 2x (0,5 ... 4 мм²)
    ● однопроводной или многопроводной 2x (0,5 ... 4 мм²)
    ● тонкопроволочный с концевой заделкой кабеля 2x (0,5 ... 2,5 мм²)
    ● тонкопроволочный без концевой заделки кабеля 2x (0,5 ... 2,5 мм²)
    вид подключаемых сечений проводов
    ● для вспомогательных контактов
    — однопроводной или многопроводной 2x (0,5 ... 2,5 мм²)
    — тонкопроволочный с концевой заделкой кабеля 2x (0,5 ... 1,5 мм²)
    — тонкопроволочный без концевой заделки кабеля 2x (0,5 ... 1,5 мм²)
    ● для проводов американского калибра (AWG) для вспомогательных контактов 2x (20 ... 14)
    Безопасность
    функция изделия пригодно для функции безопасности Да
    Электрическая безопасность
    степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
    защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
    Связь/ протокол
    функция изделия связь по шине Нет
    протокол поддерживается протокол интерфейса AS Нет
    функция изделия интерфейс оперативного тока с IO-Link Нет
    Разрешения Сертификаты
    Environment General Product Approval Maritime application

    Environmental Confirmations

    EAC

    ABS (American Bureau of Shipping)

    BV (Bureau Veritas)

    DNV (Det Norske Veritas)

    LR (Lloyds Register)

    Maritime application other

    PRS (Polski Register of Shipping)

    RINA (Registro Italiano Navale)

    RMRS (Russian Maritime Register)

    Confirmation

    Дополнительная информация
    3RA2417-8XF31-2AP0
    3RA2417-8XF31-2AP0
    3RA2417-8XF31-2AP0
