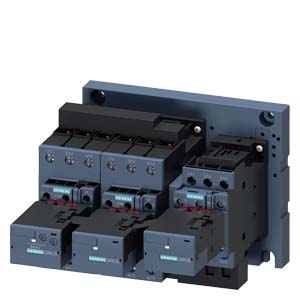

    Siemens 3RA2434-8XF32-1NB3 фидерная сборка

    Siemens 3RA2434-8XF32-1NB3 фидерная сборка

    СБОРКА СО СХЕМОЙ ЗВЕЗДА-ТРЕУГОЛЬНИК AC3:22/30КВТ/400V 24-33V AC/DC ТИПОРАЗМЕР S2, ВИНТОВЫЕ КЛЕММЫ ЭЛ. И МЕХ. ВЗАИМНАЯ БЛОКИРОВКА 3НО + 3НЗ ИНТЕГР.,

    Купить 3RA24348XF321NB3 в один клик mdi-cart-outline В корзину

    mdi-warehouse Наличие: под заказ

    mdi-cash-multiple 61099 руб.

    Технические характеристики 3RA24348XF321NB3

    		 Комбинации "звезда-треугольник" AC-3, 22/30 кВт/400 В, AC/DC 20–33 В, 3-полюсн., Типоразмер S2 винтовой зажим электрич. и механич. блокировка 3 НО + 3 НЗ встроено
    торговая марка изделия SIRIUS
    наименование изделия Комбинации "звезда-треугольник"
    наименование типа изделия 3RA24
    заводской номер изделия
    ● 1 контактора, входящего в комплект поставки 3RT2035-1NB30
    ● 2 контактора, входящего в комплект поставки 3RT2035-1NB30
    ● 3 контактора, входящего в комплект поставки 3RT2026-1NB30
    ● монтажного комплекта RS, входящего в комплект поставки 3RA2933-2C
    ● функционального модуля для соединений звезда-треугольник, входящего в комплект поставки 3RA2816-0EW20
    Общие технические данные
    типоразмер контактора S2
    дополнение изделия вспомогательный выключатель Нет
    ударопрочность при прямоугольном импульсе
    ● при переменном токе 7,7 g / 5 мс, 4,5 g / 10 мс
    ● при постоянном токе 7,7 g / 5 мс, 4,5 g / 10 мс
    ударопрочность при синусовом импульсе
    ● при переменном токе 12 g / 5 мс, 7 g / 10 мс
    ● при постоянном токе 12 g / 5 мс, 7 g / 10 мс
    механический ресурс (циклов)
    ● контактора типичный 10 000 000
    ● контактора с насаженным блоком вспомогательных выключателей типичный 10 000 000
    справочный идентификатор согласно МЭК 81346-2:2009 Q
    Директива RoHS (дата) 10/01/2014
    SVHC substance name
    Lead CAS-No. 7439-92-1
    Lead monoxide (lead oxide) CAS-No. 1317-36-8
    2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5
    Melamine CAS-No. 108-78-1
    6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1
    Масса нетто ME 3,854 kg
    Условия окружающей среды
    высота над уровнем моря при высоте над уровнем моря макс. 2 000 m
    окружающая температура
    ● при эксплуатации -25 ... +60 °C
    ● при хранении -55 ... +80 °C
    Цепь главного тока
    число полюсов для главной цепи 3
    число замыкающих контактов для главных контактов 3
    число размыкающих контактов для главных контактов 0
    рабочее напряжение
    ● при AC-3 расчетное значение макс. 690 V
    рабочий ток
    ● при AC-3
    — при 400 В расчетное значение 65 A
    рабочая мощность
    ● при AC-3
    — при 400 В расчетное значение 22 kW
    частота коммутации
    ● при AC-3 макс. 1 000 1/h
    Цепь тока управления/ управление
    тип напряжения оперативного напряжения питания AC/DC
    оперативное напряжение питания 1 при переменном токе
    ● при 50 Гц 20 ... 33 V
    ● при 60 Гц 20 ... 33 V
    оперативное напряжение питания 1 при постоянном токе 20 ... 33 V
    коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при переменном токе
    ● при 50 Гц 0,8 ... 1,1
    ● при 60 Гц 0,85 ... 1,1
    исполнение ограничителя перенапряжений с варистором
    полная начальная пусковая мощность электромагнитной катушки при переменном токе
    ● при 50 Гц 82 VA
    ● при 60 Гц 82 VA
    коэффициент мощности, индуктивный при начальной пусковой мощности
    ● при 50 Гц 0,64
    ● при 60 Гц 0,5
    полная мощность удержания электромагнитной катушки при переменном токе
    ● при 50 Гц 6 VA
    ● при 60 Гц 6 VA
    коэффициент мощности, индуктивный при мощности удержания катушки
    ● при 50 Гц 0,36
    ● при 60 Гц 0,39
    начальная пусковая мощность электромагнитной катушки при постоянном токе 28 W
    мощность удержания электромагнитной катушки при постоянном токе 4 W
    Вспомогательный контур
    число размыкающих контактов для вспомогательных контактов
    ● с мгновенным срабатыванием 3
    число замыкающих контактов для вспомогательных контактов
    ● с мгновенным срабатыванием 3
    надежность контакта вспомогательных контактов < 1 ошибки на 100 млн. коммутационных циклов
    Номинальная нагрузка UL/CSA
    нагрузочная способность контакта вспомогательных контактов согласно UL A600 / Q600
    защита от коротких замыканий
    исполнение плавкой вставки предохранителя
    ● для защиты от коротких замыканий главной цепи
    — при типе координации 1 требуется gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 160 A
    — при типе координации 2 требуется gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 80 A
    ● для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gG: 10 A
    Монтаж/ крепление/ размеры
    монтажное положение вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°
    вид креплений винтовое крепление
    высота 142 mm
    ширина 177,5 mm
    глубина 223 mm
    необходимое расстояние
    ● при последовательном монтаже
    — вперед 10 mm
    — назад 0 mm
    — вверх 10 mm
    — вниз 10 mm
    — вбок 10 mm
    ● до заземленных компонентов
    — вперед 10 mm
    — назад 0 mm
    — вверх 10 mm
    — вбок 10 mm
    — вниз 10 mm
    ● до компонентов, находящихся под напряжением
    — вперед 10 mm
    — назад 0 mm
    — вверх 10 mm
    — вниз 10 mm
    — вбок 10 mm
    Подсоединения/ клеммы
    исполнение электрического соединения
    ● для главной цепи винтовой зажим
    ● для цепи вспомогательного и оперативного тока винтовой зажим
    ● на контакторе для вспомогательных контактов Винтовое присоединение
    ● электромагнитной катушки Винтовое присоединение
    вид подключаемых сечений проводов для главных контактов
    ● однопроводной 2x (1 – 35 мм²), 1x (1 – 50 мм²)
    ● однопроводной или многопроводной 2x (1 – 35 мм²), 1x (1 – 50 мм²)
    ● тонкопроволочный с концевой заделкой кабеля 2x (1 – 25 мм²), 1x (1 – 35 мм²)
    вид подключаемых сечений проводов
    ● для вспомогательных контактов
    — однопроводной или многопроводной 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
    — тонкопроволочный с концевой заделкой кабеля 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
    ● для проводов американского калибра (AWG) для вспомогательных контактов 2x (20 ... 16), 2x (18 ... 14)
    Безопасность
    функция изделия пригодно для функции безопасности Да
    Электрическая безопасность
    степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
    защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
    Связь/ протокол
    функция изделия связь по шине Нет
    протокол поддерживается протокол интерфейса AS Нет
    функция изделия интерфейс оперативного тока с IO-Link Нет
    Разрешения Сертификаты
    Environment General Product Approval Maritime application other

    Environmental Confirmations

    EAC

    BV (Bureau Veritas)

    Confirmation

    Дополнительная информация
    3RA2434-8XF32-1NB3
    3RA2434-8XF32-1NB3
    3RA2434-8XF32-1NB3
    последнее изменение: 29.06.2025
    Дата
    06.04.2026     		Возможны изменения.
    © Copyright Siemens 2026
