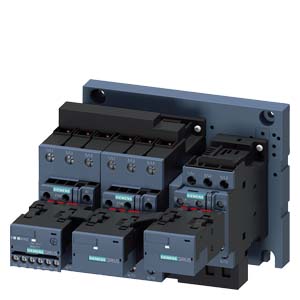

Siemens 3RA2435-8XE32-1NB3 фидерная сборка

Name: Siemens 3RA2435-8XE32-1NB3 фидерная сборка
Brand: Siemens
Price: 70798 RUB
Availability: InStock

СБОРКА СО СХЕМОЙ ЗВЕЗДА-ТРЕУГОЛЬНИК С I/O-LINK AC3:37КВТ/400V 24V DC ТИПОРАЗМЕР S2, ВИНТОВЫЕ КЛЕММЫ ЭЛ. И МЕХ. ВЗАИМНАЯ БЛОКИРОВКА 3НО + 3НЗ ИНТЕГР.,

Купить 3RA24358XE321NB3 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 70798 руб.

Технические характеристики 3RA24358XE321NB3

Комбинация «звезда-треугольник», I/O-Link AC-3, 37 кВт/400 В, 20–33 В AC/DC 3-полюсн., Типоразмер S2 винтовой зажим электрич. и механич. блокировка 3 НО + 3 НЗ встроено

торговая марка изделия

SIRIUS

наименование изделия

Комбинации "звезда-треугольник"

наименование типа изделия

3RA24

заводской номер изделия

● 1 контактора, входящего в комплект поставки

3RT2035-1NB30-0CC0

● 2 контактора, входящего в комплект поставки

3RT2035-1NB30

● 3 контактора, входящего в комплект поставки

3RT2027-1BB40

● монтажного комплекта RS, входящего в комплект поставки

3RA2933-2C

● функционального модуля связи, входящего в комплект поставки

3RA2711-1CA00

Общие технические данные

типоразмер контактора

дополнение изделия вспомогательный выключатель

Нет

ударопрочность при прямоугольном импульсе

● при постоянном токе

7,7 g / 5 мс, 4,5 g / 10 мс

ударопрочность при синусовом импульсе

● при постоянном токе

12 g / 5 мс, 7 g / 10 мс

механический ресурс (циклов)

● контактора типичный

10 000 000

● контактора с насаженным блоком вспомогательных выключателей типичный

10 000 000

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

10/01/2014

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Melamine CAS-No. 108-78-1

Масса нетто ME

3,89 kg

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-55 ... +80 °C

Цепь главного тока

число полюсов для главной цепи

число замыкающих контактов для главных контактов

число размыкающих контактов для главных контактов

рабочее напряжение

● при AC-3 расчетное значение макс.

690 V

рабочий ток

● при AC-3

— при 400 В расчетное значение

80 A

рабочая мощность

● при AC-3

— при 400 В расчетное значение

37 kW

частота коммутации

● при AC-3 макс.

1 000 1/h

Цепь тока управления/ управление

тип напряжения оперативного напряжения питания

AC/DC

оперативное напряжение питания 1 при переменном токе

● при 50 Гц

20 ... 33 V

● при 60 Гц

20 ... 33 V

оперативное напряжение питания 1 при постоянном токе

20 ... 33 V

исполнение ограничителя перенапряжений

с варистором

полная начальная пусковая мощность электромагнитной катушки при переменном токе

● при 50 Гц

82 VA

● при 60 Гц

82 VA

коэффициент мощности, индуктивный при начальной пусковой мощности

● при 50 Гц

0,64

● при 60 Гц

0,5

полная мощность удержания электромагнитной катушки при переменном токе

● при 50 Гц

6 VA

● при 60 Гц

6 VA

коэффициент мощности, индуктивный при мощности удержания катушки

● при 50 Гц

0,36

● при 60 Гц

0,39

начальная пусковая мощность электромагнитной катушки при постоянном токе

28 W

мощность удержания электромагнитной катушки при постоянном токе

4 W

Вспомогательный контур

число размыкающих контактов для вспомогательных контактов

● с мгновенным срабатыванием

число замыкающих контактов для вспомогательных контактов

● с мгновенным срабатыванием

надежность контакта вспомогательных контактов

< 1 ошибки на 100 млн. коммутационных циклов

Номинальная нагрузка UL/CSA

нагрузочная способность контакта вспомогательных контактов согласно UL

A600 / Q600

защита от коротких замыканий

исполнение плавкой вставки предохранителя

● для защиты от коротких замыканий главной цепи

— при типе координации 1 требуется

gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 160 A

— при типе координации 2 требуется

gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 80 A

● для защиты вспомогательного выключателя от короткого замыкания требуется

предохранитель gG: 10 A

Монтаж/ крепление/ размеры

монтажное положение

вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°

вид креплений

винтовое крепление

высота

142 mm

ширина

177,5 mm

глубина

223 mm

необходимое расстояние

● при последовательном монтаже

— вперед

10 mm

— назад

0 mm

— вверх

10 mm

— вниз

10 mm

— вбок

10 mm

● до заземленных компонентов

— вперед

10 mm

— назад

0 mm

— вверх

10 mm

— вбок

10 mm

— вниз

10 mm

● до компонентов, находящихся под напряжением

— вперед

10 mm

— назад

0 mm

— вверх

10 mm

— вниз

10 mm

— вбок

10 mm

Подсоединения/ клеммы

исполнение электрического соединения

● для главной цепи

винтовой зажим

● для цепи вспомогательного и оперативного тока

винтовой зажим

● на контакторе для вспомогательных контактов

Винтовое присоединение

● электромагнитной катушки

Винтовое присоединение

вид подключаемых сечений проводов для главных контактов

● однопроводной

2x (1 – 35 мм²), 1x (1 – 50 мм²)

● однопроводной или многопроводной

2x (1 – 35 мм²), 1x (1 – 50 мм²)

● тонкопроволочный с концевой заделкой кабеля

2x (1 – 25 мм²), 1x (1 – 35 мм²)

вид подключаемых сечений проводов

● для вспомогательных контактов

— однопроводной или многопроводной

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)

— тонкопроволочный с концевой заделкой кабеля

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)

● для проводов американского калибра (AWG) для вспомогательных контактов

2x (20 ... 16), 2x (18 ... 14)

Безопасность

функция изделия пригодно для функции безопасности

Да

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди

Связь/ протокол

функция изделия связь по шине

Нет

протокол поддерживается протокол интерфейса AS

Нет

функция изделия интерфейс оперативного тока с IO-Link

Да

Разрешения Сертификаты

Environment	General Product Approval		Test Certificates	Maritime application
Environmental Confirmations			Type Test Certificates/Test Report
other		Dangerous goods
	Confirmation	Transport Information
