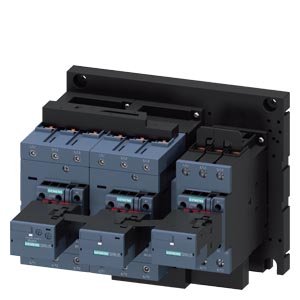

    Siemens 3RA2445-8XF32-1AG2 фидерная сборка

    Siemens 3RA2445-8XF32-1AG2 фидерная сборка

    Комбинации “звезда-треугольник“ AC-3, 75 кВт/400 В 110 В AC, 50/60 Гц Типоразмер S3, винтовой зажим электрич. и механич. блокировка 3 НО + 3 НЗ

    Купить 3RA24458XF321AG2 в один клик mdi-cart-outline В корзину

    mdi-warehouse Наличие: под заказ

    mdi-cash-multiple 68373 руб.

    Технические характеристики 3RA24458XF321AG2

    		 Комбинации "звезда-треугольник" AC-3, 75 кВт/400 В 110 В AC, 50/60 Гц Типоразмер S3, винтовой зажим электрич. и механич. блокировка 3 НО + 3 НЗ
    торговая марка изделия SIRIUS
    наименование изделия Комбинации "звезда-треугольник"
    наименование типа изделия 3RA24
    заводской номер изделия
    ● 1 контактора, входящего в комплект поставки 3RT2045-1AG20
    ● 2 контактора, входящего в комплект поставки 3RT2045-1AG20
    ● 3 контактора, входящего в комплект поставки 3RT2036-1AG20
    ● монтажного комплекта RS, входящего в комплект поставки 3RA2943-2C
    ● функционального модуля для соединений звезда-треугольник, входящего в комплект поставки 3RA2816-0EW20
    Общие технические данные
    типоразмер контактора S3
    дополнение изделия вспомогательный выключатель Нет
    ударопрочность при прямоугольном импульсе
    ● при переменном токе 6,7 г / 5 мс, 4,0 г / 10 мс
    ударопрочность при синусовом импульсе
    ● при переменном токе 10,6 г / 5 мс, 6,3 г / 10 мс
    механический ресурс (циклов)
    ● контактора типичный 10 000 000
    ● контактора с насаженным блоком вспомогательных выключателей типичный 10 000 000
    справочный идентификатор согласно МЭК 81346-2:2009 Q
    Директива RoHS (дата) 03/01/2017
    SVHC substance name
    Lead CAS-No. 7439-92-1
    Lead monoxide (lead oxide) CAS-No. 1317-36-8
    2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5
    Melamine CAS-No. 108-78-1
    6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1
    Масса нетто ME 5,44 kg
    Условия окружающей среды
    высота над уровнем моря при высоте над уровнем моря макс. 2 000 m
    окружающая температура
    ● при эксплуатации -25 ... +60 °C
    ● при хранении -55 ... +80 °C
    Цепь главного тока
    число полюсов для главной цепи 3
    число замыкающих контактов для главных контактов 3
    число размыкающих контактов для главных контактов 0
    рабочее напряжение
    ● при AC-3 расчетное значение макс. 690 V
    рабочий ток
    ● при AC-3
    — при 400 В расчетное значение 150 A
    рабочая мощность
    ● при AC-3
    — при 400 В расчетное значение 75 kW
    — при 690 В расчетное значение 110 kW
    частота коммутации
    ● при AC-3 макс. 1 000 1/h
    Цепь тока управления/ управление
    тип напряжения оперативного напряжения питания Переменный ток
    оперативное напряжение питания 1 при переменном токе
    ● при 50 Гц расчетное значение 110 V
    ● при 60 Гц расчетное значение 110 V
    коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при переменном токе
    ● при 50 Гц 0,8 ... 1,1
    ● при 60 Гц 0,85 ... 1,1
    полная начальная пусковая мощность электромагнитной катушки при переменном токе
    ● при 50 Гц 698 VA
    ● при 60 Гц 594 VA
    коэффициент мощности, индуктивный при начальной пусковой мощности
    ● при 50 Гц 0,62
    ● при 60 Гц 0,55
    полная мощность удержания электромагнитной катушки при переменном токе
    ● при 50 Гц 52 VA
    ● при 60 Гц 38 VA
    коэффициент мощности, индуктивный при мощности удержания катушки
    ● при 50 Гц 0,35
    ● при 60 Гц 0,41
    Вспомогательный контур
    число размыкающих контактов для вспомогательных контактов
    ● с мгновенным срабатыванием 3
    число замыкающих контактов для вспомогательных контактов
    ● с мгновенным срабатыванием 3
    Номинальная нагрузка UL/CSA
    нагрузочная способность контакта вспомогательных контактов согласно UL A600 / Q600
    защита от коротких замыканий
    исполнение плавкой вставки предохранителя
    ● для защиты от коротких замыканий главной цепи
    — при типе координации 1 требуется gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 250 A
    — при типе координации 2 требуется gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 160 A
    ● для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gG: 10 A
    Монтаж/ крепление/ размеры
    монтажное положение вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°
    вид креплений винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм
    высота 180 mm
    ширина 220 mm
    глубина 244 mm
    необходимое расстояние
    ● при последовательном монтаже
    — вперед 10 mm
    — назад 0 mm
    — вверх 10 mm
    — вниз 10 mm
    — вбок 10 mm
    ● до заземленных компонентов
    — вперед 10 mm
    — назад 0 mm
    — вверх 10 mm
    — вбок 10 mm
    — вниз 10 mm
    ● до компонентов, находящихся под напряжением
    — вперед 10 mm
    — назад 0 mm
    — вверх 10 mm
    — вниз 10 mm
    — вбок 10 mm
    Подсоединения/ клеммы
    исполнение электрического соединения
    ● для главной цепи винтовой зажим
    ● для цепи вспомогательного и оперативного тока винтовой зажим
    ● на контакторе для вспомогательных контактов Винтовое присоединение
    ● электромагнитной катушки Винтовое присоединение
    вид подключаемых сечений проводов для главных контактов
    ● однопроводной или многопроводной 2x (2,5 ... 16 мм²), 2x (10 ... 50 мм²), 1x (10 ... 70 мм²)
    ● тонкопроволочный с концевой заделкой кабеля 2x (2,5 ... 35 мм²), 1x (2,5 ... 50 мм²)
    ● тонкопроволочный без концевой заделки кабеля 2x (10 ... 35 мм²), 1x (10 ... 50 мм²)
    вид подключаемых сечений проводов
    ● для вспомогательных контактов
    — однопроводной или многопроводной 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
    — тонкопроволочный с концевой заделкой кабеля 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
    ● для проводов американского калибра (AWG) для вспомогательных контактов 2x (20 ... 16), 2x (18 ... 14)
    Безопасность
    функция изделия пригодно для функции безопасности Да
    Электрическая безопасность
    степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
    защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
    Связь/ протокол
    функция изделия связь по шине Нет
    протокол поддерживается протокол интерфейса AS Нет
    функция изделия интерфейс оперативного тока с IO-Link Нет
    Разрешения Сертификаты
    Environment General Product Approval other

    Environmental Confirmations

    UK Declaration of Conformity

    EU declaration of conformity

    EAC

    Confirmation

    Chinese Quality Checkmark

    Dangerous goods

    Transport Information

    Дополнительная информация
    3RA2445-8XF32-1AG2
    3RA2445-8XF32-1AG2
    3RA2445-8XF32-1AG2
    последнее изменение: 29.06.2025
    Дата
    06.04.2026     		Возможны изменения.
    © Copyright Siemens 2026
