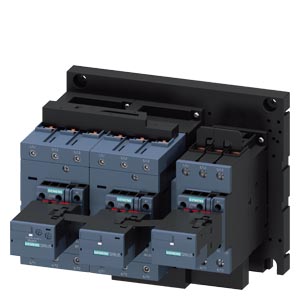

    Siemens 3RA2445-8XF32-1NB3 фидерная сборка

    Siemens 3RA2445-8XF32-1NB3 фидерная сборка

    Комбинации “звезда-треугольник“ AC-3, 75 кВт/400 В 20–33 В AC/DC Типоразмер S3, винтовой зажим электрич. и механич. блокировка 3 НО + 3 НЗ, встроенный варистор

    Купить 3RA24458XF321NB3 в один клик mdi-cart-outline В корзину

    mdi-warehouse Наличие: под заказ

    mdi-cash-multiple 89709 руб.

    Технические характеристики 3RA24458XF321NB3

    		 Комбинации "звезда-треугольник" AC-3, 75 кВт/400 В 20–33 В AC/DC Типоразмер S3, винтовой зажим электрич. и механич. блокировка 3 НО + 3 НЗ, встроенный варистор
    торговая марка изделия SIRIUS
    наименование изделия Комбинации "звезда-треугольник"
    наименование типа изделия 3RA24
    заводской номер изделия
    ● 1 контактора, входящего в комплект поставки 3RT2045-1NB30
    ● 2 контактора, входящего в комплект поставки 3RT2045-1NB30
    ● 3 контактора, входящего в комплект поставки 3RT2036-1NB30
    ● монтажного комплекта RS, входящего в комплект поставки 3RA2943-2C
    ● функционального модуля для соединений звезда-треугольник, входящего в комплект поставки 3RA2816-0EW20
    Общие технические данные
    типоразмер контактора S3
    дополнение изделия вспомогательный выключатель Нет
    ударопрочность при прямоугольном импульсе
    ● при переменном токе 6,7 г / 5 мс, 4,0 г / 10 мс
    ● при постоянном токе 6,7 г / 5 мс, 4 г / 10 мс
    ударопрочность при синусовом импульсе
    ● при переменном токе 10,6 г / 5 мс, 6,3 г / 10 мс
    ● при постоянном токе 10,6 г / 5 мс, 6,3 г / 10 мс
    механический ресурс (циклов)
    ● контактора типичный 10 000 000
    ● контактора с насаженным блоком вспомогательных выключателей типичный 10 000 000
    справочный идентификатор согласно МЭК 81346-2:2009 Q
    Директива RoHS (дата) 03/01/2017
    SVHC substance name
    Lead CAS-No. 7439-92-1
    Lead monoxide (lead oxide) CAS-No. 1317-36-8
    2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5
    Melamine CAS-No. 108-78-1
    6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1
    Масса нетто ME 5,77 kg
    Условия окружающей среды
    высота над уровнем моря при высоте над уровнем моря макс. 2 000 m
    окружающая температура
    ● при эксплуатации -25 ... +60 °C
    ● при хранении -55 ... +80 °C
    Цепь главного тока
    число полюсов для главной цепи 3
    число замыкающих контактов для главных контактов 3
    число размыкающих контактов для главных контактов 0
    рабочее напряжение
    ● при AC-3 расчетное значение макс. 690 V
    рабочий ток
    ● при AC-3
    — при 400 В расчетное значение 150 A
    рабочая мощность
    ● при AC-3
    — при 400 В расчетное значение 75 kW
    — при 690 В расчетное значение 110 kW
    частота коммутации
    ● при AC-3 макс. 1 000 1/h
    Цепь тока управления/ управление
    тип напряжения оперативного напряжения питания AC/DC
    оперативное напряжение питания 1 при переменном токе
    ● при 50 Гц 20 ... 33 V
    ● при 60 Гц 20 ... 33 V
    оперативное напряжение питания 1 при постоянном токе 20 ... 33 V
    коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при переменном токе
    ● при 50 Гц 0,8 ... 1,1
    ● при 60 Гц 0,85 ... 1,1
    исполнение ограничителя перенапряжений с варистором
    полная начальная пусковая мощность электромагнитной катушки при переменном токе
    ● при 50 Гц 328 VA
    ● при 60 Гц 328 VA
    коэффициент мощности, индуктивный при начальной пусковой мощности
    ● при 50 Гц 0,95
    ● при 60 Гц 0,95
    полная мощность удержания электромагнитной катушки при переменном токе
    ● при 50 Гц 8,2 VA
    ● при 60 Гц 8,2 VA
    коэффициент мощности, индуктивный при мощности удержания катушки
    ● при 50 Гц 0,95
    ● при 60 Гц 0,95
    начальная пусковая мощность электромагнитной катушки при постоянном токе 154 W
    мощность удержания электромагнитной катушки при постоянном токе 5,6 W
    Вспомогательный контур
    число размыкающих контактов для вспомогательных контактов
    ● с мгновенным срабатыванием 3
    число замыкающих контактов для вспомогательных контактов
    ● с мгновенным срабатыванием 3
    надежность контакта вспомогательных контактов < 1 ошибки на 100 млн. коммутационных циклов
    Номинальная нагрузка UL/CSA
    нагрузочная способность контакта вспомогательных контактов согласно UL A600 / Q600
    защита от коротких замыканий
    исполнение плавкой вставки предохранителя
    ● для защиты от коротких замыканий главной цепи
    — при типе координации 1 требуется gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 250 A
    — при типе координации 2 требуется gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 160 A
    ● для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gG: 10 A
    Монтаж/ крепление/ размеры
    монтажное положение вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°
    вид креплений винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм
    высота 180 mm
    ширина 220 mm
    глубина 244 mm
    необходимое расстояние
    ● при последовательном монтаже
    — вперед 10 mm
    — назад 0 mm
    — вверх 10 mm
    — вниз 10 mm
    — вбок 10 mm
    ● до заземленных компонентов
    — вперед 10 mm
    — назад 0 mm
    — вверх 10 mm
    — вбок 10 mm
    — вниз 10 mm
    ● до компонентов, находящихся под напряжением
    — вперед 10 mm
    — назад 0 mm
    — вверх 10 mm
    — вниз 10 mm
    — вбок 10 mm
    Подсоединения/ клеммы
    исполнение электрического соединения
    ● для главной цепи винтовой зажим
    ● для цепи вспомогательного и оперативного тока винтовой зажим
    ● на контакторе для вспомогательных контактов Винтовое присоединение
    ● электромагнитной катушки Винтовое присоединение
    вид подключаемых сечений проводов для главных контактов
    ● однопроводной или многопроводной 2x (2,5 ... 16 мм²), 2x (10 ... 50 мм²), 1x (10 ... 70 мм²)
    ● тонкопроволочный с концевой заделкой кабеля 2x (2,5 ... 35 мм²), 1x (2,5 ... 50 мм²)
    ● тонкопроволочный без концевой заделки кабеля 2x (10 ... 35 мм²), 1x (10 ... 50 мм²)
    вид подключаемых сечений проводов
    ● для вспомогательных контактов
    — однопроводной или многопроводной 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
    — тонкопроволочный с концевой заделкой кабеля 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
    ● для проводов американского калибра (AWG) для вспомогательных контактов 2x (20 ... 16), 2x (18 ... 14)
    Безопасность
    функция изделия пригодно для функции безопасности Да
    Электрическая безопасность
    степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
    защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
    Связь/ протокол
    функция изделия связь по шине Нет
    протокол поддерживается протокол интерфейса AS Нет
    функция изделия интерфейс оперативного тока с IO-Link Нет
    Разрешения Сертификаты
    Environment General Product Approval other

    Environmental Confirmations

    EAC

    Confirmation

    Дополнительная информация
    3RA2445-8XF32-1NB3
    3RA2445-8XF32-1NB3
    3RA2445-8XF32-1NB3
    последнее изменение: 04.04.2026
    Дата
    06.04.2026     		Возможны изменения.
    © Copyright Siemens 2026
