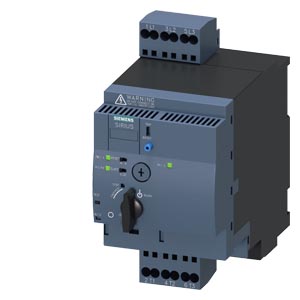

Siemens 3RA6250-2CB34 фидерная сборка

Name: Siemens 3RA6250-2CB34 фидерная сборка
Brand: Siemens
Price: 66573 RUB
Availability: InStock

РЕВЕРСИВНЫЙ КОМПАКТНЫЙ ПУСКАТЕЛЬ SIRIUS 3RA62, UI 690B, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ 24 B AC/DC, 50... 60 ГЦ, РЕГУЛИРОВКА РАСЦЕПИТЕЛЯ ПЕРЕГРУЗКИ 1 ... 4 A, IP20, ПОДКЛЮЧЕНИЕ ГЛАВНОЙ СИЛОВОЙ ЦЕПИ: ПРУЖИННЫЕ ЗАЖИМЫ, ПОДКЛЮЧЕНИЕ ВСПОМОГАТЕЛЬНЫХ ЦЕПЕЙ: ЗАМЕНЯЕМЫЕ КЛЕММЫ, БЕЗ КЛЕММ

Купить 3RA62502CB34 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 66573 руб.

Технические характеристики 3RA62502CB34

SIRIUS Компактный пускатель Реверсивный пускатель 690 В 24 В AC/DC 50–60 Гц 1–4 A IP20 Подключение основной цепи тока: пружинная клемма Подключение цепи управления: втычное, без клемм

торговая марка изделия

SIRIUS

наименование изделия

Компактный пускатель

исполнение изделия

поворотное пусковое устройство

наименование типа изделия

3RA62

Общие технические данные

функция изделия интерфейс оперативного тока для параллельного соединения

Да

дополнение изделия вспомогательный выключатель

Да

мощность потерь [Вт] при расчетном значении тока

● при переменном токе в теплом рабочем состоянии

1 W

● при переменном токе в теплом рабочем состоянии на каждый полюс

0,33 W

● без тока нагрузки типичный

2,9 W

напряжение развязки расчетное значение

690 V

степень загрязнения

выдерживаемое импульсное напряжение расчетное значение

6 000 V

макс. допустимое напряжение для безопасного разъединения

● между главной и вспомогательной цепью

400 V

● между двумя вспомогательными цепями

250 V

● между цепями оперативного и вспомогательного тока

300 V

степень защиты NEMA

прочие

ударопрочность

a=60 м/сек2 (6г) с 10 мсек на каждые 3 удара во всех осях

вибропрочность

f = 4 ... 5,8 Гц, d = 15 мм; f = 5,8 ... 500 Гц, a = 20 м/с²; 10 циклов

механический ресурс (циклов)

● главных контактов типичный

10 000 000

● вспомогательных контактов типичный

10 000 000

● сигнальных контактов типичный

10 000 000

электрический ресурс (циклов) вспомогательных контактов

● при DC-13 при 6 А при 24 В типичный

30 000

● при AC-15 при 6 А при 230 В типичный

200 000

тип классификации

устойчивый режим работы согласно IEC 60947-6-2

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

05/01/2012

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV-329) CAS-No. 3147-75-9

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Melamine CAS-No. 108-78-1

6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1

Масса нетто ME

2,55 kg

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-20 ... +60 °C

● при хранении

-55 ... +80 °C

● при транспортировке

-55 ... +80 °C

относительная атмосферная влажность при эксплуатации

10 ... 90 %

Цепь главного тока

число полюсов для главной цепи

регулируемый порог срабатывания по току токозависимого расцепителя перегрузки

1 ... 4 A

формула предельной включающей способности

12 x Ie

формула предельной отключающей способности

10 x Ie

отдаваемая механическая мощность для 4-полюсного трехфазного двигателя

● при 400 В расчетное значение

1,5 kW

● при 500 В расчетное значение

2,2 kW

● при 690 В расчетное значение

3 kW

рабочее напряжение при AC-3 расчетное значение макс.

690 V

рабочий ток

● при переменном токе при 400 В расчетное значение

4 A

● при AC-3 при 400 В расчетное значение

4 A

● при AC-43

— при 400 В расчетное значение

3,6 A

— при 500 В расчетное значение

3,9 A

— при 690 В расчетное значение

3,8 A

рабочая мощность

● при AC-3 при 400 В расчетное значение

1,5 kW

● при AC-43

— при 400 В расчетное значение

1 500 W

— при 500 В расчетное значение

2 200 W

— при 690 В расчетное значение

3 000 W

частота включений на холостом ходу

3 600 1/h

частота коммутации

● при AC-41 согласно МЭК 60947-6-2 макс.

750 1/h

● при AC-43 согласно МЭК 60947-6-2 макс.

250 1/h

Цепь тока управления/ управление

тип напряжения

AC/DC

оперативное напряжение питания 1 при переменном токе

● при 50 Гц расчетное значение

24 V

● при 50 Гц

24 V

● при 60 Гц расчетное значение

24 V

● при 60 Гц

24 V

частота оперативного напряжения питания

● 1 расчетное значение

50 Hz

● 2 расчетное значение

60 Hz

оперативное напряжение питания 1 при постоянном токе расчетное значение

24 V

оперативное напряжение питания 1 при постоянном токе

24 V

мощность удержания

● при переменном токе макс.

2,8 W

● при постоянном токе макс.

2,9 W

Вспомогательный контур

число размыкающих контактов для вспомогательных контактов

число замыкающих контактов для вспомогательных контактов

число замыкающих контактов расцепителя тока короткого замыкания мгновенного действия для сигнального контакта

число переключающих контактов токозависимого расцепителя перегрузки для сигнального контакта

рабочий ток вспомогательных контактов при AC-12 макс.

10 A

рабочий ток вспомогательных контактов при DC-13 при 250 В

0,27 A

Функция защиты/ контроля

класс срабатывания

CLASS 10 и 20 регулируется

ном. рабочая отключающая способность при коротком замыкании (Ics)

● при 400 В расчетное значение

53 kA

● при 500 В расчетное значение

3 kA

● при 690 В расчетное значение

3 kA

Номинальная нагрузка UL/CSA

ток полной нагрузки (FLA) для 3-фазного электродвигателя

● при 480 В расчетное значение

4 A

● при 600 В расчетное значение

4 A

отдаваемая механическая мощность [л. с.] для 3-фазного электродвигателя

● при 200/208 В расчетное значение

0,75 hp

● при 220/230 В расчетное значение

0,75 hp

● при 460/480 В расчетное значение

2 hp

● при 575/600 В расчетное значение

3 hp

нагрузочная способность контакта вспомогательных контактов согласно UL

Контакты 21-22, 13-14, 43-44 Q600 / A600, контакты 77-78 R300 / B300, контакты 95-96-98 R300 / D300

защита от коротких замыканий

функция изделия защита от коротких замыканий

Да

исполнение защиты от коротких замыканий

электромагнитный

исполнение плавкой вставки предохранителя

● для защиты вспомогательного выключателя от короткого замыкания требуется

предохранитель gL/gG: 10 A

● для защиты сигнального выключателя расцепителя тока короткого замыкания от коротких замыканий требуется

6A gL/gG/400V

● для защиты сигнального выключателя расцепителя тока перегрузки от коротких замыканий требуется

4A gL/gG/400V

Монтаж/ крепление/ размеры

монтажное положение

любой

монтажное положение рекомендуемый

вертикальный, на горизонтальной монтажной шине

вид креплений

Винтовое и защёлкивающееся крепление

высота

191 mm

ширина

90 mm

глубина

165 mm

Подсоединения/ клеммы

компонент изделия съемная клемма для главной цепи

Да

компонент изделия съемная клемма для цепи вспомогательного и оперативного тока

Да

исполнение электрического соединения

● для главной цепи

пружинный зажим

● для цепи вспомогательного и оперативного тока

вставной, без клемм

вид подключаемых сечений проводов для главных контактов

● однопроводной

2x (1,5 ... 6 мм²), 1x 10 мм²

● тонкопроволочный с концевой заделкой кабеля

2x (1,5 ... 6 мм²)

● тонкопроволочный без концевой заделки кабеля

2x (1,5 ... 6 мм²)

вид подключаемых сечений проводов

● для вспомогательных контактов

— однопроводной

2x (0,25 ... 1,5 мм²)

— тонкопроволочный с концевой заделкой кабеля

2x (0,25 ... 1,5 мм²)

— тонкопроволочный без концевой заделки кабеля

2x (0,25 ... 1,5 мм²)

● для проводов американского калибра (AWG) для вспомогательных контактов

2x (24 ... 16)

Безопасность

доля опасных отказов

● при низкой приоритетности запроса согласно SN 31920

40 %

● при высокой приоритетности запроса согласно SN 31920

50 %

значение В10 при высокой приоритетности запроса согласно SN 31920

3 000 000

частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920

100 FIT

IEC 61508

значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508

20 a

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от прикосновения пальцем

Связь/ протокол

функция изделия связь по шине

Нет

протокол поддерживается

● протокол интерфейса AS

Нет

● протокол IO-Link

Нет

функция изделия интерфейс оперативного тока с IO-Link

Нет

Электромагнитная совместимость

наведение кондуктивных помех

● вследствие импульса согласно МЭК 61000-4-4

главные контакты 4 кВ, вспомогательные контакты 2 кВ

● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5

главные контакты 4 кВ, вспомогательные контакты 2 кВ

● вследствие линейного перенапряжения согласно МЭК 61000-4-5

главные контакты 2 кВ, вспомогательные контакты 1 кВ

● вследствие высокочастотного облучения согласно МЭК 61000-4-6

0,15-80 МНц при 10 В

наведение полевых помех согласно МЭК 61000-4-3

10 В/m

электростатический разряд согласно МЭК 61000-4-2

8 кВ

излучение высокочастотных кондуктивных помех согласно CISPR11

150 кГц ... 30 МГц Класс A

излучение высокочастотных полевых помех согласно CISPR11

30 ... 1000 МГц Класс A

Напряжение питания

напряжение питания требуется вспомогательное напряжение

Нет

Индикация

число светодиодов

Разрешения Сертификаты

Environment	General Product Approval
Environmental Confirmations
EMV	Functional Saftey	Test Certificates	Maritime application	other
	Type Examination Certificate	Type Test Certificates/Test Report			Confirmation
Dangerous goods
Transport Information
