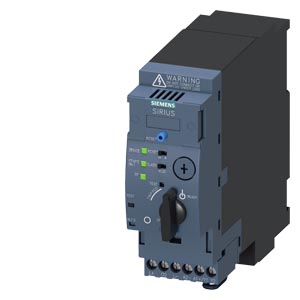

    Siemens 3RA6400-1EB43 фидерная сборка

    Siemens 3RA6400-1EB43 фидерная сборка

    КОМПАКТНЫЙ ПУСКАТЕЛЬ ПРЯМОГО ПУСКА С ИНТЕРФЕЙСОМ IO-LINK, 400V, 32 A, 24 V DC, РЕГУЛИРОВКА РАСЦЕПИТЕЛЯ ПЕРЕГРУЗКИ 8... 32 A, IP20, СИЛОВАЯ ЦЕПЬ: ЗАМЕНЯЕМЫЕ КЛЕММЫ, БЕЗ КЛЕММ, ЦЕПЬ УПРАВЛЕНИЯ: ВИНТОВЫЕ КЛЕММЫ

    Купить 3RA64001EB43 в один клик mdi-cart-outline В корзину

    mdi-warehouse Наличие: под заказ

    mdi-cash-multiple 80073 руб.

    Технические характеристики 3RA64001EB43

    		 SIRIUS Компактный пускатель Прямой пускатель для IO-Link 690 В 24 В DC 8–32 A IP20 Подключение основной цепи тока: втычное, без клемм Подключение цепи управления: винтовой зажим
    торговая марка изделия SIRIUS
    наименование изделия Компактный пускатель для IO-Link
    исполнение изделия Устройство прямого пуска
    наименование типа изделия 3RA64
    Общие технические данные
    функция изделия интерфейс оперативного тока для параллельного соединения Нет
    дополнение изделия вспомогательный выключатель Да
    мощность потерь [Вт] при расчетном значении тока
    ● при переменном токе в теплом рабочем состоянии 5,4 W
    ● при переменном токе в теплом рабочем состоянии на каждый полюс 1,8 W
    ● без тока нагрузки типичный 3,4 W
    напряжение развязки расчетное значение 690 V
    степень загрязнения 3
    выдерживаемое импульсное напряжение расчетное значение 6 000 V
    степень защиты NEMA прочие
    ударопрочность a=60 м/сек2 (6г) с 10 мсек на каждые 3 удара во всех осях
    вибропрочность f = 4 ... 5,8 Гц, d = 15 мм; f = 5,8 ... 500 Гц, a = 20 м/с²; 10 циклов
    механический ресурс (циклов)
    ● главных контактов типичный 10 000 000
    ● вспомогательных контактов типичный 10 000 000
    ● сигнальных контактов типичный 10 000 000
    электрический ресурс (циклов) вспомогательных контактов
    ● при DC-13 при 6 А при 24 В типичный 30 000
    ● при AC-15 при 6 А при 230 В типичный 200 000
    тип классификации устойчивый режим работы согласно IEC 60947-6-2
    справочный идентификатор согласно МЭК 81346-2:2009 Q
    Директива RoHS (дата) 05/01/2012
    SVHC substance name
    Lead CAS-No. 7439-92-1
    Lead monoxide (lead oxide) CAS-No. 1317-36-8
    2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV-329) CAS-No. 3147-75-9
    2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5
    Melamine CAS-No. 108-78-1
    6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1
    Масса нетто ME 1,42 kg
    Условия окружающей среды
    высота над уровнем моря при высоте над уровнем моря макс. 2 000 m
    окружающая температура
    ● при эксплуатации -20 ... +60 °C
    ● при хранении -55 ... +80 °C
    ● при транспортировке -55 ... +80 °C
    относительная атмосферная влажность при эксплуатации 10 ... 90 %
    Цепь главного тока
    число полюсов для главной цепи 3
    регулируемый порог срабатывания по току токозависимого расцепителя перегрузки 8 ... 32 A
    формула предельной включающей способности 12 x Ie
    формула предельной отключающей способности 10 x Ie
    отдаваемая механическая мощность для 4-полюсного трехфазного двигателя
    ● при 400 В расчетное значение 15 kW
    ● при 500 В расчетное значение 11 kW
    ● при 690 В расчетное значение 11 kW
    рабочее напряжение при AC-3 расчетное значение макс. 400 V
    рабочий ток
    ● при переменном токе при 400 В расчетное значение 32 A
    ● при AC-3 при 400 В расчетное значение 32 A
    ● при AC-43
    — при 400 В расчетное значение 29 A
    — при 500 В расчетное значение 17,6 A
    — при 690 В расчетное значение 12,8 A
    рабочая мощность
    ● при AC-3 при 400 В расчетное значение 15 kW
    ● при AC-43
    — при 400 В расчетное значение 15 000 W
    — при 500 В расчетное значение 11 000 W
    — при 690 В расчетное значение 11 000 W
    частота включений на холостом ходу 3 600 1/h
    частота коммутации
    ● при AC-41 согласно МЭК 60947-6-2 макс. 750 1/h
    ● при AC-43 согласно МЭК 60947-6-2 макс. 250 1/h
    Цепь тока управления/ управление
    тип напряжения пост. ток
    оперативное напряжение питания 1 при постоянном токе расчетное значение 24 V
    оперативное напряжение питания 1 при постоянном токе 24 V
    мощность удержания
    ● при постоянном токе макс. 3,4 W
    Вспомогательный контур
    число размыкающих контактов для вспомогательных контактов 0
    число замыкающих контактов для вспомогательных контактов 0
    число замыкающих контактов расцепителя тока короткого замыкания мгновенного действия для сигнального контакта 0
    число переключающих контактов токозависимого расцепителя перегрузки для сигнального контакта 0
    рабочий ток вспомогательных контактов при AC-12 макс. 10 A
    рабочий ток вспомогательных контактов при DC-13 при 250 В 0,27 A
    Функция защиты/ контроля
    класс срабатывания CLASS 10 и 20 регулируется
    ном. рабочая отключающая способность при коротком замыкании (Ics)
    ● при 400 В расчетное значение 53 kA
    ● при 500 В расчетное значение 1 kA
    ● при 690 В расчетное значение 1 kA
    Номинальная нагрузка UL/CSA
    ток полной нагрузки (FLA) для 3-фазного электродвигателя
    ● при 480 В расчетное значение 32 A
    отдаваемая механическая мощность [л. с.] для 3-фазного электродвигателя
    ● при 200/208 В расчетное значение 7,5 hp
    ● при 220/230 В расчетное значение 10 hp
    ● при 460/480 В расчетное значение 20 hp
    защита от коротких замыканий
    функция изделия защита от коротких замыканий Да
    исполнение защиты от коротких замыканий электромагнитный
    исполнение плавкой вставки предохранителя
    ● для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gL/gG: 10 A
    Монтаж/ крепление/ размеры
    монтажное положение любой
    монтажное положение рекомендуемый вертикальный, на горизонтальной монтажной шине
    вид креплений Винтовое и защёлкивающееся крепление
    высота 170 mm
    ширина 45 mm
    глубина 165 mm
    Подсоединения/ клеммы
    компонент изделия съемная клемма для главной цепи Да
    компонент изделия съемная клемма для цепи вспомогательного и оперативного тока Да
    исполнение электрического соединения
    ● для главной цепи вставной, без клемм
    ● для цепи вспомогательного и оперативного тока винтовой зажим
    вид подключаемых сечений проводов для главных контактов
    ● однопроводной 2x (2,5 ... 6 мм²), 1x 10 мм²
    ● тонкопроволочный с концевой заделкой кабеля 2x (2,5 ... 6 мм²)
    вид подключаемых сечений проводов
    ● для вспомогательных контактов
    — однопроводной 0,5 ... 4 мм², 2x (0,5 ... 2,5 мм²)
    — тонкопроволочный с концевой заделкой кабеля 0,5 ... 2,5 мм², 2x (0,5 ... 1,5 мм²)
    ● для проводов американского калибра (AWG) для вспомогательных контактов 2x (20 ... 14)
    Безопасность
    доля опасных отказов
    ● при высокой приоритетности запроса согласно SN 31920 50 %
    значение В10 при высокой приоритетности запроса согласно SN 31920 2 000 000
    Электрическая безопасность
    степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
    защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от прикосновения пальцем
    Связь/ протокол
    функция изделия связь по шине Да
    протокол поддерживается
    ● протокол интерфейса AS Нет
    ● протокол IO-Link Да
    функция изделия интерфейс оперативного тока с IO-Link Да
    скорость передачи IO-Link COM2 (38,4 kBaud)
    время сквозного цикла между ведущим устройством и устройством IO-Link мин. 2,5 ms
    тип источника питания по шлюзу IO-Link Master Нет
    объем данных
    ● адресной области входов при циклической передаче всего 2 byte
    ● адресной области выходов при циклической передаче всего 2 byte
    Электромагнитная совместимость
    наведение кондуктивных помех
    ● вследствие импульса согласно МЭК 61000-4-4 силовые цепи 4 кВ, цепи вспомогательного тока 2 кВ, IO-связь 2 кВ, концевые выключатели 2 кВ, кабель 2 кВ для ручного органа управления
    ● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 силовые цепи 4 кВ, вспомогательное напряжение 0,5 кВ с предварительно включенной защитой от избыточного напряжения
    ● вследствие линейного перенапряжения согласно МЭК 61000-4-5 силовые цепи 2 кВ, вспомогательное напряжение 0,5 кВ с предварительно включенной защитой от избыточного напряжения
    ● вследствие высокочастотного облучения согласно МЭК 61000-4-6 0,15-80 МНц при 10 В
    наведение полевых помех согласно МЭК 61000-4-3 80 ... 3000 МГц при 10 В/м
    электростатический разряд согласно МЭК 61000-4-2 8 кВ
    излучение высокочастотных кондуктивных помех согласно CISPR11 150 кГц ... 30 МГц Класс A
    излучение высокочастотных полевых помех согласно CISPR11 30 ... 1000 МГц Класс A
    Напряжение питания
    напряжение питания требуется вспомогательное напряжение Да
    Индикация
    число светодиодов 3
    исполнение индикатора как индикация состояния устройства IO-Link двойной светодиод зеленый/красный
    Разрешения Сертификаты
    Environment General Product Approval Functional Saftey other

    Environmental Confirmations

    CCC

    UL

    EAC

    Type Examination Certificate

    Confirmation

    Дополнительная информация

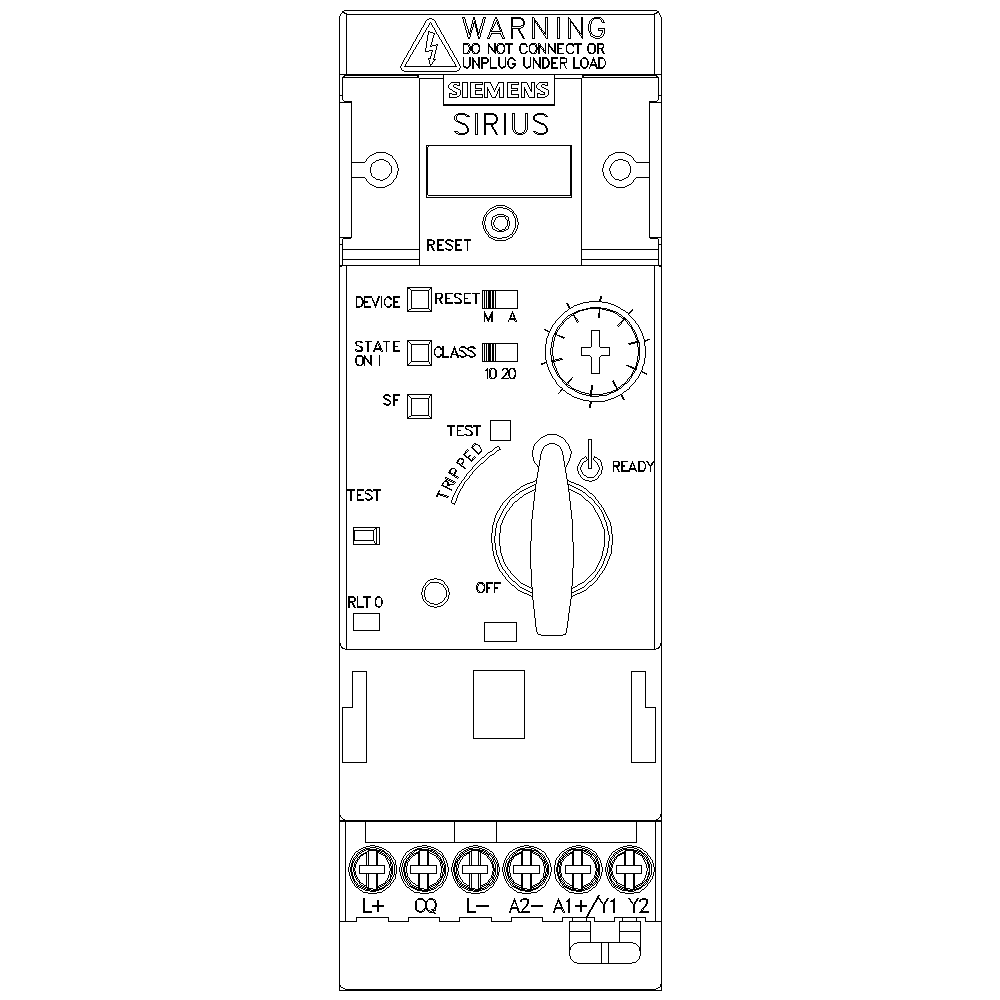

    3RA6400-1EB43
    3RA6400-1EB43
    3RA6400-1EB43
    последнее изменение: 04.04.2026
    Дата
    06.04.2026     		Возможны изменения.
    © Copyright Siemens 2026
