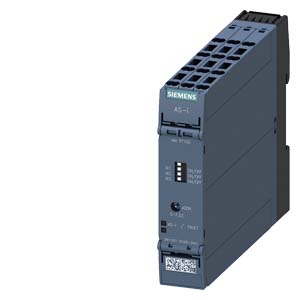

Siemens 3RK1207-3CG00-2AA2 система автоматизации

Name: Siemens 3RK1207-3CG00-2AA2 система автоматизации
Brand: Siemens
Price: 36274 RUB
Availability: InStock

Модуль AS-i SlimLine Compact SC22.5, IP20, аналоговый, 4 АВх-RTD пружинные клеммы 4 x аналоговый вход Терморезистор/сопротивление Установочная ширина 22,5 мм

Купить 3RK12073CG002AA2 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 36274 руб.

Технические характеристики 3RK12073CG002AA2

наименование изделия

Модуль ввода-вывода Slimline Compact для установки в распределительном шкафе

исполнение изделия

AS-i SC22.5, 4AI напряжение/ток

наименование типа изделия

3RK1

исполнение типа устройства

стандартный исполнительный модуль

профиль ведомого интерфейса AS

S-7.3.E

код ID1

F; Заводская настройка, изменяемая

рабочее напряжение согласно спецификации интерфейса AS

18 ... 31,6 V

функция изделия пригоден для питания AS-i 24 В

Да

потребляемый ток из профильных кабелей интерфейса AS

● при 30 В макс.

100 mA

● при 24 В с AS-i Power24V макс.

100 mA

вид настройки адреса устройств AS-i

Через передний разъем адресации

Директива RoHS (дата)

05/01/2012

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Melamine CAS-No. 108-78-1

6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1

Diboron trioxide CAS-No. 1303-86-2

Масса нетто ME

0,22 kg

справочный идентификатор

● согласно DIN EN 61346-2

● согласно DIN 40719 с дополнением согласно МЭК 204-2 согласно МЭК 750

ударопрочность

15 g / 11 мс (модули) или 10 g / 11 мс (модули с приборным разъемом)

прочие указания

Для электропитания выходных цепей необходим внешний дополнительный источник питания (AUX POWER) 20 – 30 В пост. тока. Дополнительный источник питания должен соответствовать IEC 60990 (PELV), класс защиты III.

Цифровые входы

число цифровых входов

число цифровых входов противоаварийный

Питание датчика

тип источника питания для питания датчиков

через AS-Interface

цифровой выход

число цифровых выходов

аналоговые входы

число аналоговых входов

диапазон сигнала на аналоговом входе

Pt 100 стандартный и климатический диапазон/Ni 100/измерение сопротивления 0 – 600 Ом

исполнение датчика на аналоговом входе поддерживается термометр сопротивления

Да

функция изделия параметризуемое входное значение

Да

разрешение АЦП для аналогового ввода/вывода

16 bit

функция изделия параметризуемое сглаживание

Да

уставки частоты помех для подавления напряжения помех

50/60 Гц

аналоговые выходы

число аналоговых выходов

ошибка/ точность

относительный симметричный предел рабочей погрешности относительно входного/выходного диапазона

1 %; полномасштабный

относительный симметричный предел базовой погрешности относительно входного/выходного диапазона при 25 °C

0,7 %

симметричная ошибка температуры на K относительно входного/выходного диапазона

0,01 %/K

относительная симметричная нелинейность относительно входного/выходного диапазона

0,05 %

относительная симметричная воспроизводимость относительно входного/выходного диапазона в установившемся состоянии 25 °C

0,1 %

соединитель приборов

допустимый ток длительной нагрузки интерфейса для модульного соединителя

● для интерфейса AS

2 A

● для внешнего вспомогательного напряжения

4 A

Монтаж/ крепление/ размеры

вид креплений

Винтовое и защёлкивающееся крепление

высота

100 mm

ширина

22,5 mm

глубина

120 mm

Условия окружающей среды

окружающая температура

● при эксплуатации

-25 ... +70 °C

● при хранении

-40 ... +85 °C

Подсоединения/ клеммы

исполнение электрического соединения входов и выходов

пружинная клемма (push-in)

вид подключаемых сечений проводов

● однопроводной

1x (0,5 ... 1,5 мм²), 2x (0,5 ... 1,5 мм²)

● тонкопроволочный с концевой заделкой кабеля

1x (0,25 ... 1,0 mm²), 2x (0,25 ... 1,0 mm²)

● тонкопроволочный без концевой заделки кабеля

1x (0,5 ... 1,5 мм²), 2x (0,5 ... 1,5 мм²)

● для проводов американского калибра (AWG) однопроводной

1x (20 ... 16), 2x (20 ... 16)

● для проводов американского калибра (AWG) многопроводной

1x (20 ... 16), 2x (20 ... 16)

Разрешения Сертификаты

Environment	General Product Approval	EMV
Environmental Confirmations
Test Certificates	Maritime application	other
Type Test Certificates/Test Report
other	Industrial Communication
Confirmation
