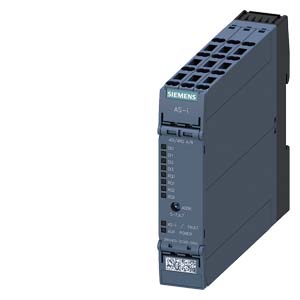

Siemens 3RK2402-2CG00-2AA2 система автоматизации

Name: Siemens 3RK2402-2CG00-2AA2 система автоматизации
Brand: Siemens
Price: 24854 RUB
Availability: InStock

Модуль AS-i SlimLine Compact SC22.5, цифровой, A/B-подчиненный компонент 4 ЦВх/4 РелВых, IP20 4 x вход для 3-проводного датчика Питание датчика с возможностью переключения 4 x релейный выход, 1 A 24 В DC пружинные клеммы Установочная ширина 22,5 мм

Купить 3RK24022CG002AA2 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 24854 руб.

Технические характеристики 3RK24022CG002AA2

наименование изделия

Модуль ввода-вывода Slimline Compact для установки в распределительном шкафе

исполнение изделия

AS-i SC22.5, 4DI/4RQ A/B

наименование типа изделия

3RK2

исполнение типа устройства

исполнительный модуль A/B (Spec. 3.0)

профиль ведомого интерфейса AS

S-7.A.7

код ID1

7; Настройка неизменяемая

рабочее напряжение согласно спецификации интерфейса AS

18 ... 31,6 V

функция изделия пригоден для питания AS-i 24 В

Да

потребляемый ток из профильных кабелей интерфейса AS

● при 30 В макс.

300 mA

● при 24 В с AS-i Power24V макс.

300 mA

вид настройки адреса устройств AS-i

Через передний разъем адресации

Директива RoHS (дата)

05/01/2012

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Melamine CAS-No. 108-78-1

6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1

Diboron trioxide CAS-No. 1303-86-2

Масса нетто ME

0,246 kg

справочный идентификатор

● согласно DIN EN 61346-2

● согласно DIN 40719 с дополнением согласно МЭК 204-2 согласно МЭК 750

ударопрочность

15 g / 11 мс (модули) или 10 g / 11 мс (модули с приборным разъемом)

прочие указания

Питание датчика через Uaux: Необходимо дополнительное питание от 20 до 30 В постоянного тока для питания датчика. Питание датчика через AS-i: В дополнительном питании нет необходимости.

Цифровые входы

число цифровых входов

число цифровых входов противоаварийный

тип входной характеристики

PNP Type 2

способ подключения

двух- и трехпроводная техника

Питание датчика

тип источника питания для питания датчиков

AS-интерфейс/переключение на U_AUX

допустимый ток длительной нагрузки питания датчиков для всех входов при окружающей температуре 40 °C

500 mA

● примечание

200 мА при питании через AS-интерфейс / 500 мА при питании через Uaux

характеристика питания датчика устойчивый к коротким замыканиям и перегрузкам

Да

падение напряжения на контактах питания датчиков

● от интерфейса AS

8,5 V

● от внешнего вспомогательного напряжения

1 V

цифровой выход

число цифровых выходов

исполнение коммутационного выхода

Реле, замыкающие контакты

характеристика выхода устойчивый к коротким замыканиям

Нет

допустимый ток длительной нагрузки выходного реле при AC-15 при 230 В при 50/60 Гц

3 A

допустимый ток длительной нагрузки выходного реле при DC-13

● при 24 В

1 A

● при 110 В

0,2 A

● при 230 В

0,1 A

аналоговые входы

число аналоговых входов

аналоговые выходы

число аналоговых выходов

соединитель приборов

допустимый ток длительной нагрузки интерфейса для модульного соединителя

● для интерфейса AS

2 A

● для внешнего вспомогательного напряжения

4 A

Монтаж/ крепление/ размеры

вид креплений

Винтовое и защёлкивающееся крепление

высота

100 mm

ширина

22,5 mm

глубина

120 mm

Условия окружающей среды

окружающая температура

● при эксплуатации

-25 ... +70 °C

● при хранении

-40 ... +85 °C

Подсоединения/ клеммы

исполнение электрического соединения входов и выходов

пружинная клемма (push-in)

вид подключаемых сечений проводов

● однопроводной

1x (0,5 ... 1,5 мм²), 2x (0,5 ... 1,5 мм²)

● тонкопроволочный с концевой заделкой кабеля

1x (0,25 ... 1,0 mm²), 2x (0,25 ... 1,0 mm²)

● тонкопроволочный без концевой заделки кабеля

1x (0,5 ... 1,5 мм²), 2x (0,5 ... 1,5 мм²)

● для проводов американского калибра (AWG) однопроводной

1x (20 ... 16), 2x (20 ... 16)

● для проводов американского калибра (AWG) многопроводной

1x (20 ... 16), 2x (20 ... 16)

Разрешения Сертификаты

Environment	General Product Approval		Test Certificates	Maritime application
Environmental Confirmations			Miscellaneous
Maritime application		other	Industrial Communication
		Miscellaneous
