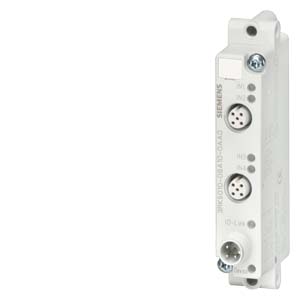

Siemens 3RK5010-0BA10-0AA0 система автоматизации
IO-LINK МОДУЛЬ K20, DIGITAL, 4DI, IP67, 4 X 1 INPUT, SENSOR SUPPLY MAX. 200 MA, 2 X M12-SOCKET Y-ASSIGNMENT
Цена: по запросу
IO-LINK МОДУЛЬ K20, DIGITAL, 4DI, IP67, 4 X 1 INPUT, SENSOR SUPPLY MAX. 200 MA, 2 X M12-SOCKET Y-ASSIGNMENT
Цена: по запросу
|
Модуль IO-Link K20, цифровые 4 ЦВх, IP67, 4 x 1 вход Электропитание датчика макс. 200 мА 2 x гнездо M12 с Y-назначением | ||||||||||||||
| Общие технические данные | |||||||||||||||
| наименование изделия | IO-Link модуль K20 | ||||||||||||||
| исполнение изделия | 4 цифровых входа | ||||||||||||||
| исполнение индикатора | |||||||||||||||
| ● как индикация состояния входов/выходов | cветодиод, зелёный, на канал | ||||||||||||||
| ● как индикация состояния связи IO-Link | двойной светодиод зеленый/красный | ||||||||||||||
| ● как индикация состояния устройства IO-Link | двойной светодиод зеленый/красный | ||||||||||||||
| диагностическое сообщение, пригодное для анализа по шлюзу IO-Link | перегрузка/ короткое замыкание в энергообеспечении датчиков, внутреняя ошибка | ||||||||||||||
| степень защиты IP | IP67 | ||||||||||||||
| функция изделия интерфейс оперативного тока с IO-Link | Да | ||||||||||||||
| тип источника питания по шлюзу IO-Link Master | Да | ||||||||||||||
| высота над уровнем моря при высоте над уровнем моря макс. | m | 4 000 | |||||||||||||
| окружающая температура | |||||||||||||||
| ● при хранении | °C | -40 ... +85 | |||||||||||||
| ● при эксплуатации | °C | -25 ... +70 | |||||||||||||
| устойчивость к электромагнитным помехам согласно МЭК 60947-1 | yсловия А (промышленная зона) | ||||||||||||||
| излучение электромагнитных помех согласно МЭК 60947-1 | CISPR11, условия А (промышленная зона) | ||||||||||||||
| справочный идентификатор согласно DIN 40719 с дополнением согласно МЭК 204-2 согласно МЭК 750 | A | ||||||||||||||
| справочный идентификатор согласно DIN EN 61346-2 | K | ||||||||||||||
| Входы/ Выходы | |||||||||||||||
| число цифровых входов | 4 | ||||||||||||||
| число цифровых выходов | 0 | ||||||||||||||
| вид параметризации | |||||||||||||||
| ● времени задержки входного сигнала | регулируется для каждого модуля (1 мс, 3 мс, 15 мс, 20 мс) | ||||||||||||||
| ● инвертирования входного сигнала | регулируется для каждого входа | ||||||||||||||
| допустимый ток длительной нагрузки питания датчиков | |||||||||||||||
| ● макс. | mA | 200 | |||||||||||||
| ● гнезд с 1 по 4 макс. | mA | 200 | |||||||||||||
| входной ток на цифровом входе | |||||||||||||||
| ● начальное значение сигнала <1>-распознавание | mA | 11 | |||||||||||||
| ● конечное значение сигнала <0>-распознавание | mA | 1,5 | |||||||||||||
| входное напряжение на цифровом входе 1 начальное значение сигнала <1>-распознавание | V | 10 | |||||||||||||
| Напряжение питания | |||||||||||||||
| тип напряжения напряжения питания | пост. ток | ||||||||||||||
| напряжение питания | |||||||||||||||
| ● 1 при постоянном токе расчетное значение | V | 24 | |||||||||||||
| ● при постоянном токе расчетное значение | |||||||||||||||
| — мин. допустимый | V | 18 | |||||||||||||
| — макс. допустимо | V | 30 | |||||||||||||
| Монтаж/ крепление/ размеры | |||||||||||||||
| вид креплений | Крепление у стены, фронтальное или боковое | ||||||||||||||
| ширина | mm | 20 | |||||||||||||
| высота | mm | 108 | |||||||||||||
| глубина | mm | 45 | |||||||||||||
| Подсоединения/ клеммы | |||||||||||||||
| число гнезд ввода/вывода | 2 | ||||||||||||||
| исполнение разводки выводов входов | Y-загрузка | ||||||||||||||
| разводка выводов | |||||||||||||||
| ● гнезда 1 на PIN 1 | электропитание сенсора + | ||||||||||||||
| ● гнезда 1 на PIN 2 | IN2 | ||||||||||||||
| ● гнезда 1 на PIN 3 | электропитание сенсора - | ||||||||||||||
| ● гнезда 1 на PIN 4 | IN1 | ||||||||||||||
| ● гнезда 1 на PIN 5 | не занято | ||||||||||||||
| ● гнезда 2 на PIN 1 | электропитание сенсора + | ||||||||||||||
| ● гнезда 2 на PIN 2 | IN4 | ||||||||||||||
| ● гнезда 2 на PIN 3 | электропитание сенсора - | ||||||||||||||
| ● гнезда 2 на PIN 4 | IN3 | ||||||||||||||
| ● гнезда 2 на PIN 5 | не занято | ||||||||||||||
| Сертификаты/ допуски к эксплуатации | |||||||||||||||
| сертификат соответствия | CE | ||||||||||||||
|
|||||||||||||||
| Дополнительная информация | |||||||||||||||
|
|
|||||||||||||||
|
|
|||||||||||||||
| последнее изменение: | 02.04.2025 | ||||||||||||||
|
